Bạn muốn đo chiều dài của một đường cong trong CAD? Có nhiều cách để thực hiện việc này, tùy thuộc vào loại đường cong và phiên bản CAD bạn đang sử dụng. Bài viết này sẽ hướng dẫn bạn cách đo chiều dài đường cong trong AutoCAD một cách chính xác và hiệu quả.
Các Phương Pháp Đo Chiều Dài Đường Cong Trong CAD
Sử dụng lệnh MEASUREGEOM

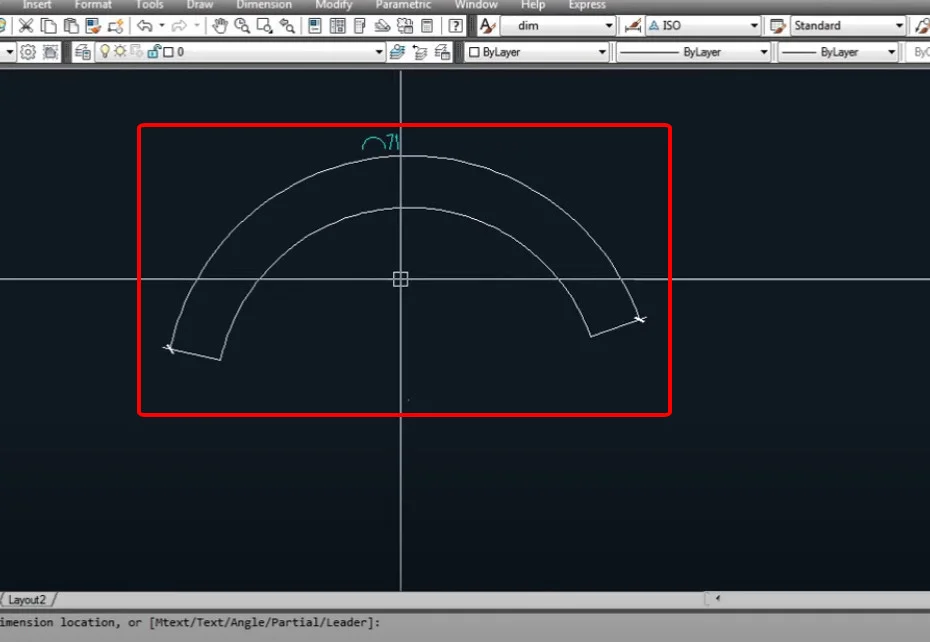

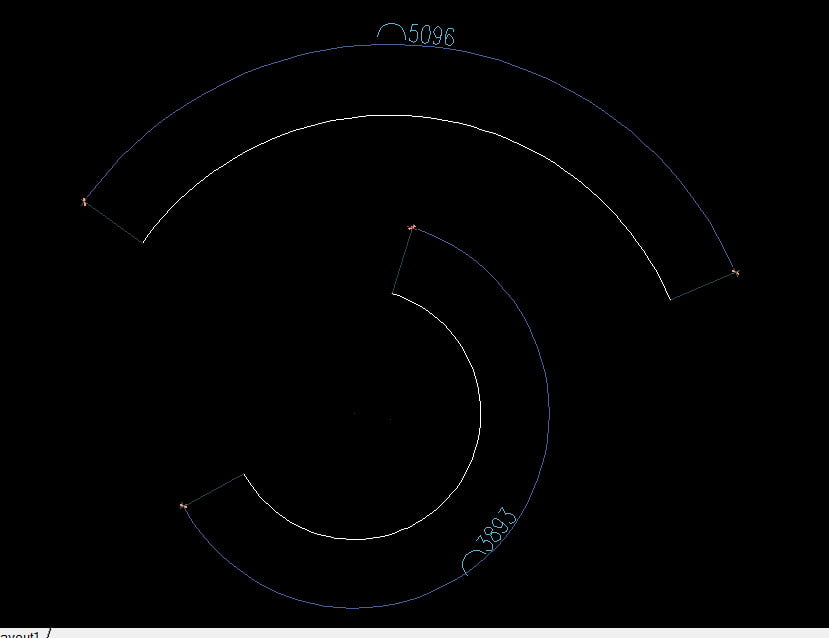

Đây là cách đơn giản và phổ biến nhất. Lệnh MEASUREGEOM cho phép bạn đo chiều dài của bất kỳ đối tượng nào trong AutoCAD, bao gồm cả các đường cong. Bạn chỉ cần chọn đối tượng đường cong và lệnh sẽ hiển thị chiều dài của nó.
Sử dụng lệnh DIST
Lệnh DIST (Distance) cũng có thể được sử dụng để đo khoảng cách giữa hai điểm. Nếu đường cong của bạn là một polyline, bạn có thể đo chiều dài bằng cách chọn các điểm trên polyline và sử dụng lệnh DIST để tính tổng khoảng cách giữa các điểm đó. Tuy nhiên, phương pháp này chỉ cho kết quả xấp xỉ, độ chính xác phụ thuộc vào số điểm bạn chọn.
Sử dụng tính năng đo lường trong giao diện người dùng

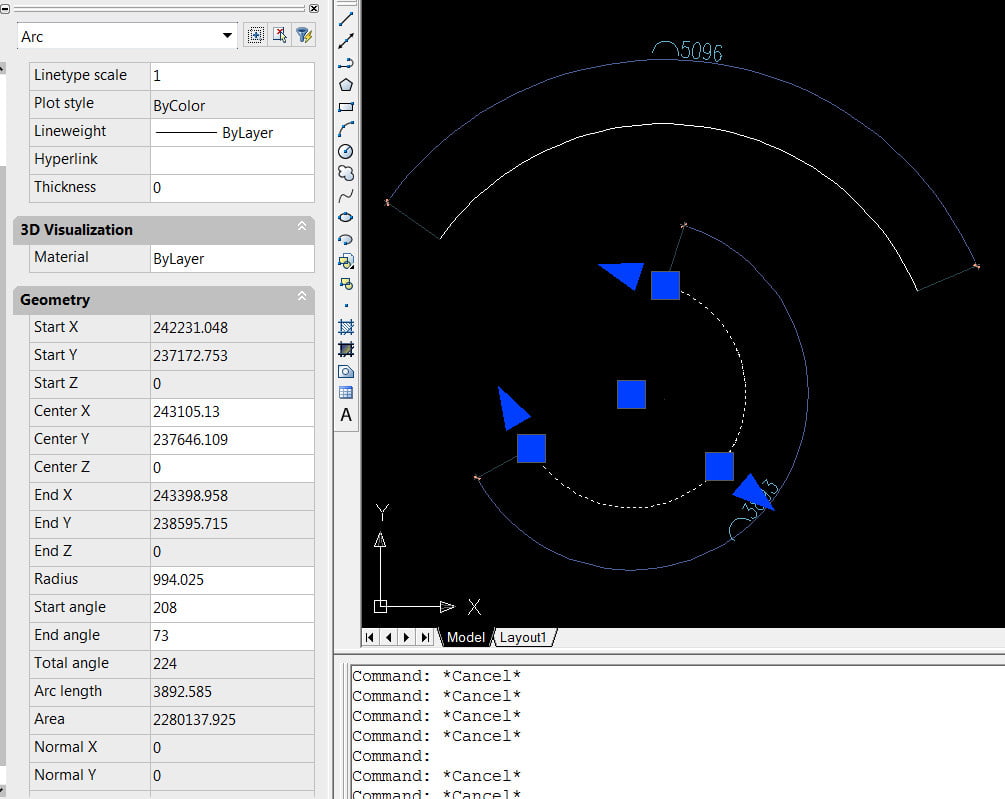

Một số phiên bản AutoCAD cung cấp tính năng đo lường trực tiếp trên giao diện người dùng. Bạn có thể chọn đối tượng đường cong và xem chiều dài của nó được hiển thị trực tiếp trên màn hình. Tính năng này thường nằm trong thanh trạng thái hoặc có thể được truy cập thông qua menu chuột phải.
Sử dụng các Plugin hoặc Add-on
Có một số plugin hoặc add-on của bên thứ ba cung cấp các công cụ đo lường nâng cao hơn cho AutoCAD. Những công cụ này có thể cung cấp các tính năng như đo chiều dài chính xác hơn, đo diện tích, thể tích và nhiều thông số khác của các đối tượng phức tạp.
Lưu Ý Khi Đo Chiều Dài Đường Cong
Đảm bảo rằng đơn vị đo lường của bản vẽ CAD của bạn đã được thiết lập chính xác trước khi tiến hành đo. Sai lệch đơn vị có thể dẫn đến kết quả đo không chính xác. Ngoài ra, đối với các đường cong phức tạp, hãy đảm bảo bạn đã chọn toàn bộ đường cong để đo. Nếu bạn chỉ chọn một phần của đường cong, kết quả đo sẽ không chính xác.
Kết luận
Việc đo chiều dài đường cong trong CAD khá đơn giản với các lệnh và tính năng có sẵn. Chọn phương pháp phù hợp nhất với loại đường cong và độ chính xác bạn cần. Hy vọng bài viết này đã giúp bạn hiểu rõ hơn về cách đo chiều dài đường cong trong CAD.
