Nội dung của bản vẽ lắp gồm những gì?

Mô tả sản phẩm

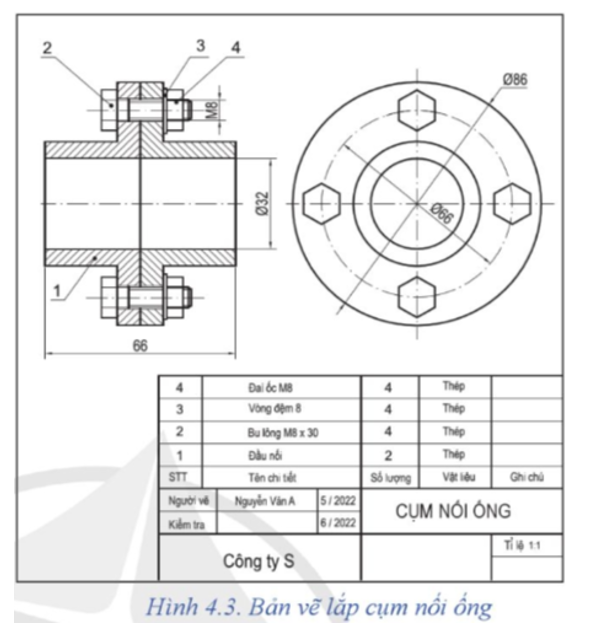

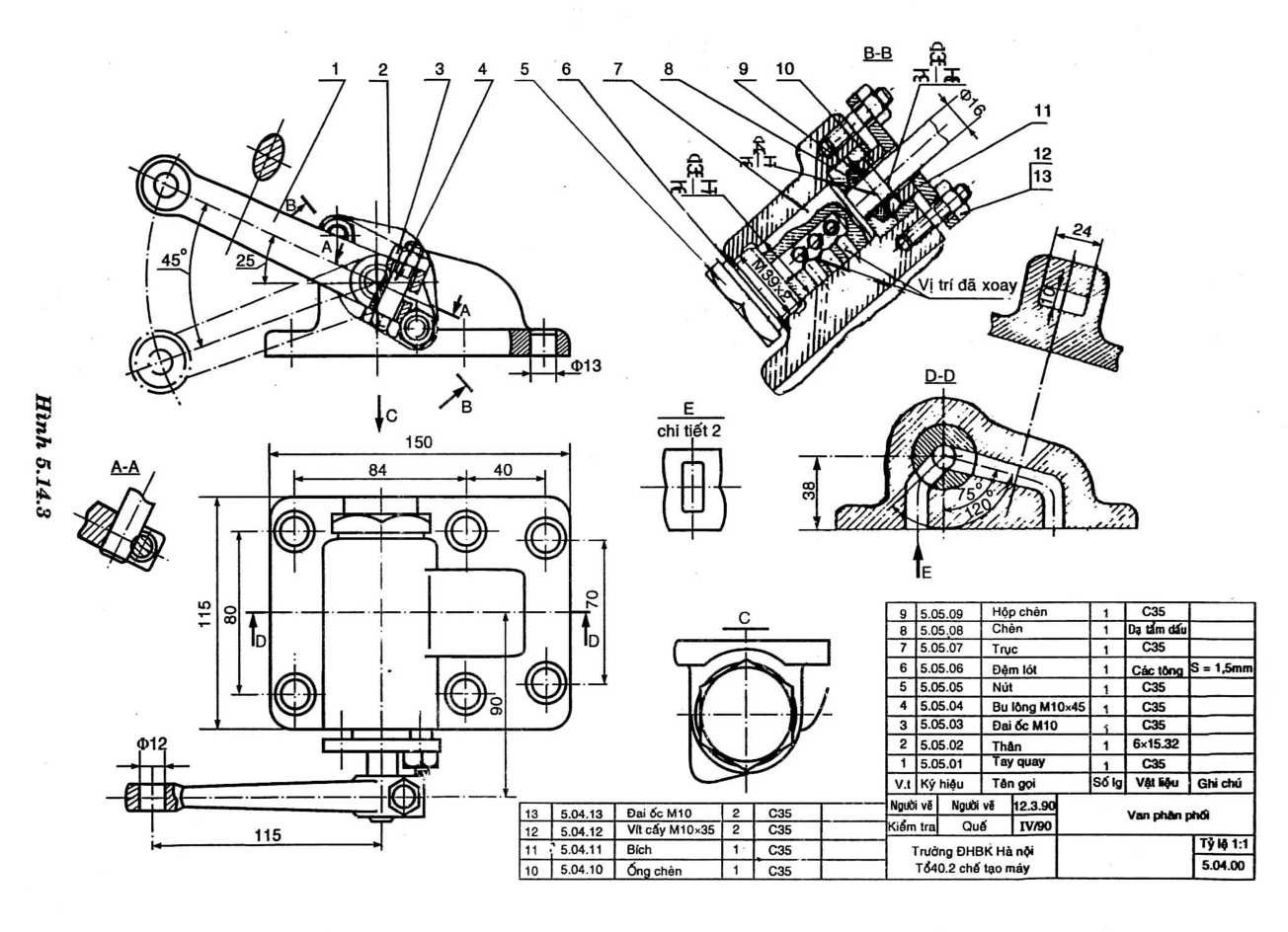

Bản vẽ lắp là một tài liệu kỹ thuật quan trọng trong quá trình thiết kế và chế tạo sản phẩm. Vậy nội dung của bản vẽ lắp gồm những gì? Nó bao gồm đầy đủ thông tin cần thiết để lắp ráp và vận hành sản phẩm một cách chính xác.

Các thành phần chính trong bản vẽ lắp

Hình biểu diễn:

Hình chiếu của sản phẩm đã được lắp ráp hoàn chỉnh, thường là hình chiếu đứng, hình chiếu bằng và hình chiếu cạnh. Hình biểu diễn cho thấy sự sắp xếp, vị trí tương đối của các chi tiết trong sản phẩm.

Bảng kê chi tiết:

Liệt kê tất cả các chi tiết cấu thành sản phẩm, kèm theo số hiệu, tên gọi, số lượng và vật liệu của từng chi tiết. Đây là phần quan trọng giúp người đọc hiểu rõ cấu tạo của sản phẩm và dễ dàng tìm kiếm các chi tiết cần thiết.

Thông số kỹ thuật:

Các thông số kỹ thuật quan trọng của sản phẩm như kích thước tổng thể, trọng lượng, vật liệu, độ chính xác,… Thông tin này giúp đảm bảo sản phẩm đáp ứng các yêu cầu kỹ thuật đã được đề ra.

Ghi chú và ký hiệu:

Các ghi chú, ký hiệu bổ sung để làm rõ thêm một số chi tiết hoặc thông tin quan trọng trong bản vẽ lắp. Ví dụ như các ký hiệu về gia công, xử lý bề mặt, dung sai,…

Phần sơ đồ lắp ráp (nếu có):

Đối với những sản phẩm phức tạp, bản vẽ lắp có thể kèm theo sơ đồ lắp ráp để hướng dẫn chi tiết quy trình lắp ráp các chi tiết. Sơ đồ này giúp người thực hiện lắp ráp dễ dàng hơn và tránh sai sót.

Thông tin về nhà sản xuất (nếu có):

Thông tin về đơn vị thiết kế và sản xuất sản phẩm. Tóm lại, một bản vẽ lắp hoàn chỉnh cần phải bao gồm đầy đủ các thông tin trên để đảm bảo quá trình lắp ráp và vận hành sản phẩm diễn ra chính xác và hiệu quả. Sự thiếu sót bất kỳ thông tin nào cũng có thể dẫn đến sai sót trong quá trình lắp ráp và ảnh hưởng đến chất lượng sản phẩm.
