Bản Vẽ Lắp Là Gì? Hướng Dẫn Chi Tiết

Mô tả sản phẩm

Bạn đang tìm hiểu về bản vẽ lắp? Bản vẽ lắp là một loại bản vẽ kỹ thuật thể hiện sự lắp ghép của các chi tiết máy thành một cụm hoặc một sản phẩm hoàn chỉnh. Nó cho biết vị trí tương đối, mối liên hệ giữa các chi tiết, giúp người đọc hiểu rõ cách thức lắp ráp và hoạt động của máy móc, thiết bị. Bài viết này sẽ cung cấp cho bạn những thông tin chi tiết về bản vẽ lắp, từ định nghĩa, nội dung, đến cách đọc và ứng dụng.

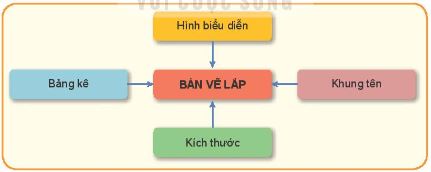

Nội Dung Của Bản Vẽ Lắp

Thông tin chung:

Tên sản phẩm, mã sản phẩm, tỷ lệ bản vẽ, tên người vẽ, ngày vẽ... những thông tin này giúp người đọc xác định chính xác sản phẩm và nguồn gốc của bản vẽ.

Hình biểu diễn:

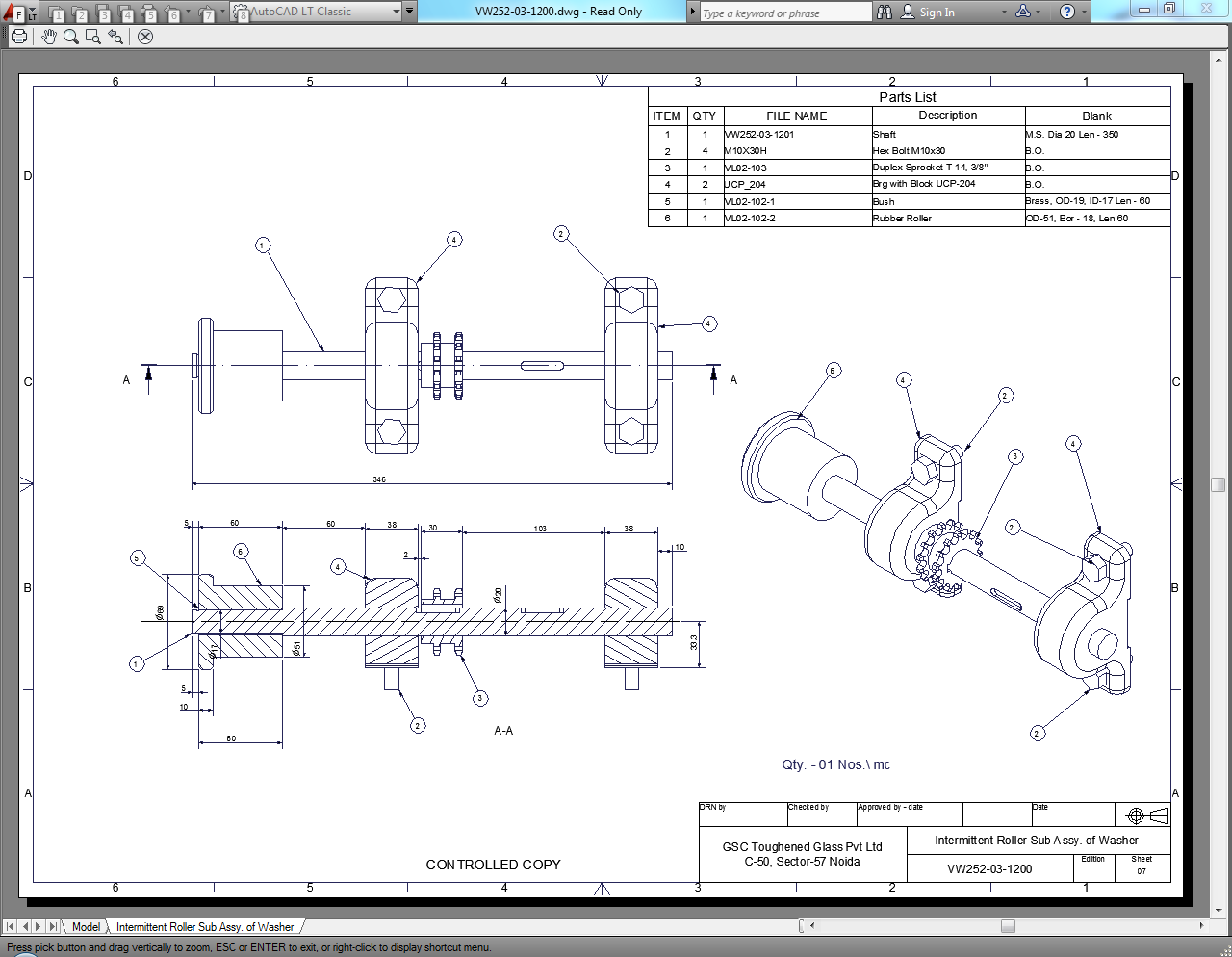

thường là hình chiếu 3D hoặc nhiều hình chiếu 2D (cắt, mặt bên, mặt trước, mặt trên) để thể hiện hình dạng, kích thước và vị trí tương đối của các chi tiết trong bộ phận lắp ráp.

Bảng kê chi tiết:

Liệt kê tất cả các chi tiết cấu thành nên cụm lắp ráp, kèm theo số lượng, vật liệu, mã hiệu của từng chi tiết. Điều này giúp người dùng dễ dàng quản lý và tìm kiếm các chi tiết cần thiết.

Thông số kỹ thuật:

Bao gồm kích thước, dung sai, vật liệu, độ nhám bề mặt...của các chi tiết và cụm lắp ráp. Những thông số này rất quan trọng để đảm bảo chất lượng và độ chính xác của sản phẩm.

Ghi chú và ký hiệu:

Giải thích các ký hiệu, chú thích, hướng dẫn lắp ráp, các lưu ý đặc biệt... giúp người đọc hiểu rõ hơn về bản vẽ.

Ứng dụng của bản vẽ lắp

Bản vẽ lắp được sử dụng rộng rãi trong nhiều lĩnh vực kỹ thuật, như: chế tạo máy, cơ khí chính xác, xây dựng, điện tử... Nó đóng vai trò quan trọng trong quá trình thiết kế, sản xuất và bảo trì máy móc, thiết bị. Bản vẽ lắp giúp đảm bảo tính chính xác, hiệu quả và an toàn trong quá trình lắp ráp và vận hành. Việc đọc hiểu và sử dụng thành thạo bản vẽ lắp là kỹ năng cần thiết cho các kỹ sư, công nhân kỹ thuật.

Cách đọc bản vẽ lắp hiệu quả

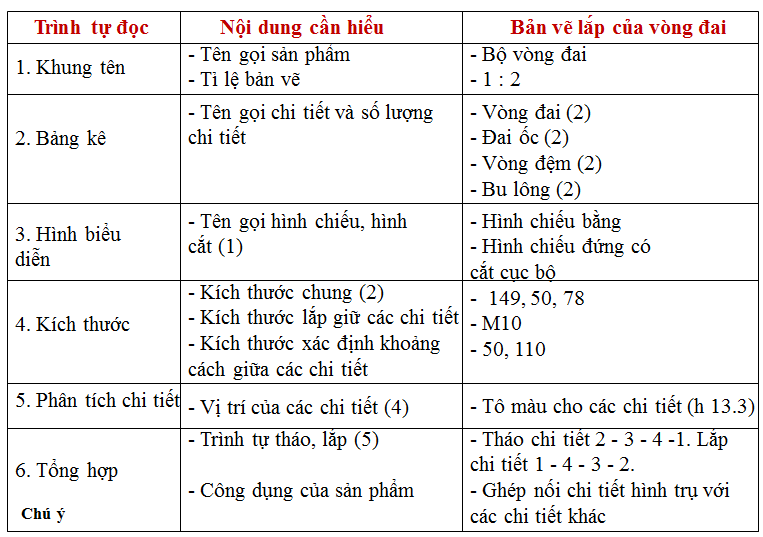

Để đọc bản vẽ lắp hiệu quả, bạn cần nắm vững các nguyên tắc vẽ kỹ thuật, các ký hiệu và quy ước. Bắt đầu bằng việc xem xét các thông tin chung, sau đó phân tích hình biểu diễn, bảng kê chi tiết và các thông số kỹ thuật. Hãy chú ý đến các mối liên hệ giữa các chi tiết, cách thức lắp ráp và hoạt động của sản phẩm. Nếu có thắc mắc, hãy tham khảo thêm các tài liệu hướng dẫn hoặc người có kinh nghiệm.
