Cấu tạo và nguyên lý làm việc của động cơ điện một pha

Mô tả sản phẩm

Động cơ điện một pha là loại động cơ sử dụng nguồn điện một pha để hoạt động. Chúng có cấu tạo đơn giản hơn động cơ ba pha và được sử dụng rộng rãi trong các thiết bị gia dụng như máy giặt, máy bơm nước, quạt điện... Bài viết này sẽ trình bày chi tiết cấu tạo và nguyên lý hoạt động của chúng.

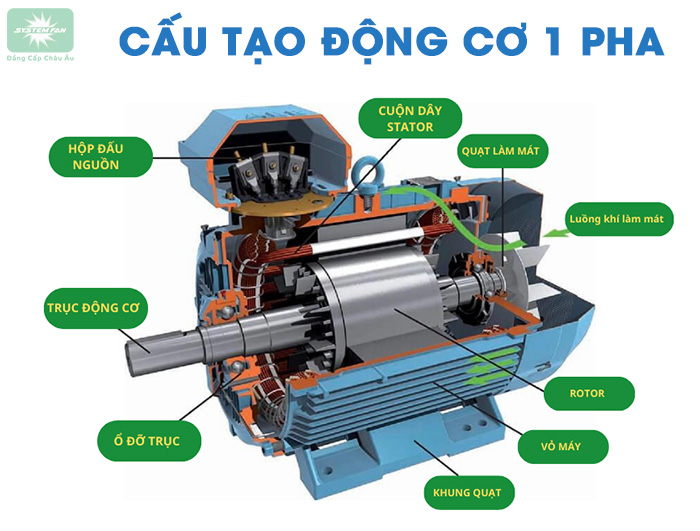

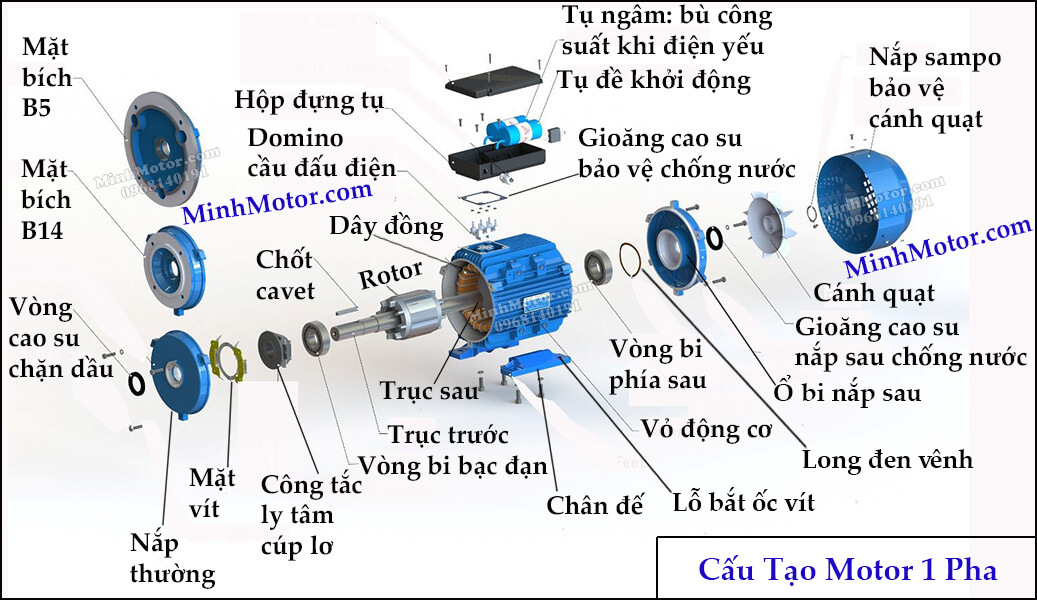

Cấu tạo của động cơ điện một pha

Các bộ phận chính:

• Stato: Gồm lõi thép được ghép từ nhiều lá thép kỹ thuật điện mỏng, trên đó được quấn dây quấn stato tạo ra từ trường quay. Dây quấn stato có thể được quấn theo nhiều kiểu khác nhau tùy thuộc vào loại động cơ.
• Roto: Thường là roto lồng sóc, gồm lõi thép được ghép từ nhiều lá thép kỹ thuật điện mỏng và trên đó có các thanh dẫn điện được nối với nhau ở hai đầu tạo thành vòng kín. Roto không có dây quấn và hoạt động dựa trên hiện tượng cảm ứng điện từ.
• Vỏ máy: Bảo vệ các bộ phận bên trong, thường làm bằng nhôm hoặc thép.
• Cổ góp (đối với động cơ điện một pha có chổi than): Được sử dụng trong một số loại động cơ điện một pha để điều chỉnh hướng quay và tốc độ.
• Tụ điện (đối với động cơ điện một pha có tụ điện): Sử dụng để tạo ra từ trường quay, giúp động cơ tự khởi động.

Nguyên lý hoạt động của động cơ điện một pha

Động cơ điện một pha không tự khởi động được do từ trường do dây quấn stato tạo ra là từ trường xung, không quay. Vì vậy, cần phải có các biện pháp để tạo ra từ trường quay. Có hai loại động cơ điện một pha phổ biến:

Động cơ điện một pha có tụ điện khởi động:

Loại động cơ này sử dụng hai dây quấn: dây quấn chính và dây quấn phụ. Một tụ điện được mắc nối tiếp với dây quấn phụ. Khi cấp điện, dòng điện chạy qua hai dây quấn tạo ra hai từ trường lệch pha nhau, tạo thành từ trường quay giúp động cơ tự khởi động. Sau khi động cơ đạt tốc độ định mức, tụ điện có thể được ngắt khỏi mạch.

Động cơ điện một pha có tụ điện chạy:

Loại động cơ này cũng sử dụng hai dây quấn: dây quấn chính và dây quấn phụ. Tuy nhiên, tụ điện được mắc nối tiếp với dây quấn phụ và luôn hoạt động cùng với động cơ. Điều này giúp động cơ hoạt động êm ái và hiệu suất cao hơn.

Tóm lại, động cơ điện một pha hoạt động dựa trên nguyên tắc cảm ứng điện từ. Từ trường quay được tạo ra từ các dây quấn stato, làm cho roto quay nhờ vào hiện tượng cảm ứng điện từ.
