Ký hiệu dung sai thể hiện mức độ chênh lệch cho phép giữa kích thước thực tế của một chi tiết máy so với kích thước danh định (kích thước ghi trên bản vẽ). Hiểu rõ ký hiệu dung sai rất quan trọng để đảm bảo các chi tiết máy lắp ghép chính xác và hoạt động hiệu quả.
Định nghĩa và ý nghĩa của dung sai
Khái niệm dung sai
Dung sai là sự chênh lệch cho phép giữa kích thước lớn nhất và kích thước nhỏ nhất của một chi tiết, vẫn đảm bảo chức năng hoạt động của chi tiết đó. Nó thể hiện độ chính xác yêu cầu trong quá trình sản xuất và chế tạo. Một dung sai hẹp cho thấy yêu cầu độ chính xác cao, chi phí sản xuất cũng sẽ cao hơn. Ngược lại, dung sai rộng cho phép sai số lớn hơn, giảm chi phí sản xuất nhưng có thể ảnh hưởng đến độ chính xác của sản phẩm.

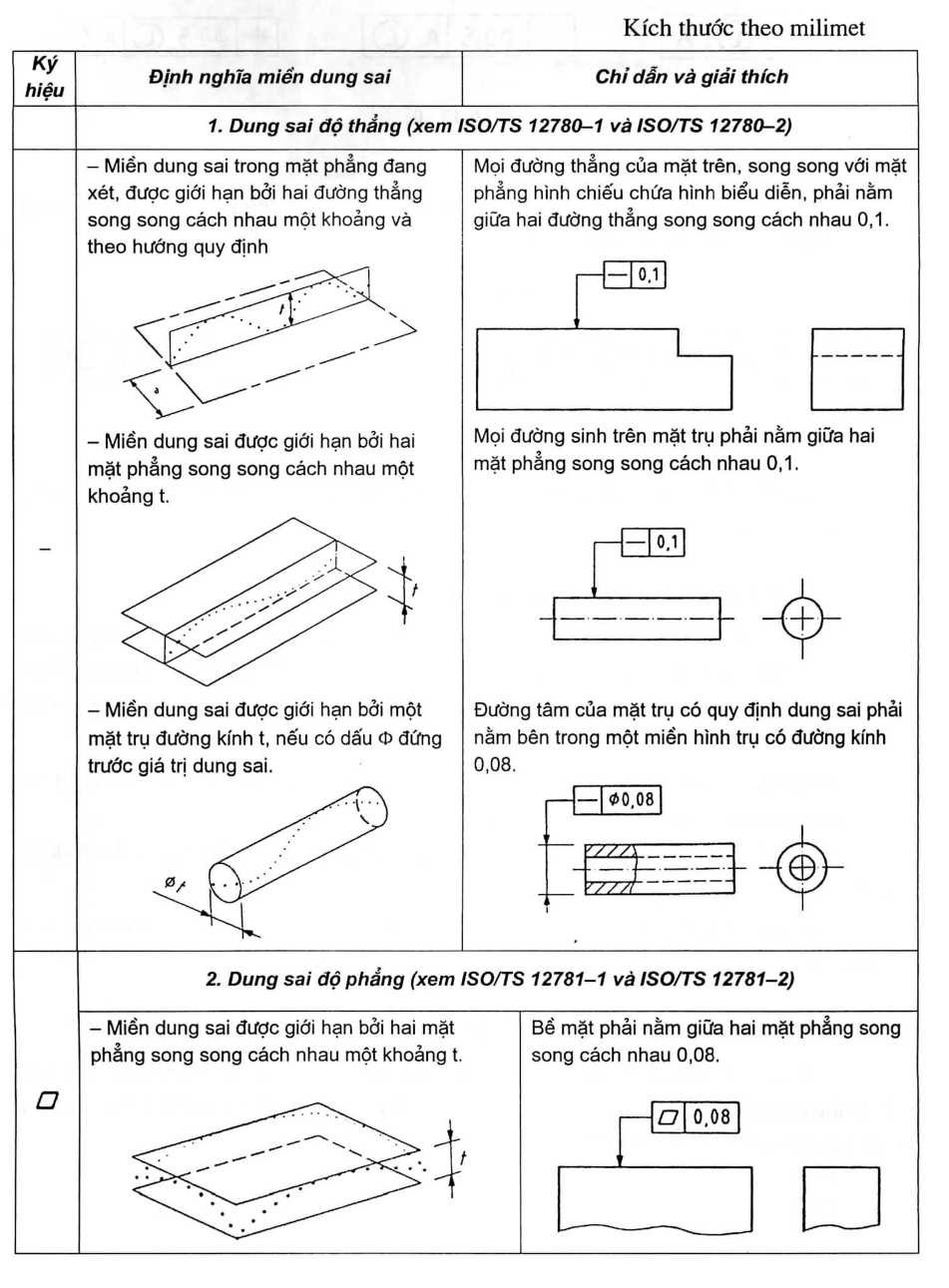

Các thành phần của ký hiệu dung sai
Một ký hiệu dung sai thường bao gồm các phần sau: kích thước danh định, dung sai trên (+), dung sai dưới (-), và đôi khi là ký hiệu chỉ định vị trí của dung sai (ví dụ: H, h, IT). Kích thước danh định là kích thước lý tưởng được ghi trên bản vẽ. Dung sai trên là sự chênh lệch dương cho phép so với kích thước danh định, còn dung sai dưới là sự chênh lệch âm cho phép. Ký hiệu chỉ định vị trí của dung sai xác định vị trí của vùng dung sai trên trục kích thước.
Cách đọc và hiểu ký hiệu dung sai
Ví dụ minh họa
Ví dụ: Ø20+0.1-0.05 cho thấy một chi tiết có đường kính danh định là 20mm. Dung sai trên là +0.1mm (kích thước lớn nhất cho phép là 20.1mm) và dung sai dưới là -0.05mm (kích thước nhỏ nhất cho phép là 19.95mm). Vùng dung sai trong trường hợp này là 0.15mm (0.1 + 0.05).
Ứng dụng của ký hiệu dung sai trong kỹ thuật
Ký hiệu dung sai được sử dụng rộng rãi trong các lĩnh vực kỹ thuật như chế tạo máy, cơ khí chính xác, ô tô, hàng không vũ trụ... Việc hiểu và áp dụng đúng ký hiệu dung sai giúp đảm bảo chất lượng sản phẩm, tránh các lỗi lắp ghép, tăng tuổi thọ và hiệu quả hoạt động của máy móc thiết bị.
Kết luận
Hiểu rõ về ký hiệu dung sai là rất cần thiết cho bất kỳ ai làm việc trong lĩnh vực kỹ thuật. Việc nắm vững cách đọc và hiểu các ký hiệu dung sai giúp đảm bảo chất lượng sản phẩm, tối ưu hóa quá trình sản xuất và giảm thiểu chi phí.
