Cấu tạo điện trở

Mô tả sản phẩm

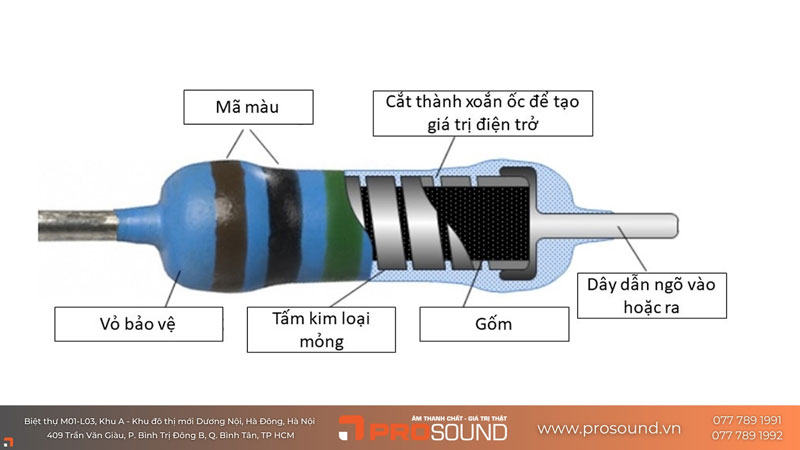

Điện trở là một linh kiện điện tử thụ động có chức năng chính là làm giảm cường độ dòng điện trong mạch điện. Cấu tạo của điện trở phụ thuộc vào loại điện trở, nhưng nhìn chung đều bao gồm các thành phần chính: lõi dẫn điện, lớp phủ bảo vệ và các đầu nối.

Các loại điện trở và cấu tạo

Điện trở than phim

Điện trở than phim là loại điện trở phổ biến nhất, được cấu tạo từ một lõi gốm phủ một lớp than cacbon. Lớp than cacbon này được gia công để tạo ra điện trở mong muốn. Sau đó, được phủ thêm một lớp bảo vệ bằng sơn hoặc nhựa epoxy. Hai đầu của lõi được gắn các dây dẫn để kết nối với mạch điện.

Điện trở dây quấn

Điện trở dây quấn được làm từ một dây dẫn có điện trở suất cao, được quấn quanh một lõi gốm. Loại điện trở này thường có công suất lớn hơn so với điện trở than phim. Lõi gốm giúp phân tán nhiệt tốt hơn và lớp bảo vệ bên ngoài bảo vệ dây quấn khỏi tác động môi trường.

Điện trở kim loại màng mỏng

Điện trở kim loại màng mỏng được tạo ra bằng cách lắng đọng một lớp kim loại mỏng lên trên một chất nền gốm. Phương pháp này cho phép tạo ra các điện trở có độ chính xác cao và hệ số nhiệt thấp. Lớp kim loại được gia công bằng các kỹ thuật như ăn mòn hoặc laser để đạt được giá trị điện trở mong muốn.

Điện trở Cermet

Điện trở Cermet là sự kết hợp giữa gốm và kim loại. Chúng được tạo ra bằng cách trộn hỗn hợp gốm và kim loại, sau đó được ép và nung ở nhiệt độ cao. Điện trở Cermet có độ ổn định cao và khả năng chịu nhiệt tốt.

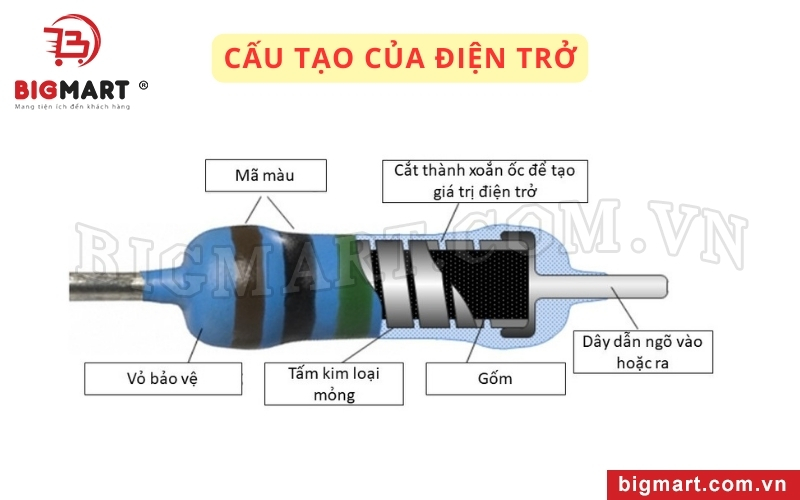

Các thành phần chính của điện trở

Lõi dẫn điện:

Đây là phần tử chính quyết định giá trị điện trở. Chất liệu lõi có thể là gốm, than cacbon, dây dẫn kim loại…

Lớp phủ bảo vệ:

Lớp phủ này có tác dụng bảo vệ lõi dẫn điện khỏi tác động của môi trường, tăng độ bền và độ tin cậy cho điện trở. Chất liệu phủ thường là sơn, nhựa epoxy hoặc gốm.

Đầu nối:

Hai đầu nối của điện trở được sử dụng để kết nối với mạch điện. Chúng thường được làm bằng các kim loại dẫn điện tốt.
