Ký hiệu trong mạch điện tử

Mô tả sản phẩm

Bạn đang tìm hiểu về các ký hiệu trong mạch điện tử? Bài viết này sẽ giúp bạn hiểu rõ về các ký hiệu thường gặp trong sơ đồ mạch điện, từ các linh kiện cơ bản đến các linh kiện phức tạp hơn. Chúng tôi sẽ giải thích ý nghĩa của từng ký hiệu và cách chúng được sử dụng trong thiết kế mạch điện.

Các ký hiệu linh kiện cơ bản

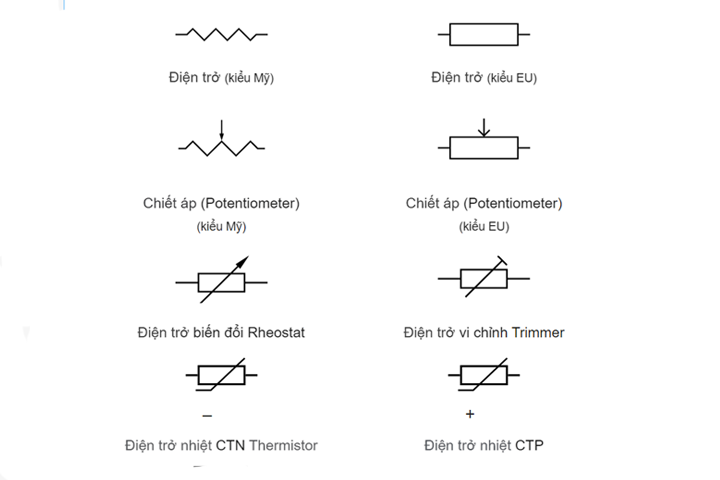

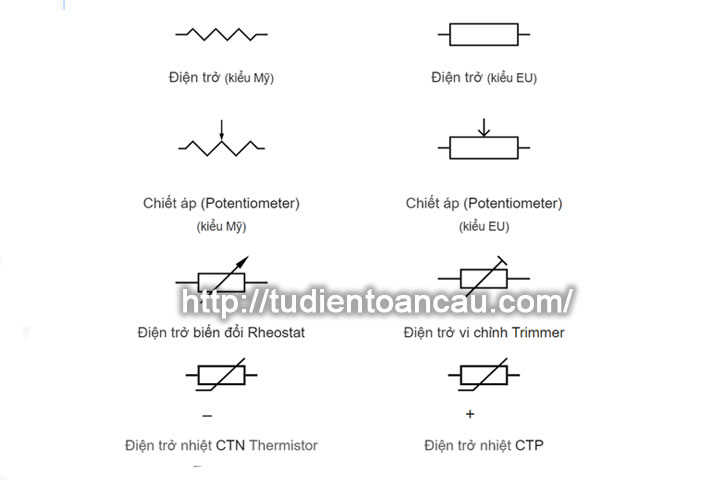

Điện trở (Resistor)

Ký hiệu điện trở thường là một hình chữ nhật hoặc một đường zic-zac. Giá trị điện trở thường được ghi trực tiếp trên linh kiện hoặc được chỉ định trong sơ đồ mạch.

Tụ điện (Capacitor)

Ký hiệu tụ điện thường là hai đường thẳng song song, đôi khi có thêm dấu cộng hoặc trừ để chỉ định cực tính nếu là tụ điện phân cực. Giá trị dung lượng của tụ điện thường được ghi trên linh kiện.

Cuộn cảm (Inductor)

Ký hiệu cuộn cảm thường là một hình xoắn ốc. Giá trị độ tự cảm thường được ghi trên linh kiện.

Transistor

Ký hiệu transistor khác nhau tùy thuộc vào loại transistor (NPN hoặc PNP, FET, MOSFET...). Thông thường sẽ có 3 chân được biểu diễn bằng các đường thẳng nối với các ký hiệu khác nhau.

Diode

Ký hiệu diode thường là một tam giác với một vạch ngắn ở một đầu, biểu thị cực âm (Cathode).

Các ký hiệu linh kiện phức tạp hơn

IC (Integrated Circuit)

Ký hiệu IC thường là một hình chữ nhật với các chân được đánh số. Tên và số hiệu của IC thường được ghi bên cạnh ký hiệu.

Op-amp (Operational Amplifier)

Ký hiệu op-amp thường là một tam giác với hai chân vào và một chân ra.

Transistor hiệu ứng trường (FET)

Ký hiệu FET khác nhau tùy thuộc vào loại FET (JFET, MOSFET...). Chúng thường có 3 chân, nhưng ký hiệu sẽ khác với BJT.

Công tắc (Switch)

Ký hiệu công tắc thường là hai đường thẳng song song, có thể mở hoặc đóng tùy thuộc vào trạng thái của công tắc. Lưu ý: Đây chỉ là một số ký hiệu phổ biến. Có rất nhiều ký hiệu khác nhau tùy thuộc vào loại linh kiện và tiêu chuẩn thiết kế. Hãy tham khảo các tài liệu chuyên ngành để hiểu rõ hơn về các ký hiệu này. Việc hiểu rõ các ký hiệu trong mạch điện tử là rất quan trọng để đọc hiểu và thiết kế mạch điện một cách chính xác.
