Ký hiệu điện công nghiệp: Hướng dẫn đầy đủ và chi tiết

Mô tả sản phẩm

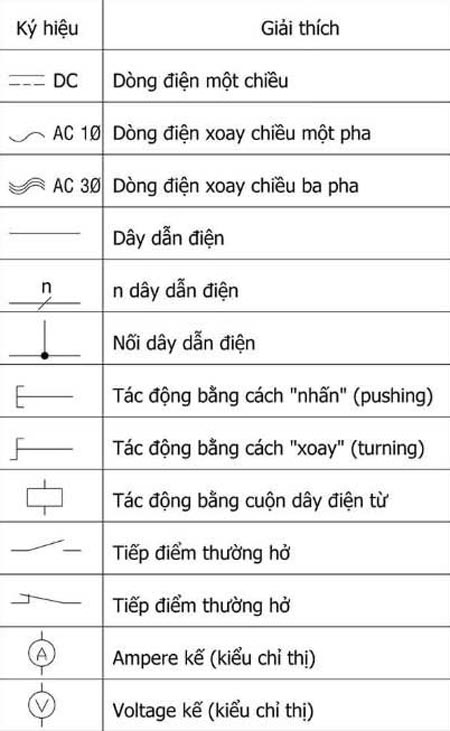

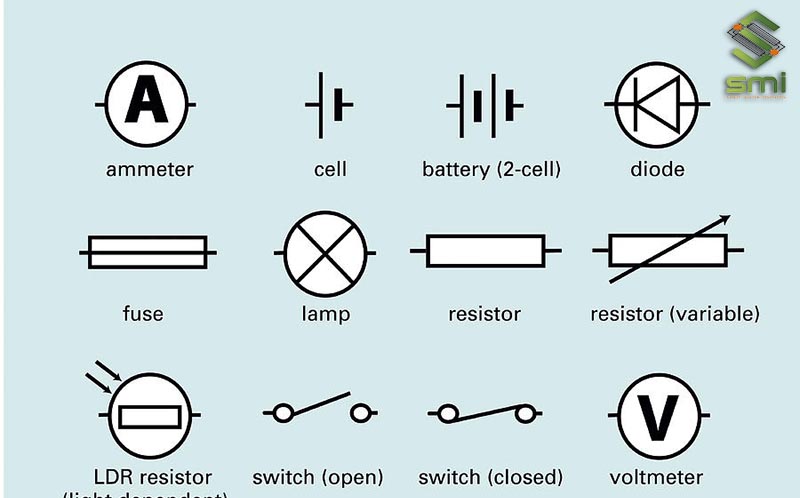

Bạn đang tìm hiểu về các ký hiệu điện công nghiệp? Bài viết này sẽ giải đáp mọi thắc mắc của bạn, cung cấp thông tin chi tiết về các ký hiệu thường gặp, giúp bạn dễ dàng đọc hiểu và vận hành hệ thống điện công nghiệp một cách an toàn và hiệu quả. Chúng tôi sẽ giải thích ý nghĩa của từng ký hiệu, phân loại chúng theo nhóm và cung cấp hình ảnh minh họa.

Phân loại ký hiệu điện công nghiệp

Ký hiệu thiết bị điện:

Các ký hiệu này biểu thị cho các thiết bị điện như công tắc, cầu chì, rơle, biến áp, động cơ điện, cảm biến… Mỗi thiết bị có ký hiệu riêng biệt, giúp người đọc dễ dàng nhận biết chức năng và vị trí của chúng trong sơ đồ điện. Ví dụ: ký hiệu của công tắc thường là một hình tròn với hai đường nối ra, ký hiệu của cầu chì là một hình chữ nhật với một đường đứt ở giữa.

Ký hiệu dây dẫn và đường dây:

Ký hiệu này thể hiện đường đi của dây dẫn, bao gồm cả thông tin về loại dây, kích thước và màu sắc. Việc sử dụng ký hiệu chuẩn giúp tránh nhầm lẫn và đảm bảo tính chính xác của sơ đồ. Các đường dây thường được thể hiện bằng các đường thẳng, với các ký hiệu đặc biệt để phân biệt dây pha, dây trung tính và dây nối đất.

Ký hiệu đo lường và điều khiển:

Các ký hiệu này đại diện cho các thiết bị đo lường như đồng hồ đo điện áp, ampe kế, vôn kế và các thiết bị điều khiển như biến tần, PLC (Programmable Logic Controller), bộ điều khiển nhiệt độ. Việc hiểu rõ các ký hiệu này giúp bạn giám sát và điều khiển hệ thống điện hiệu quả.

Ký hiệu bảo vệ và an toàn:

Các ký hiệu này rất quan trọng trong việc đảm bảo an toàn cho hệ thống và người vận hành. Chúng thể hiện các thiết bị bảo vệ như cầu dao, aptomat, rơ le bảo vệ quá dòng, quá áp… Việc hiểu rõ ý nghĩa của các ký hiệu này giúp bạn phòng tránh các sự cố điện và đảm bảo an toàn cho hệ thống.

Cách đọc hiểu sơ đồ điện công nghiệp

Để đọc hiểu sơ đồ điện công nghiệp, bạn cần nắm vững các ký hiệu cơ bản và cách chúng được sắp xếp trong sơ đồ. Sơ đồ điện thường được vẽ theo một chuẩn nhất định, giúp bạn dễ dàng theo dõi đường đi của dòng điện và chức năng của từng thiết bị. Bạn cần chú ý đến các ký hiệu, chú thích và bảng ghi để hiểu rõ toàn bộ hệ thống. Thực hành nhiều với các sơ đồ khác nhau sẽ giúp bạn nâng cao khả năng đọc hiểu một cách nhanh chóng.

Tài liệu tham khảo

Để tìm hiểu sâu hơn về các ký hiệu điện công nghiệp, bạn có thể tham khảo các tài liệu chuyên ngành về điện công nghiệp, các tiêu chuẩn quốc tế IEC và các hướng dẫn kỹ thuật của các nhà sản xuất thiết bị điện.
