Bản vẽ lắp thể hiện mấy nội dung?

Mô tả sản phẩm

Bản vẽ lắp thể hiện đầy đủ thông tin về sản phẩm, giúp người đọc hiểu rõ cách lắp ráp và hoạt động của sản phẩm. Cụ thể, một bản vẽ lắp thường bao gồm nhiều nội dung quan trọng.

Nội dung chính trong bản vẽ lắp

Thông tin về sản phẩm

Bản vẽ lắp thể hiện tên sản phẩm, mã sản phẩm, tỷ lệ bản vẽ, ngày vẽ, người vẽ và các thông tin nhận dạng khác.

Danh mục vật tư

Bản vẽ liệt kê đầy đủ các chi tiết, vật tư cần thiết để lắp ráp sản phẩm, kèm theo mã hiệu, số lượng, chất liệu của từng loại.

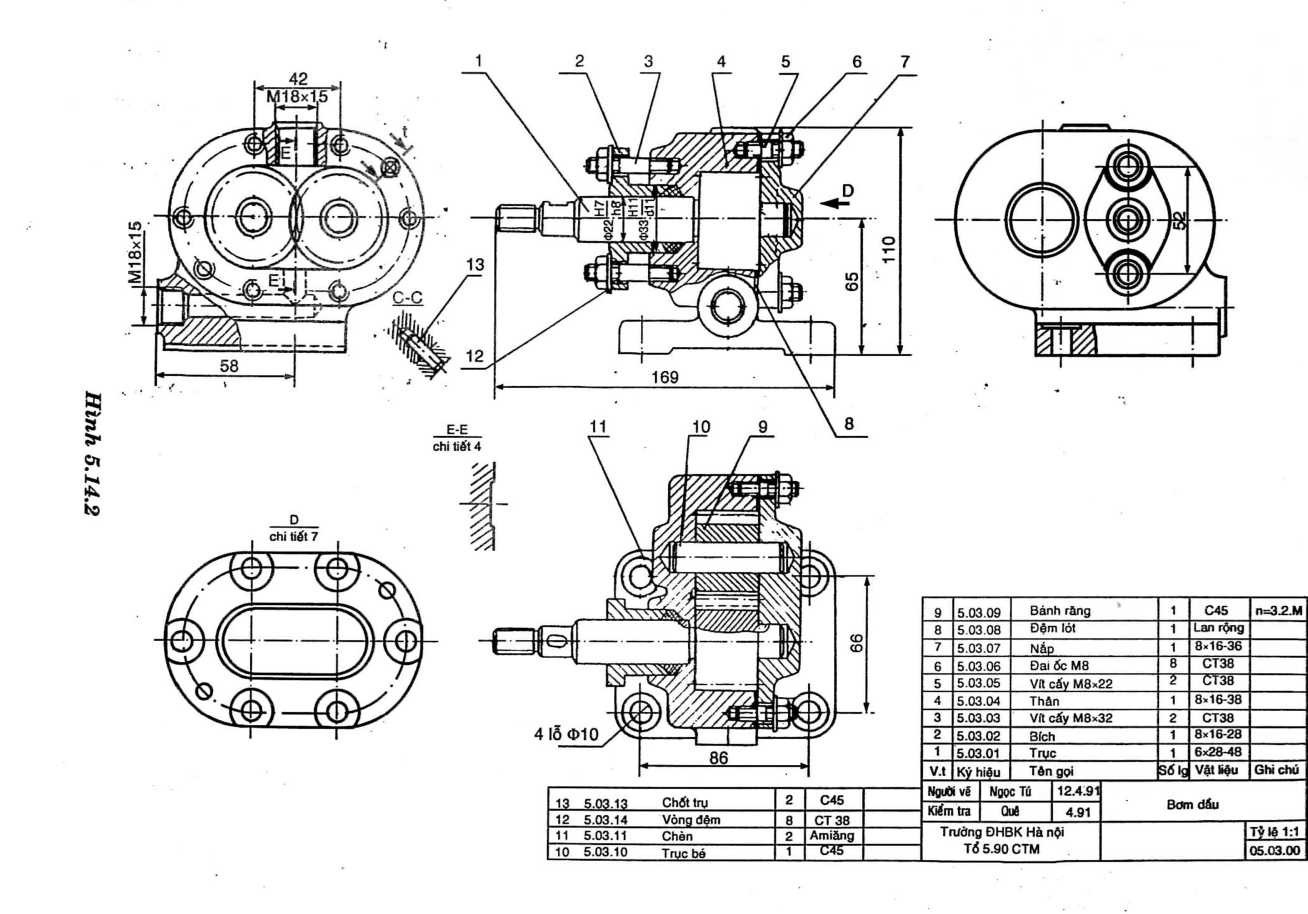

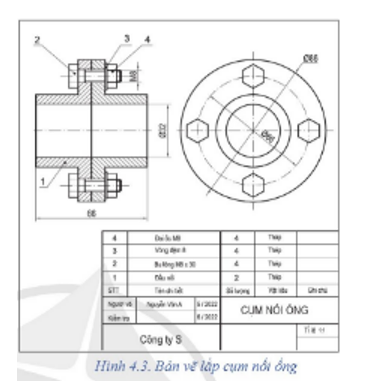

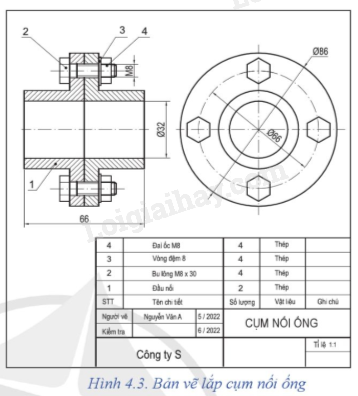

Hình biểu diễn lắp ráp

Đây là phần quan trọng nhất, thể hiện vị trí tương đối và cách lắp ghép các chi tiết với nhau trong sản phẩm. Hình vẽ thường sử dụng các phép chiếu, có thể kết hợp với hình cắt để làm rõ cấu trúc bên trong.

Thông số kỹ thuật

Bản vẽ ghi lại các thông số kỹ thuật quan trọng như kích thước, trọng lượng, dung sai, độ chính xác… của các chi tiết và sản phẩm hoàn chỉnh.

Bảng kê vật tư

Một bảng tóm tắt liệt kê tất cả các vật tư cần thiết, số lượng và mã hiệu, giúp quá trình chuẩn bị vật tư dễ dàng hơn.

Ghi chú và ký hiệu

Bản vẽ có thể kèm theo các ghi chú, ký hiệu giải thích thêm về cách lắp ráp, sử dụng, hoặc các lưu ý đặc biệt.

Phương pháp lắp ráp (nếu cần)

Trong một số trường hợp, bản vẽ có thể kèm theo hướng dẫn chi tiết về phương pháp lắp ráp, trình tự thực hiện, các bước cần lưu ý.

Tóm lại, bản vẽ lắp không chỉ đơn thuần là hình vẽ mà là một tài liệu kỹ thuật tổng hợp, cung cấp đầy đủ thông tin cần thiết để hiểu rõ cấu tạo, nguyên lý hoạt động và cách lắp ráp sản phẩm. Số lượng nội dung cụ thể có thể thay đổi tùy thuộc vào độ phức tạp của sản phẩm.
