Bản vẽ lắp là gì?

Mô tả sản phẩm

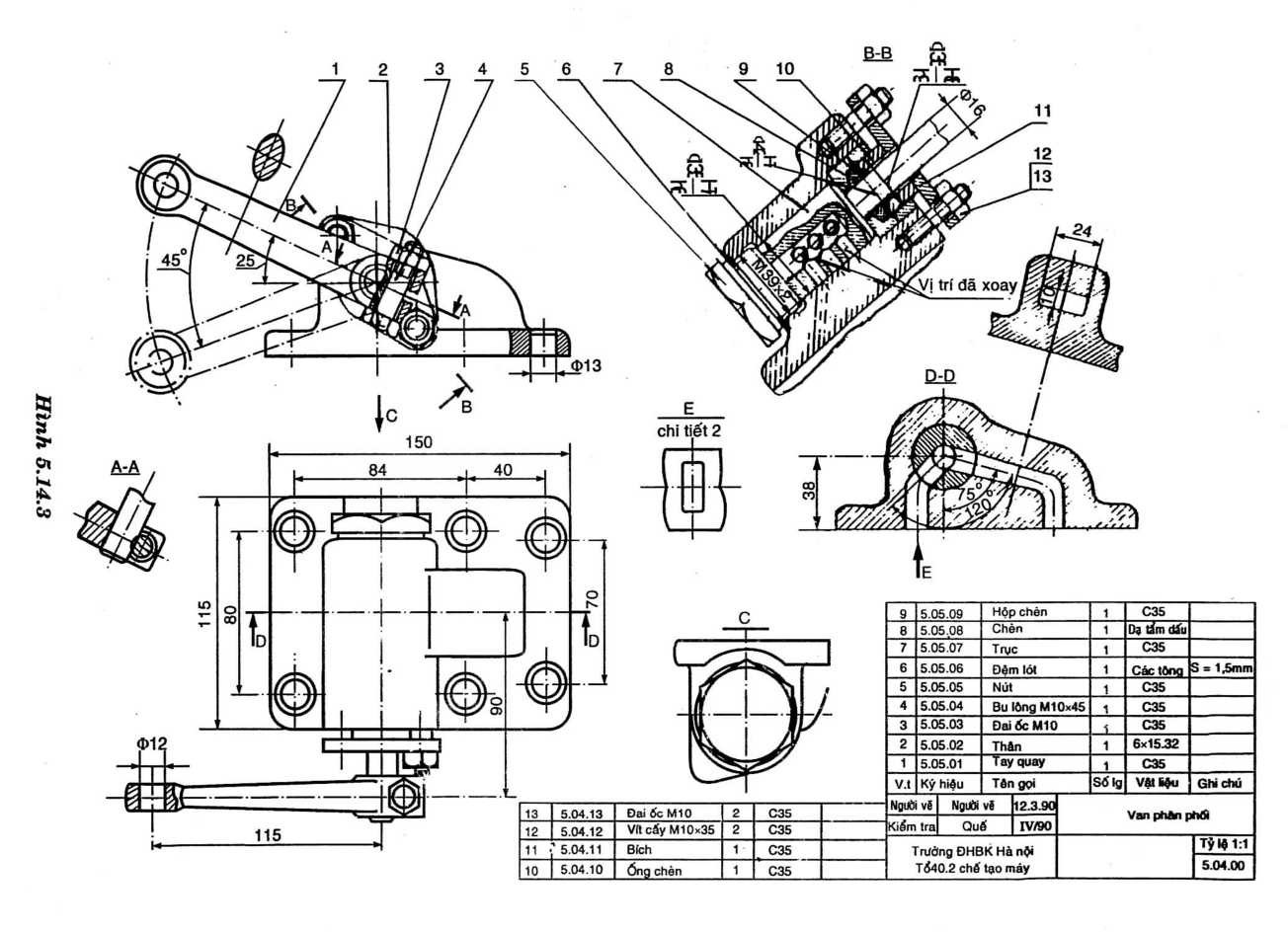

Bản vẽ lắp là một loại bản vẽ kỹ thuật thể hiện sự lắp ghép của các chi tiết máy với nhau tạo thành một cụm chi tiết hoặc một sản phẩm hoàn chỉnh. Nó cho biết vị trí tương đối, mối liên hệ giữa các chi tiết, giúp người đọc hiểu rõ cách lắp ráp và cấu tạo của sản phẩm.

Các thành phần chính trong bản vẽ lắp

Thông tin chung:

Thông tin chung thường bao gồm tên sản phẩm, mã sản phẩm, tỷ lệ bản vẽ, ngày vẽ, người vẽ, ...

Hình biểu diễn:

Thường sử dụng hình chiếu phối cảnh hoặc hình chiếu trục đo để thể hiện hình dạng tổng thể của sản phẩm một cách trực quan.

Danh mục chi tiết:

Là bảng liệt kê các chi tiết cấu thành nên sản phẩm, kèm theo số hiệu, tên gọi, số lượng của từng chi tiết. Điều này giúp người đọc dễ dàng nhận biết và tìm kiếm các chi tiết cần thiết trong quá trình lắp ráp.

Ghi chú kỹ thuật:

Bao gồm các thông tin kỹ thuật cần thiết như kích thước, vật liệu, yêu cầu kỹ thuật, ... giúp người đọc hiểu rõ hơn về sản phẩm và quá trình lắp ráp.

Sơ đồ lắp ráp:

Trong một số trường hợp, bản vẽ lắp có thể kèm theo sơ đồ lắp ráp để hướng dẫn người dùng cách lắp ráp một cách chi tiết và dễ hiểu. Sơ đồ này thường thể hiện trình tự lắp ráp các chi tiết.

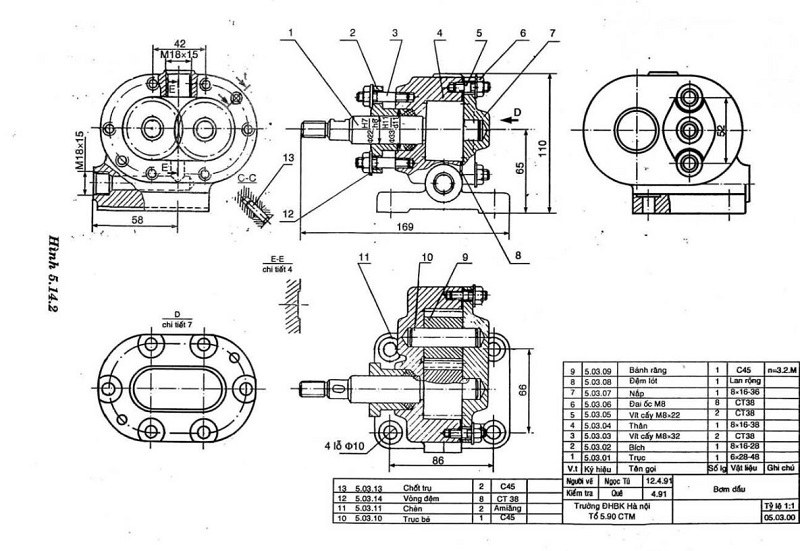

Phân loại bản vẽ lắp

Bản vẽ lắp có thể được phân loại theo nhiều cách khác nhau, tùy thuộc vào mục đích sử dụng và tính chất của sản phẩm. Ví dụ, có thể phân loại theo:

Mục đích sử dụng:

Bản vẽ lắp dùng cho sản xuất, bản vẽ lắp dùng cho bảo trì, sửa chữa...

Độ phức tạp của sản phẩm:

Bản vẽ lắp của sản phẩm đơn giản, bản vẽ lắp của sản phẩm phức tạp...

Vai trò của bản vẽ lắp

Bản vẽ lắp đóng vai trò quan trọng trong quá trình thiết kế, sản xuất và bảo trì sản phẩm. Nó giúp:

Giúp quá trình thiết kế:

Kiểm tra sự phù hợp giữa các chi tiết, phát hiện và khắc phục lỗi thiết kế.

Hỗ trợ sản xuất:

Làm hướng dẫn cho công nhân lắp ráp sản phẩm, đảm bảo chất lượng và hiệu quả sản xuất.

Hỗ trợ bảo trì, sửa chữa:

Giúp thợ sửa chữa dễ dàng tháo lắp, kiểm tra và sửa chữa sản phẩm.
