Vôn kế mắc như thế nào?

Mô tả sản phẩm

Vôn kế được mắc song song với dụng cụ cần đo điện áp. Điều này đảm bảo rằng điện áp trên vôn kế bằng điện áp trên dụng cụ đó.

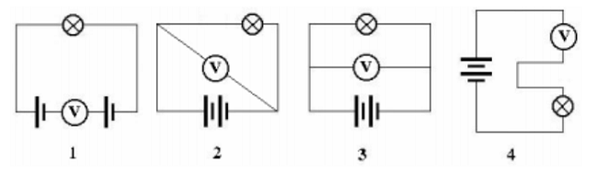

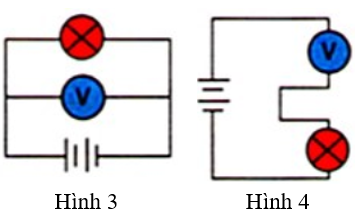

Các cách mắc vôn kế

Mắc vôn kế để đo hiệu điện thế hai đầu một thiết bị

Để đo hiệu điện thế giữa hai điểm A và B của một thiết bị, bạn cần mắc hai đầu của vôn kế song song với hai điểm A và B đó. Cực dương (+) của vôn kế được nối với điểm A (hoặc B) và cực âm (-) của vôn kế được nối với điểm B (hoặc A). Quan trọng là phải đảm bảo cực tính đúng để có kết quả đo chính xác và tránh hư hỏng thiết bị. Điện trở trong của vôn kế rất lớn nên dòng điện chạy qua vôn kế rất nhỏ, không ảnh hưởng đáng kể đến mạch điện đang đo.

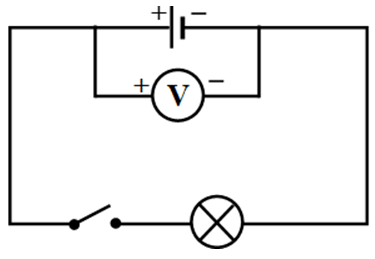

Mắc vôn kế để đo hiệu điện thế của nguồn điện

Khi đo hiệu điện thế của nguồn điện, bạn cũng mắc vôn kế song song với nguồn. Tuy nhiên, cần lưu ý rằng nguồn điện thường có điện áp cao hơn so với các thiết bị khác trong mạch. Vì vậy, cần chọn vôn kế có thang đo phù hợp để tránh làm hỏng vôn kế. Tương tự như trên, cần chú ý cực tính khi mắc vôn kế vào nguồn điện.

Những lưu ý khi mắc vôn kế

Trước khi tiến hành đo, hãy kiểm tra thang đo của vôn kế. Chọn thang đo phù hợp với điện áp dự kiến để đảm bảo độ chính xác và an toàn. Nếu không chắc chắn về thang đo, nên bắt đầu từ thang đo lớn nhất và giảm dần cho đến khi có được kết quả đo ổn định. Luôn luôn tuân thủ các quy tắc an toàn điện khi làm việc với mạch điện và thiết bị đo.

Ví dụ minh họa

Giả sử bạn muốn đo hiệu điện thế giữa hai cực của một bóng đèn. Bạn sẽ mắc vôn kế song song với bóng đèn, cực dương của vôn kế nối với một cực của bóng đèn và cực âm nối với cực còn lại. Sau đó, đọc kết quả trên vôn kế để biết hiệu điện thế giữa hai cực của bóng đèn.
