Vẽ Sơ Đồ Mạch Điện: Hướng Dẫn Chi Tiết và Ví Dụ Minh Họa

Mô tả sản phẩm

Vẽ sơ đồ mạch điện là bước quan trọng trong thiết kế và lắp đặt hệ thống điện. Bài viết này sẽ hướng dẫn bạn cách vẽ sơ đồ mạch điện một cách chính xác và hiệu quả.

Các bước vẽ sơ đồ mạch điện

Bước 1: Xác định các thành phần

Trước khi bắt đầu vẽ, bạn cần xác định tất cả các thành phần trong mạch điện của bạn, bao gồm nguồn điện, công tắc, bóng đèn, dây dẫn, và các thiết bị khác. Ghi chép lại các thông số kỹ thuật của từng linh kiện để đảm bảo tính chính xác của sơ đồ.

Bước 2: Chọn ký hiệu

Sử dụng các ký hiệu chuẩn để biểu diễn các thành phần trong sơ đồ. Việc sử dụng ký hiệu chuẩn giúp cho sơ đồ dễ hiểu và dễ dàng được người khác đọc và hiểu. Bạn có thể tìm thấy các ký hiệu chuẩn trong các tài liệu kỹ thuật điện hoặc trên internet.

Bước 3: Vẽ sơ đồ

Bắt đầu vẽ sơ đồ mạch điện bằng cách sắp xếp các ký hiệu theo thứ tự logic của mạch. Đảm bảo các kết nối giữa các thành phần được thể hiện rõ ràng và chính xác. Sử dụng các đường thẳng để biểu diễn dây dẫn và chú thích rõ ràng các điểm nối.

Bước 4: Kiểm tra và hiệu chỉnh

Sau khi hoàn thành sơ đồ, hãy kiểm tra lại một cách kỹ lưỡng để đảm bảo rằng sơ đồ chính xác và không có lỗi. Kiểm tra lại các kết nối, ký hiệu và các thông số kỹ thuật. Nếu cần, hãy hiệu chỉnh lại sơ đồ cho đến khi đạt được độ chính xác cao.

Ví dụ về sơ đồ mạch điện đơn giản

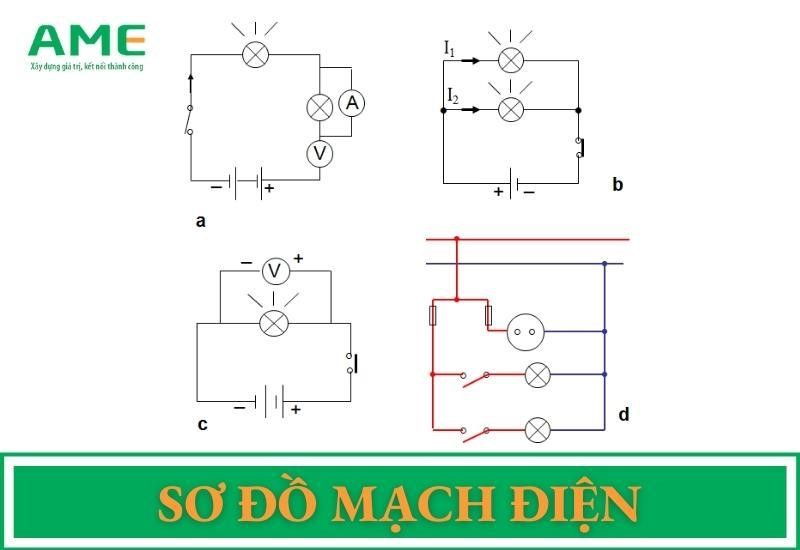

Một ví dụ đơn giản là mạch điện gồm một nguồn điện, một công tắc và một bóng đèn. Trong sơ đồ, nguồn điện được biểu diễn bằng ký hiệu pin, công tắc bằng ký hiệu công tắc, và bóng đèn bằng ký hiệu bóng đèn. Các thành phần được nối với nhau bằng các đường thẳng thể hiện dây dẫn.

Các phần mềm hỗ trợ vẽ sơ đồ mạch điện

Hiện nay có rất nhiều phần mềm hỗ trợ vẽ sơ đồ mạch điện, giúp quá trình vẽ trở nên dễ dàng và chuyên nghiệp hơn. Một số phần mềm phổ biến bao gồm Fritzing, KiCad, Eagle... Những phần mềm này cung cấp nhiều tính năng hữu ích như thư viện linh kiện, hỗ trợ kiểm tra mạch, xuất bản sơ đồ ở nhiều định dạng khác nhau.

Lời kết

Vẽ sơ đồ mạch điện là một kỹ năng quan trọng đối với những ai làm việc trong lĩnh vực điện tử. Hiểu rõ các bước và kỹ thuật vẽ sơ đồ sẽ giúp bạn thiết kế và lắp đặt hệ thống điện một cách hiệu quả và an toàn.
