Vẽ ảnh của điểm sáng S qua thấu kính hội tụ

Mô tả sản phẩm

Vẽ ảnh của điểm sáng S qua thấu kính hội tụ phụ thuộc vào vị trí của điểm sáng S so với thấu kính. Nếu S nằm ngoài khoảng tiêu cự, ảnh sẽ là ảnh thật, ngược chiều và nhỏ hơn vật. Nếu S nằm trong khoảng tiêu cự, ảnh sẽ là ảnh ảo, cùng chiều và lớn hơn vật.

Các bước vẽ ảnh của điểm sáng S qua thấu kính hội tụ

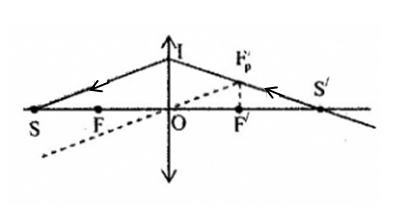

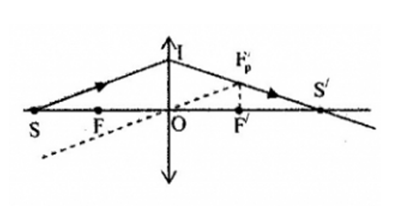

Trường hợp 1: Điểm sáng S nằm ngoài khoảng tiêu cự (d > f)

Để vẽ ảnh của điểm sáng S trong trường hợp này, ta thực hiện các bước sau:

1. Vẽ tia sáng từ S đi song song với trục chính. Tia này sau khi khúc xạ sẽ đi qua tiêu điểm F’.
2. Vẽ tia sáng từ S đi qua quang tâm O. Tia này sẽ đi thẳng.
3. Giao điểm của hai tia khúc xạ trên chính là ảnh S’ của điểm sáng S.

Ảnh S’ trong trường hợp này là ảnh thật, ngược chiều và nhỏ hơn vật.

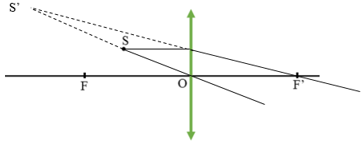

Trường hợp 2: Điểm sáng S nằm trong khoảng tiêu cự (d < f)

Trong trường hợp này, ta thực hiện các bước sau:

1. Vẽ tia sáng từ S đi song song với trục chính. Tia này sau khi khúc xạ sẽ đi qua tiêu điểm F’.
2. Vẽ tia sáng từ S đi qua quang tâm O. Tia này sẽ đi thẳng.
3. Kéo dài hai tia khúc xạ về phía bên trái. Giao điểm của hai đường kéo dài này chính là ảnh ảo S’ của điểm sáng S.

Ảnh S’ trong trường hợp này là ảnh ảo, cùng chiều và lớn hơn vật. Lưu ý: Trong quá trình vẽ, cần chú ý đến độ chính xác của các đường vẽ để đảm bảo kết quả chính xác. Việc sử dụng thước kẻ và compa sẽ giúp cho việc vẽ trở nên dễ dàng và chính xác hơn. Hiểu rõ vị trí của tiêu điểm (F và F’) và quang tâm (O) là vô cùng quan trọng để vẽ đúng ảnh.
