Tỉ Xích Là Gì?

Mô tả sản phẩm

Tỉ xích là một thuật ngữ dùng để chỉ mối quan hệ giữa kích thước trên bản vẽ, bản đồ hoặc mô hình với kích thước thực tế của vật thể. Nói một cách đơn giản, tỉ xích cho biết 1 đơn vị trên bản vẽ tương ứng với bao nhiêu đơn vị trong thực tế. Ví dụ, tỉ xích 1:100 có nghĩa là 1cm trên bản vẽ tương ứng với 100cm (1m) trong thực tế.

Các Loại Tỉ Xích Thường Gặp

Tỉ xích số:

Được biểu diễn dưới dạng phân số hoặc tỉ số, ví dụ: 1:100, 1:500, 1:1000. Loại tỉ xích này cho thấy mối quan hệ trực tiếp giữa kích thước trên bản vẽ và kích thước thực tế. Tỉ xích càng nhỏ thì bản vẽ càng thu nhỏ so với thực tế.

Tỉ xích thước:

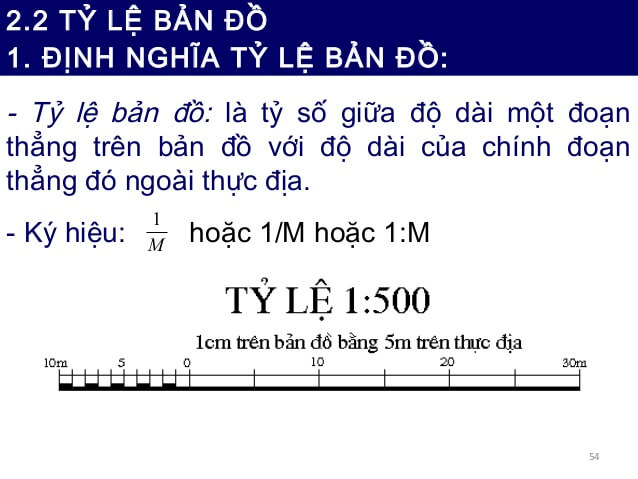

Được biểu diễn bằng một thước đo có chia độ, cho phép đo trực tiếp kích thước trên bản vẽ và chuyển đổi sang kích thước thực tế. Thường được sử dụng trong các bản đồ địa hình hoặc các bản vẽ kỹ thuật.

Tỉ xích tự nhiên:

Khi tỉ xích là 1:1, nghĩa là kích thước trên bản vẽ bằng kích thước thực tế. Thường được sử dụng trong các bản vẽ chi tiết hoặc mô hình vật thể kích thước nhỏ.

Ứng Dụng Của Tỉ Xích

Tỉ xích được ứng dụng rộng rãi trong nhiều lĩnh vực, bao gồm:

• Bản đồ địa lý: Hiển thị các khu vực rộng lớn trên một diện tích nhỏ hơn.
• Bản vẽ kỹ thuật: Thiết kế và chế tạo các sản phẩm công nghiệp.

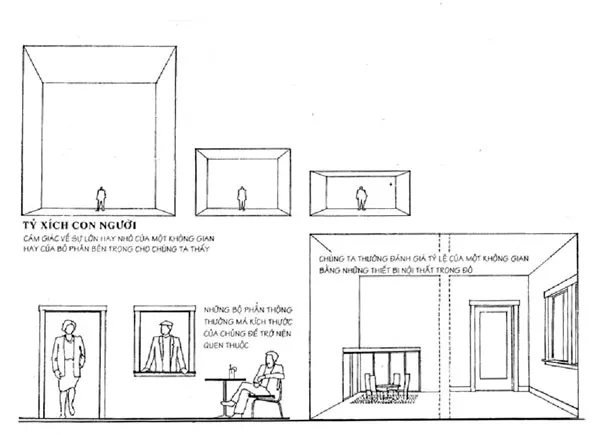

• Kiến trúc: Thiết kế và xây dựng các công trình kiến trúc.
• Mô hình: Tạo ra các mô hình thu nhỏ của các vật thể lớn.

Cách Tính Tỉ Xích

Để tính tỉ xích, ta dùng công thức: Tỉ xích = Kích thước trên bản vẽ / Kích thước thực tế. Ví dụ, nếu một bức tường dài 5m được vẽ trên bản vẽ với chiều dài 5cm, thì tỉ xích của bản vẽ là 5cm / 500cm = 1:100.

Kết Luận

Hiểu rõ về tỉ xích là rất quan trọng trong việc đọc và hiểu các bản vẽ, bản đồ và mô hình. Việc nắm vững khái niệm này sẽ giúp bạn dễ dàng hơn trong việc phân tích và xử lý thông tin trên các tài liệu kỹ thuật.
