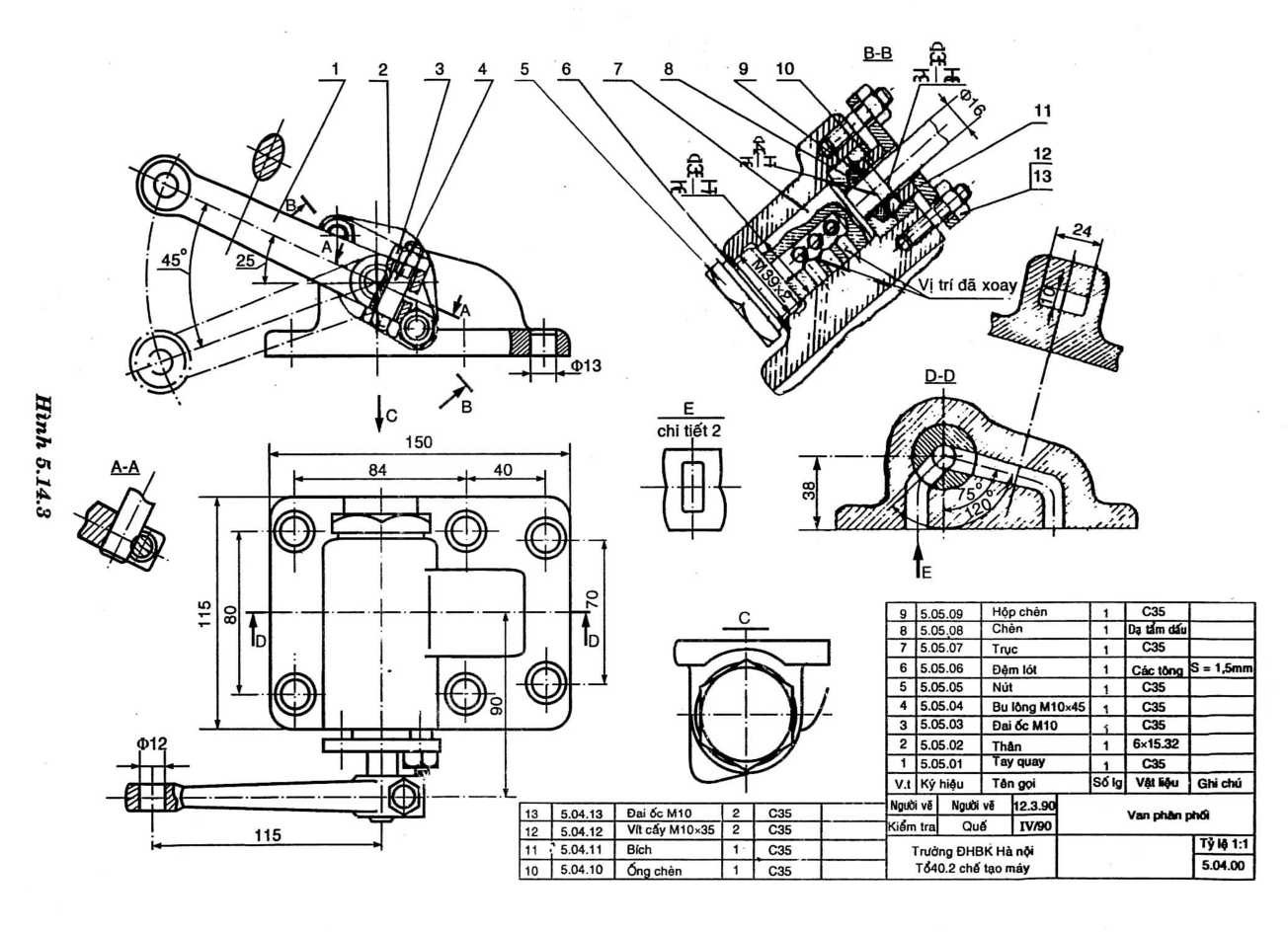

Bản vẽ lắp là gì?

Mô tả sản phẩm

Bản vẽ lắp là một loại bản vẽ kỹ thuật thể hiện đầy đủ hình dạng, kích thước, vị trí tương đối của các chi tiết tạo nên một sản phẩm hoàn chỉnh, giúp người đọc hiểu được cách lắp ráp các chi tiết đó với nhau. Nó khác với bản vẽ chi tiết ở chỗ bản vẽ lắp tập trung vào mối quan hệ giữa các chi tiết chứ không đi sâu vào chi tiết cấu tạo bên trong từng phần tử.

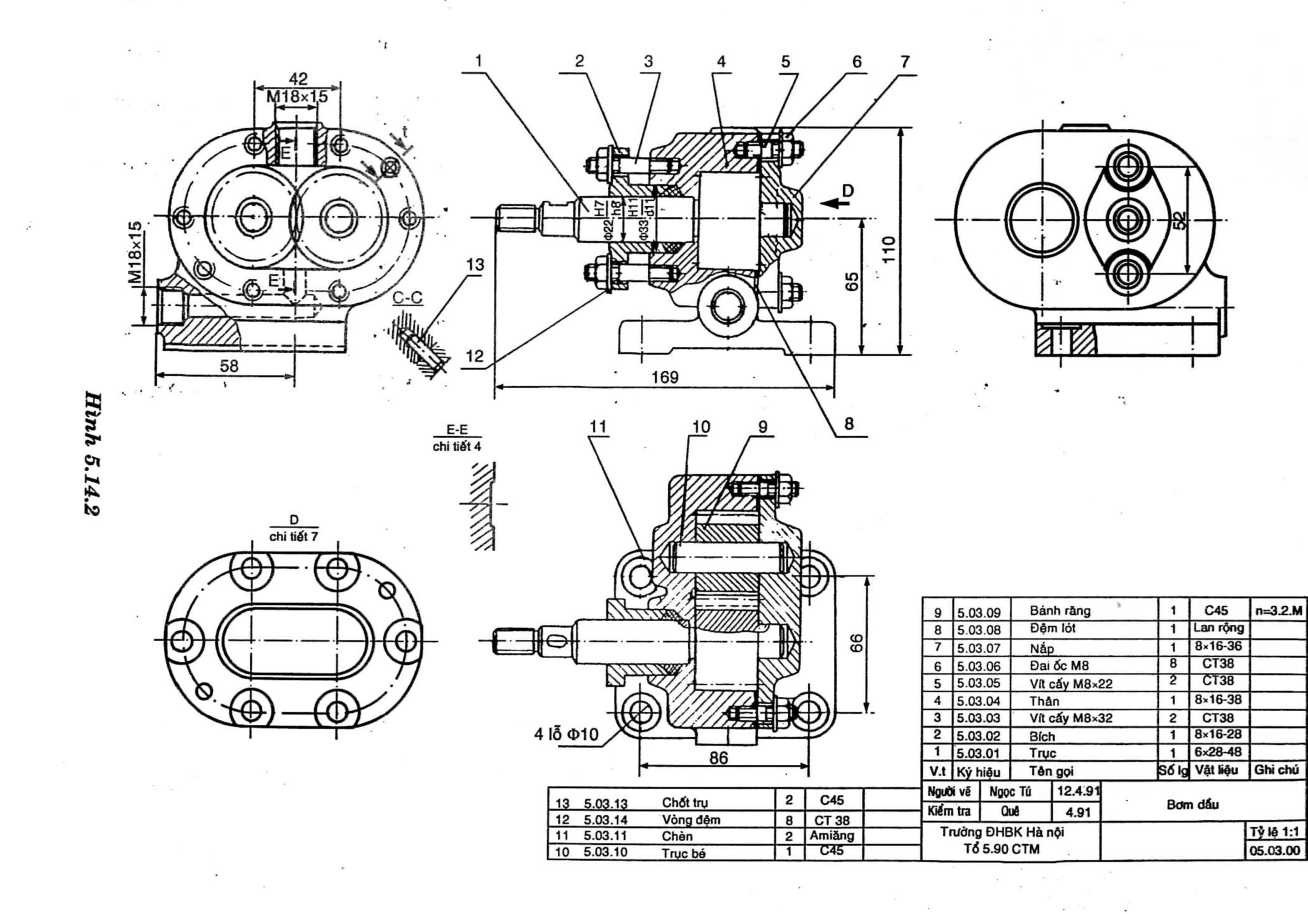

Cấu tạo của bản vẽ lắp

Hình biểu diễn:

Hình biểu diễn trên bản vẽ lắp thường là hình chiếu, có thể là hình chiếu đứng, hình chiếu bằng, hình chiếu cạnh hoặc phối cảnh. Mục đích là cho thấy rõ ràng vị trí tương đối và cách lắp ráp của các chi tiết.

Bảng kê:

Bảng kê liệt kê các chi tiết cấu thành sản phẩm, kèm theo số lượng, ký hiệu, tên gọi của từng chi tiết. Đây là phần quan trọng giúp người đọc dễ dàng nhận biết và tìm kiếm các chi tiết cần thiết trong quá trình lắp ráp.

Thông tin kỹ thuật:

Bản vẽ lắp thường chứa các thông tin kỹ thuật cần thiết như vật liệu, quy cách, yêu cầu kỹ thuật, dung sai… để đảm bảo chất lượng sản phẩm sau khi lắp ráp.

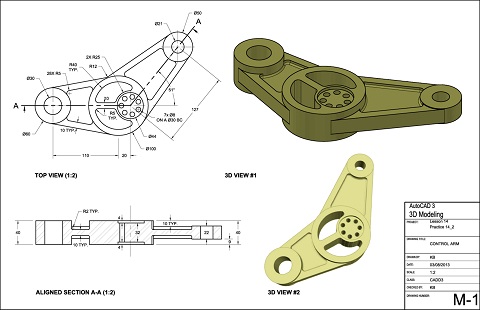

Các loại bản vẽ lắp

Bản vẽ lắp hoàn chỉnh:

Thể hiện đầy đủ tất cả các chi tiết của sản phẩm, thường dùng cho sản xuất hàng loạt.

Bản vẽ lắp tháo rời:

Thể hiện sản phẩm ở trạng thái tháo rời, giúp người đọc dễ dàng hiểu được trình tự lắp ráp.

Bản vẽ lắp đơn giản:

Chỉ thể hiện một số chi tiết chính của sản phẩm, thường dùng cho mục đích minh họa hoặc hướng dẫn sử dụng.

Ứng dụng của bản vẽ lắp

Bản vẽ lắp được sử dụng rộng rãi trong nhiều lĩnh vực kỹ thuật, đặc biệt là trong:

• Sản xuất cơ khí
• Lắp ráp máy móc thiết bị
• Xây dựng
• Điện tử

Bản vẽ lắp đóng vai trò quan trọng trong quá trình thiết kế, sản xuất và bảo trì sản phẩm, đảm bảo sự chính xác và hiệu quả trong công việc.
