Tất cả các ký hiệu điện

Mô tả sản phẩm

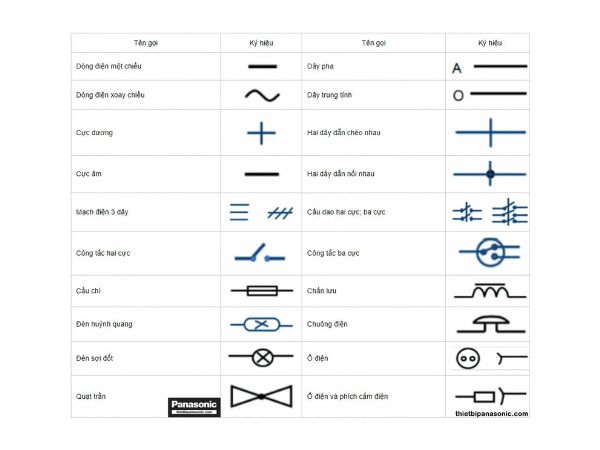

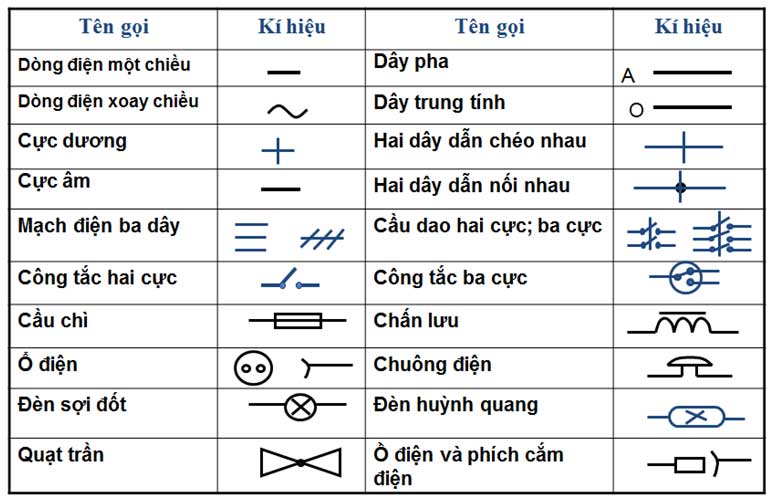

Thật khó để liệt kê *tất cả* các ký hiệu điện vì có rất nhiều ký hiệu tùy thuộc vào ngữ cảnh và tiêu chuẩn sử dụng. Tuy nhiên, bài viết này sẽ tổng hợp một số ký hiệu điện thông dụng nhất được sử dụng trong sơ đồ mạch điện, bản vẽ kỹ thuật và các tài liệu liên quan.

Ký hiệu nguồn điện

Pin:

+ và - hoặc hình vẽ biểu diễn pin.

Nguồn điện một chiều (DC):

thường được biểu diễn bằng một đường thẳng ngắn và một đường thẳng dài hơn, với cực dương (+) và cực âm (-).

Nguồn điện xoay chiều (AC):

được biểu diễn bằng một đường cong hình sin hoặc một vòng tròn có ký hiệu ~.

Ký hiệu linh kiện điện tử

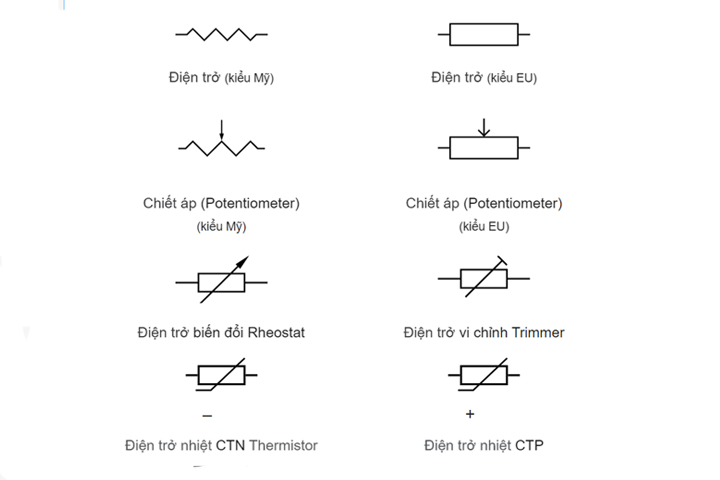

Điện trở:

thường là một hình chữ nhật với các vạch chỉ định giá trị.

Tụ điện:

thường được biểu diễn bằng hai đường thẳng song song, có thể có các ký hiệu bổ sung chỉ định loại tụ.

Cuộn cảm:

thường được biểu diễn bằng một hình xoắn ốc.

Transistor:

có nhiều ký hiệu khác nhau tùy thuộc vào loại transistor (NPN, PNP, FET...).

Diode:

thường được biểu diễn bằng một tam giác và một vạch thẳng.

Ký hiệu các thiết bị điện

Công tắc:

Có nhiều loại công tắc với các ký hiệu khác nhau, thường là hình vẽ biểu diễn cơ cấu hoạt động.

Đèn:

thường là một vòng tròn với một đoạn thẳng ở giữa.

Rơ le:

Có ký hiệu biểu diễn cuộn dây và tiếp điểm.

Động cơ:

thường được biểu diễn bằng một hình tròn với các đường thẳng chỉ ra các cực.

Ký hiệu đo lường

Vôn kế:

ký hiệu V.

Ampe kế:

ký hiệu A.

Ôm kế:

ký hiệu Ω. Lưu ý: Đây chỉ là một số ký hiệu điện thông dụng. Để hiểu rõ hơn về các ký hiệu cụ thể, bạn cần tham khảo các tiêu chuẩn và tài liệu kỹ thuật liên quan. Việc hiểu chính xác ký hiệu là rất quan trọng để đọc hiểu và thiết kế mạch điện một cách an toàn và hiệu quả. Hãy luôn tham khảo tài liệu chính thống để đảm bảo độ chính xác.
