Nội Dung Của Bản Vẽ Lắp Là Gì?

Mô tả sản phẩm

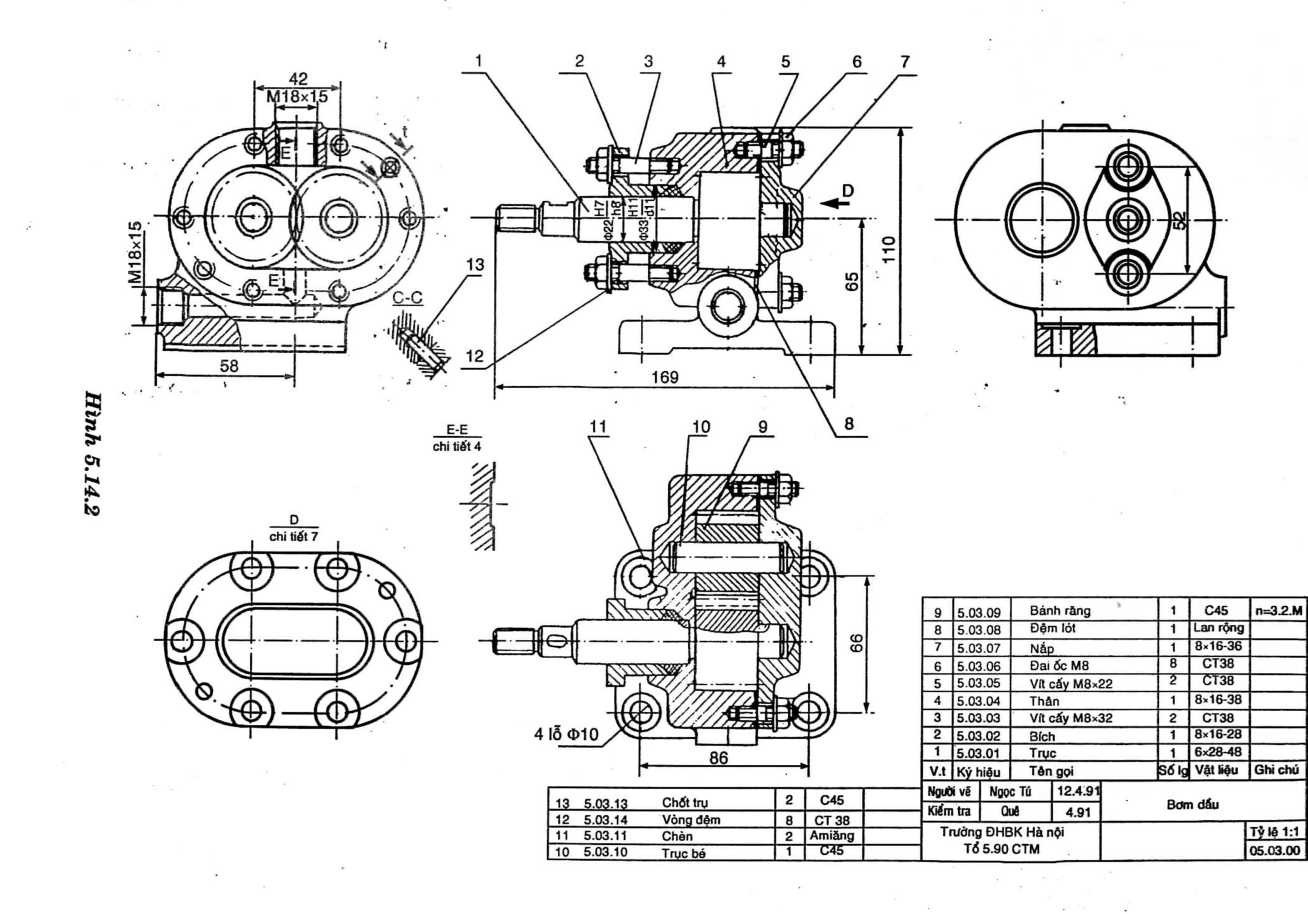

Bản vẽ lắp thể hiện toàn bộ sản phẩm một cách tổng thể, bao gồm các chi tiết đã được lắp ráp với nhau. Nó cho thấy mối quan hệ giữa các chi tiết, vị trí lắp đặt, và cách thức hoạt động của sản phẩm. Bản vẽ lắp không chỉ cần thiết cho quá trình sản xuất mà còn rất hữu ích trong quá trình bảo trì, sửa chữa và vận hành sản phẩm.

Thông tin chính trong bản vẽ lắp

Vị trí tương đối của các chi tiết:

Bản vẽ lắp thể hiện rõ ràng vị trí của từng chi tiết trong sản phẩm hoàn chỉnh, mối liên hệ giữa các chi tiết với nhau thông qua các kích thước, khoảng cách, và hướng lắp ráp. Điều này giúp người đọc dễ dàng hình dung ra cấu trúc tổng thể của sản phẩm.

Danh mục chi tiết:

Thông thường, bản vẽ lắp sẽ đi kèm với một bảng danh mục chi tiết, liệt kê tên, mã số, số lượng của từng chi tiết cấu thành sản phẩm. Điều này giúp người đọc dễ dàng tra cứu và tìm kiếm thông tin chi tiết.

Thông số kỹ thuật:

Bản vẽ lắp có thể bao gồm các thông số kỹ thuật quan trọng của sản phẩm, ví dụ như kích thước tổng thể, trọng lượng, vật liệu, dung sai… giúp người sử dụng hiểu rõ hơn về sản phẩm.

Phần chú thích:

Phần chú thích trong bản vẽ lắp giúp giải thích các ký hiệu, ký pháp, thông số hoặc các chi tiết đặc biệt. Điều này giúp người đọc hiểu chính xác ý nghĩa của các thông tin trên bản vẽ.

Phương pháp lắp ráp:

Trong một số trường hợp, bản vẽ lắp cũng có thể bao gồm các hướng dẫn lắp ráp chi tiết, giúp người dùng dễ dàng thực hiện việc lắp ráp sản phẩm một cách chính xác.

Vai trò của bản vẽ lắp

Bản vẽ lắp đóng vai trò quan trọng trong nhiều giai đoạn của vòng đời sản phẩm, từ thiết kế, sản xuất, kiểm tra chất lượng đến bảo trì, sửa chữa và vận hành. Nó là cầu nối giữa thiết kế và thực tế, đảm bảo sản phẩm được sản xuất đúng với yêu cầu kỹ thuật. Bản vẽ lắp cũng là tài liệu quan trọng để đào tạo công nhân, hướng dẫn sử dụng và bảo trì sản phẩm.
