Nguyên lý làm việc của rơ le điện từ

Mô tả sản phẩm

Rơ le điện từ hoạt động dựa trên nguyên lý sử dụng dòng điện yếu để điều khiển dòng điện mạnh hơn. Khi dòng điện yếu chạy qua cuộn dây điện từ, nó sẽ tạo ra từ trường. Từ trường này sẽ hút thanh lưỡng kim (hay nam châm điện) làm đóng hoặc ngắt mạch điện mạnh hơn.

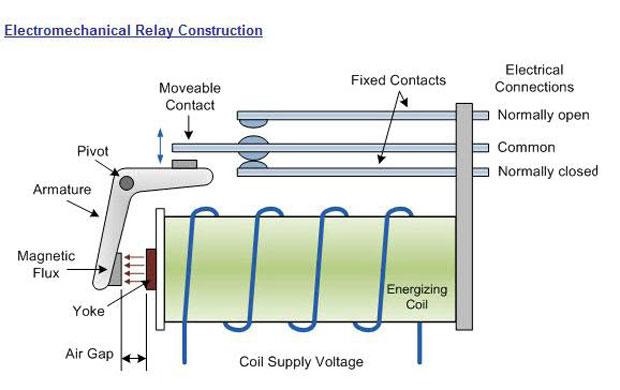

Cấu tạo của rơ le điện từ

Các bộ phận chính:

• Cuộn dây điện từ: Là bộ phận tạo ra từ trường khi có dòng điện chạy qua.
• Thanh lưỡng kim (hoặc nam châm điện): Là bộ phận di chuyển, đóng hoặc ngắt mạch điện chính khi bị hút bởi từ trường.
• Tiếp điểm: Là bộ phận đóng hoặc ngắt mạch điện chính.
• Mạch điều khiển: Mạch điện cung cấp dòng điện yếu cho cuộn dây điện từ.
• Mạch chính: Mạch điện được điều khiển, có dòng điện mạnh hơn.

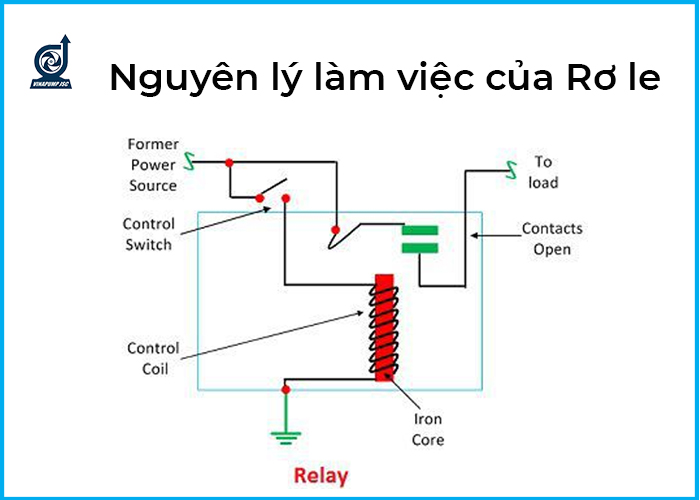

Nguyên lý hoạt động chi tiết

Quá trình đóng mạch:

Khi dòng điện yếu chạy qua cuộn dây điện từ, nó sẽ tạo ra một từ trường. Từ trường này sẽ hút thanh lưỡng kim (hoặc nam châm điện) về phía cuộn dây. Sự di chuyển của thanh lưỡng kim sẽ làm cho tiếp điểm đóng lại, cho phép dòng điện mạnh hơn chạy qua mạch chính.

Quá trình ngắt mạch:

Khi dòng điện yếu ngắt, từ trường biến mất, lực hút lên thanh lưỡng kim cũng mất đi. Lò xo (trong một số loại rơ le) sẽ kéo thanh lưỡng kim trở lại vị trí ban đầu, làm cho tiếp điểm mở ra và ngắt mạch điện chính.

Ứng dụng của rơ le điện từ

Rơ le điện từ được ứng dụng rộng rãi trong nhiều lĩnh vực, bao gồm:

• Điều khiển thiết bị điện công suất lớn bằng tín hiệu điều khiển nhỏ.
• Bảo vệ các thiết bị điện khỏi quá tải, ngắn mạch.
• Tự động hóa quá trình sản xuất.
• Điều khiển các thiết bị trong hệ thống điện gia đình.
