Nguồn điện kí hiệu là gì?

Mô tả sản phẩm

Nguồn điện được kí hiệu bằng nhiều cách khác nhau tùy thuộc vào loại nguồn và ngữ cảnh sử dụng. Thông thường, trong sơ đồ mạch điện, nguồn điện một chiều (DC) được kí hiệu bằng một hình chữ nhật có cực dương (+) và cực âm (-) được đánh dấu rõ ràng. Còn nguồn điện xoay chiều (AC) thường được kí hiệu bằng một hình tròn có đường cong hình sin bên trong. Tuy nhiên, còn nhiều kí hiệu khác nữa tùy thuộc vào từng trường hợp cụ thể.

Các kí hiệu nguồn điện thường gặp

Nguồn điện một chiều (DC)

Nguồn điện một chiều, hay còn gọi là dòng điện một chiều, thường được biểu diễn bằng một hình chữ nhật với một cực dương (+) và một cực âm (-). Cực dương thường được vẽ ở phía trên và cực âm ở phía dưới. Đôi khi, kí hiệu cũng thể hiện thêm giá trị điện áp của nguồn điện. Ví dụ: 12V, 5V, ...

Nguồn điện xoay chiều (AC)

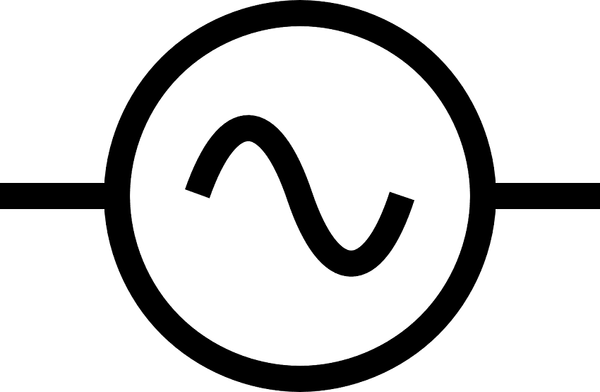

Nguồn điện xoay chiều được kí hiệu bằng một hình tròn hoặc một đường cong hình sin. Kí hiệu này cho thấy dòng điện thay đổi hướng liên tục. Tương tự như nguồn một chiều, kí hiệu nguồn xoay chiều cũng có thể kèm theo thông số điện áp và tần số.

Các kí hiệu nguồn điện khác

Ngoài hai loại nguồn điện cơ bản trên, còn có nhiều loại nguồn điện khác như pin, ắc quy, nguồn điện áp ổn định... Mỗi loại nguồn điện có thể có kí hiệu riêng, tùy thuộc vào tiêu chuẩn và cách thể hiện trong sơ đồ mạch điện. Trong một số trường hợp, người ta có thể sử dụng các kí hiệu đơn giản hơn, chỉ cần thể hiện rõ ràng cực dương và cực âm của nguồn điện.

Để hiểu rõ hơn về các kí hiệu nguồn điện, bạn nên tham khảo các tài liệu chuyên ngành điện - điện tử hoặc sách giáo khoa liên quan.
