Cấu tạo và nguyên tắc hoạt động của máy biến thế

Mô tả sản phẩm

Máy biến thế là thiết bị điện dùng để biến đổi điện áp xoay chiều. Nó hoạt động dựa trên hiện tượng cảm ứng điện từ, cho phép tăng hoặc giảm điện áp mà không làm thay đổi đáng kể công suất. Dưới đây là cấu tạo và nguyên tắc hoạt động chi tiết của máy biến thế.

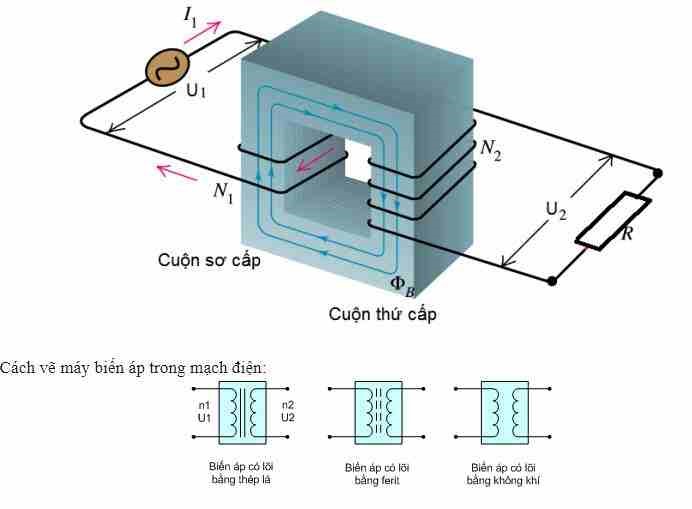

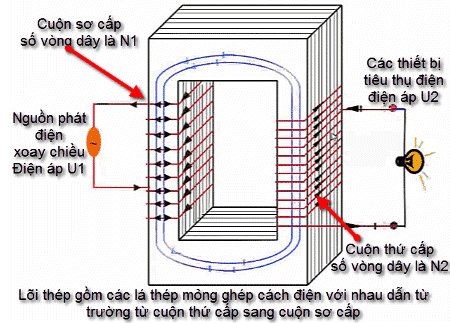

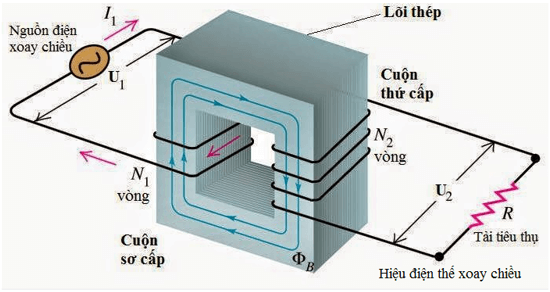

Cấu tạo của máy biến thế

Lõi thép:

Lõi thép được làm từ vật liệu từ mềm, có tác dụng dẫn từ tốt, giảm hao phí năng lượng do dòng Fu-cô. Lõi thép thường được cấu tạo từ các lá thép kỹ thuật điện ghép chồng lên nhau, cách điện với nhau nhằm giảm thiểu dòng Fu-cô.

Cuộn dây sơ cấp:

Cuộn dây sơ cấp được nối với nguồn điện xoay chiều có điện áp cần biến đổi. Số vòng dây của cuộn sơ cấp quyết định điện áp đầu vào.

Cuộn dây thứ cấp:

Cuộn dây thứ cấp được nối với tải và cho ra điện áp đã được biến đổi. Số vòng dây của cuộn thứ cấp quyết định điện áp đầu ra.

Nguyên tắc hoạt động của máy biến thế

Nguyên lý cảm ứng điện từ:

Máy biến thế hoạt động dựa trên hiện tượng cảm ứng điện từ. Khi dòng điện xoay chiều chạy qua cuộn dây sơ cấp, nó tạo ra từ trường biến thiên trong lõi thép. Từ trường này lại cảm ứng lên cuộn dây thứ cấp, tạo ra suất điện động cảm ứng trên cuộn dây thứ cấp.

Tỷ số biến áp:

Tỷ số giữa số vòng dây của cuộn sơ cấp (N1) và số vòng dây của cuộn thứ cấp (N2) quyết định tỷ số biến áp:
k = N2/N1 = U2/U1
Trong đó:
k là hệ số biến áp
U1 là điện áp cuộn sơ cấp
U2 là điện áp cuộn thứ cấp

Điện áp đầu ra:

Nếu N2 > N1 thì máy biến thế là máy tăng áp, điện áp đầu ra U2 lớn hơn điện áp đầu vào U1. Ngược lại, nếu N2 < N1 thì máy biến thế là máy hạ áp, điện áp đầu ra U2 nhỏ hơn điện áp đầu vào U1.

Công suất:

Trong điều kiện lý tưởng (không có hao phí), công suất đầu vào bằng công suất đầu ra: P1 = P2 = U1I1 = U2I2. Tuy nhiên, trong thực tế, luôn có các hao phí năng lượng, nên công suất đầu ra luôn nhỏ hơn công suất đầu vào.
