Bạn đang tìm hiểu về các ký hiệu trong sơ đồ mạch điện? Bài viết này sẽ giải thích ý nghĩa của các ký hiệu thường gặp, giúp bạn dễ dàng đọc và hiểu sơ đồ mạch điện. Chúng ta sẽ tìm hiểu từ những ký hiệu cơ bản đến những ký hiệu phức tạp hơn.

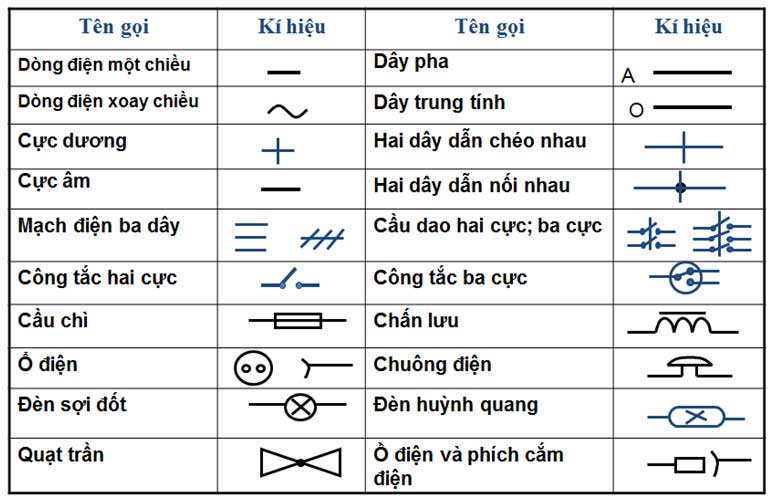

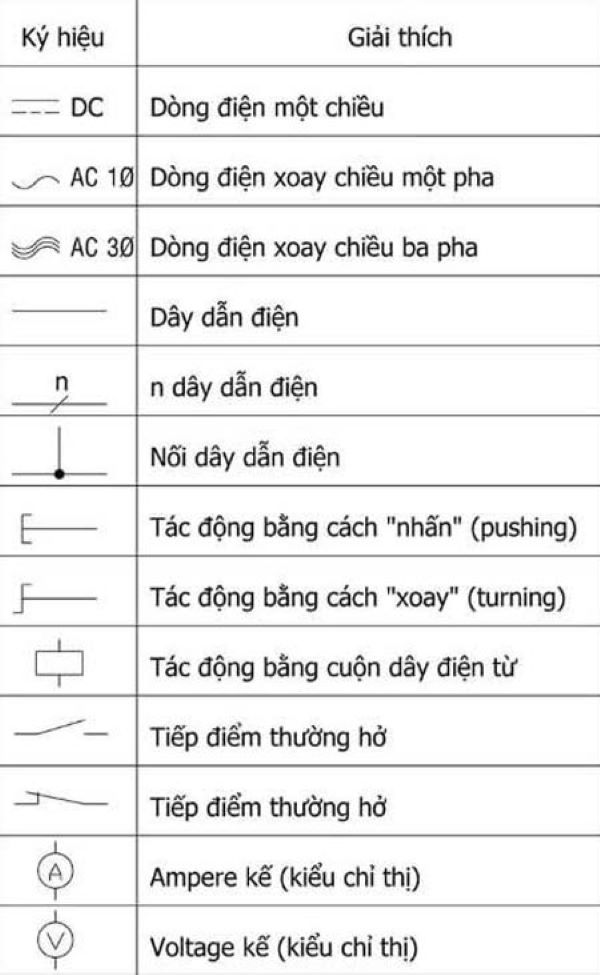

Ký hiệu cơ bản trong sơ đồ mạch điện

Nguồn điện

Nguồn điện thường được biểu diễn bằng một hình chữ nhật với ký hiệu "+" và "-" hoặc bằng một hình tròn có dấu "+" và "-" bên trong. Ký hiệu này chỉ ra cực dương và cực âm của nguồn điện.

Điện trở

Điện trở được biểu diễn bằng một hình chữ nhật zig-zag hoặc một đường zig-zag đơn giản. Giá trị của điện trở thường được ghi bên cạnh ký hiệu.

Tụ điện

Tụ điện được biểu diễn bằng hai đường thẳng song song, tượng trưng cho hai bản cực của tụ. Có nhiều loại tụ điện với các ký hiệu khác nhau tùy thuộc vào loại tụ.

Cuộn cảm

Cuộn cảm được biểu diễn bằng một hình xoắn ốc. Số vòng xoắn có thể biểu thị độ tự cảm của cuộn cảm.

Công tắc

Công tắc có nhiều kiểu biểu diễn khác nhau tùy thuộc vào loại công tắc (công tắc bật/tắt, công tắc chuyển mạch...). Thường là một đường thẳng có một đường ngang hoặc hình tròn nhỏ biểu thị trạng thái đóng/ngắt.

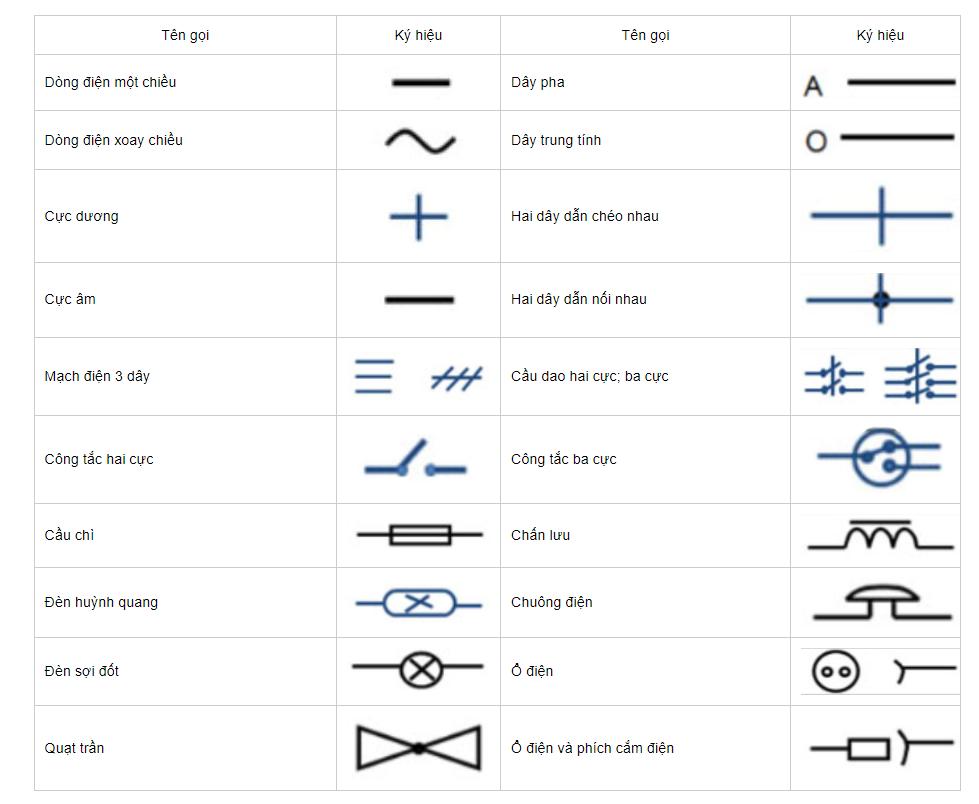

Ký hiệu nâng cao trong sơ đồ mạch điện

Transistor

Transistor có nhiều loại (NPN, PNP...) và mỗi loại có ký hiệu riêng. Ký hiệu thường bao gồm các mũi tên chỉ hướng dòng điện.

IC (Mạch tích hợp)

Mạch tích hợp được biểu diễn bằng một hình chữ nhật với các chân nối được đánh số. Thông tin chi tiết về IC được ghi chú bên cạnh.

Diode

Diode được biểu diễn bằng một tam giác với một vạch ngắn ở một đầu, biểu thị hướng dòng điện cho phép đi qua.

Các ký hiệu khác

Ngoài các ký hiệu trên, còn rất nhiều ký hiệu khác trong sơ đồ mạch điện như: đèn LED, buzzer, loa, cảm biến, ... Việc tìm hiểu các ký hiệu này cần dựa trên tài liệu hướng dẫn hoặc tiêu chuẩn thiết kế mạch điện.

Hiểu được các ký hiệu sơ đồ mạch điện là bước quan trọng để bạn có thể phân tích và thiết kế mạch điện một cách hiệu quả. Hãy tham khảo thêm các tài liệu và ví dụ để nắm vững hơn nữa.
