Bạn đang tìm hiểu về các ký hiệu linh kiện điện tử trên bộ mạch in? Việc hiểu được các ký hiệu này là rất quan trọng để có thể đọc hiểu sơ đồ mạch, sửa chữa và bảo trì thiết bị điện tử. Bài viết này sẽ giúp bạn làm quen với những ký hiệu phổ biến và cách tra cứu thông tin chi tiết.
Các loại ký hiệu linh kiện điện tử thường gặp

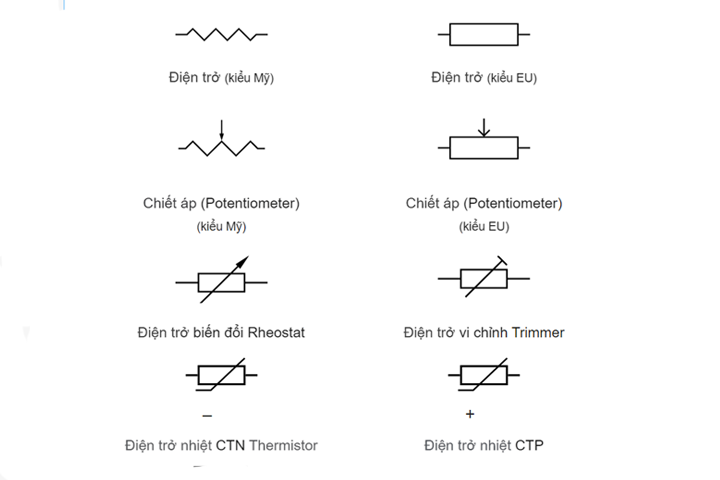

Điện trở (Resistor):
Ký hiệu điện trở thường là một hình chữ nhật hoặc một đường zig-zag. Trên linh kiện thường in mã màu hoặc giá trị điện trở (ví dụ: 1kΩ, 100Ω).Tụ điện (Capacitor):
Ký hiệu tụ điện thường là hai đường thẳng song song, hoặc một hình chữ nhật với hai đường dẫn ra. Trên tụ điện thường in giá trị dung lượng (ví dụ: 10µF, 0.1µF) và điện áp làm việc.Transistor:
Ký hiệu transistor khá đa dạng tùy thuộc vào loại (NPN, PNP, MOSFET,...). Thường bao gồm ba chân: cực phát (Emitter), cực gốc (Base) và cực thu (Collector). Trên transistor thường in mã số, ký hiệu loại transistor.Diode:

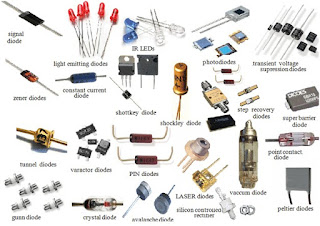

Ký hiệu diode là một tam giác với một đường thẳng ngắn ở một cạnh, biểu thị cực âm (Cathode). Trên diode thường in mã số, ký hiệu loại diode.IC (Integrated Circuit):
Ký hiệu IC thường là một hình chữ nhật với nhiều chân dẫn ra. Trên IC thường in mã số, ký hiệu loại IC.Cách tra cứu thông tin ký hiệu linh kiện
Việc tra cứu thông tin chi tiết về linh kiện điện tử có thể thực hiện thông qua nhiều nguồn:- Sử dụng mã số in trên linh kiện: Tìm kiếm trên Google hoặc các trang web chuyên về linh kiện điện tử.
- Tham khảo Datasheet: Datasheet là tài liệu kỹ thuật cung cấp thông tin chi tiết về linh kiện, bao gồm thông số kỹ thuật, chân nối, sơ đồ ứng dụng...
- Sử dụng phần mềm chuyên dụng: Một số phần mềm có thể giúp nhận diện linh kiện điện tử dựa trên hình ảnh.
Lưu ý khi đọc ký hiệu
Ký hiệu linh kiện điện tử có thể thay đổi tùy thuộc vào nhà sản xuất và sơ đồ mạch. Vì vậy, cần chú ý đến ngữ cảnh và các thông tin bổ sung khác trên sơ đồ để hiểu chính xác ý nghĩa của ký hiệu.Xem thêm: nước ối sắp sinh có màu gì
