Ký hiệu của công tắc

Mô tả sản phẩm

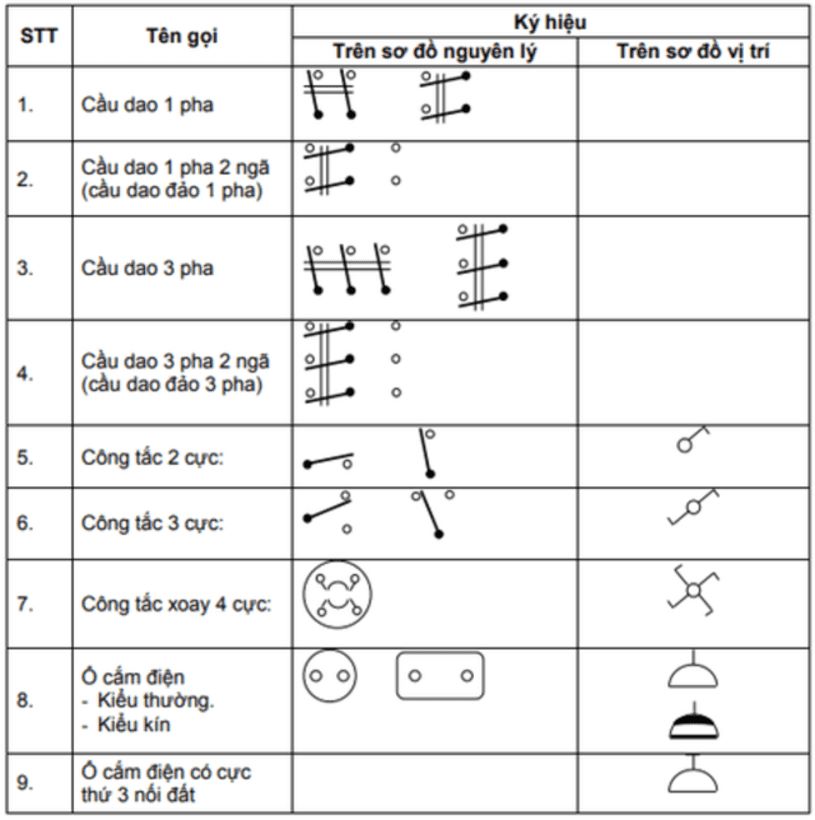

Ký hiệu của công tắc điện thường được thể hiện bằng các hình vẽ đơn giản, biểu thị trạng thái đóng hoặc mở của mạch điện. Có nhiều ký hiệu khác nhau tùy thuộc vào loại công tắc và tiêu chuẩn được sử dụng. Tuy nhiên, một số ký hiệu phổ biến nhất bao gồm hình tròn với một đường thẳng qua giữa (cho công tắc đóng) và hình tròn không có đường thẳng (cho công tắc mở). Ngoài ra, ký hiệu còn có thể bao gồm các chữ cái hoặc số để chỉ định chức năng cụ thể của công tắc.

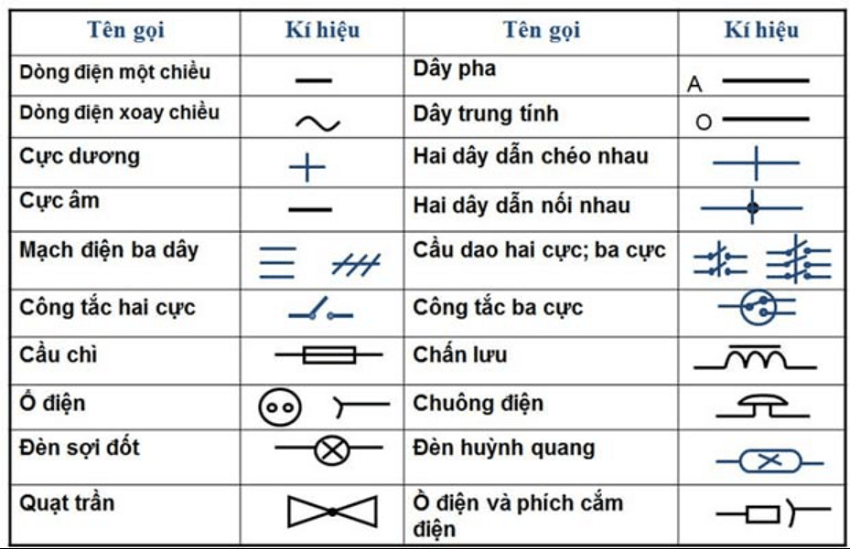

Các loại ký hiệu công tắc phổ biến

Công tắc đơn cực:

Ký hiệu thường là một hình tròn với một đường thẳng biểu thị trạng thái đóng và không có đường thẳng cho trạng thái mở. Đôi khi, ký hiệu cũng bao gồm các chữ cái như "ON" và "OFF" để chỉ rõ trạng thái.

Công tắc hai cực:

Ký hiệu thường là hai hình tròn, mỗi hình tròn đại diện cho một cực của công tắc. Các đường thẳng qua các hình tròn thể hiện trạng thái đóng của từng cực.

Công tắc ba cực:

Tương tự như công tắc hai cực, nhưng có thêm một hình tròn nữa, đại diện cho cực thứ ba.

Công tắc chuyển đổi:

Ký hiệu thường là hai hình tròn được nối với nhau bằng một đường thẳng, thể hiện khả năng chuyển đổi giữa hai vị trí. Những ký hiệu này thường được tìm thấy trong sơ đồ mạch điện, bản vẽ kỹ thuật và hướng dẫn sử dụng thiết bị điện. Việc hiểu rõ các ký hiệu này là rất quan trọng để đọc hiểu và vận hành các thiết bị điện một cách an toàn và hiệu quả. Lưu ý rằng, trong một số trường hợp, ký hiệu có thể khác nhau tùy thuộc vào quốc gia hoặc tiêu chuẩn kỹ thuật. Để đảm bảo chính xác, luôn tham khảo tài liệu kỹ thuật của thiết bị.
