Ký hiệu cầu chì trong sơ đồ mạch điện

Mô tả sản phẩm

Ký hiệu cầu chì trong sơ đồ mạch điện thường là một hình chữ nhật nhỏ với một đường zic-zac ở bên trong, tượng trưng cho dây dẫn mảnh dễ bị đứt khi dòng điện quá tải.

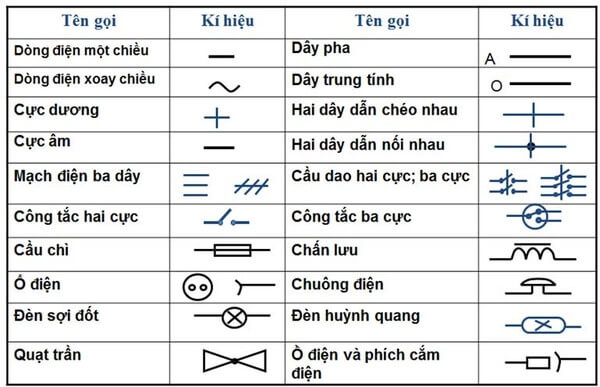

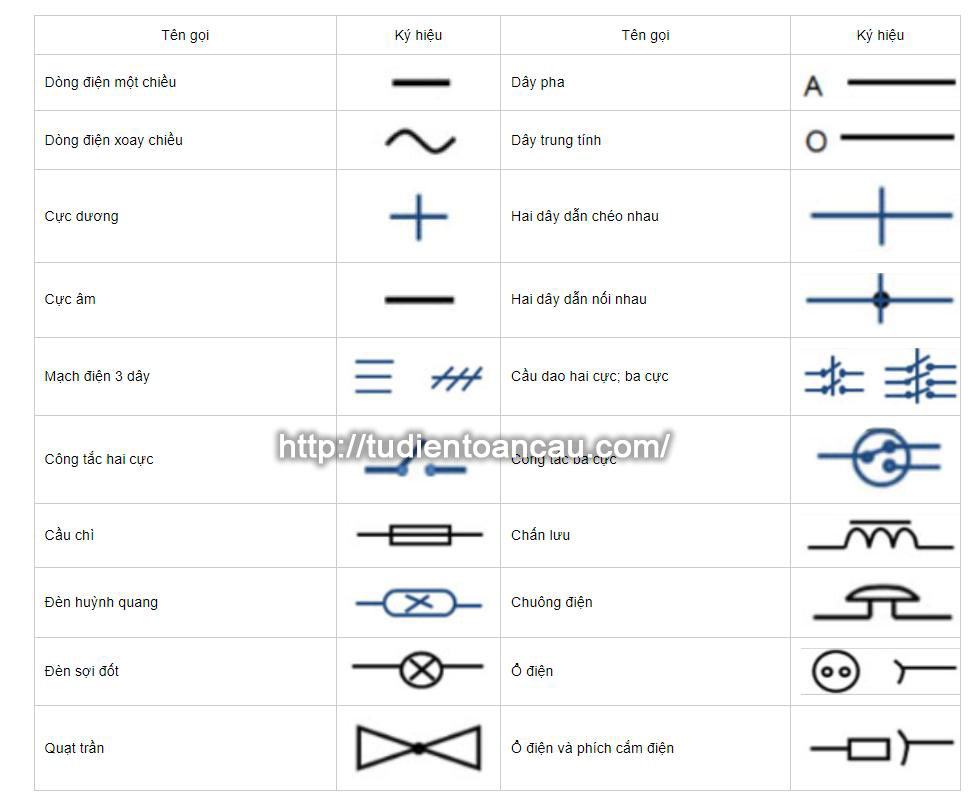

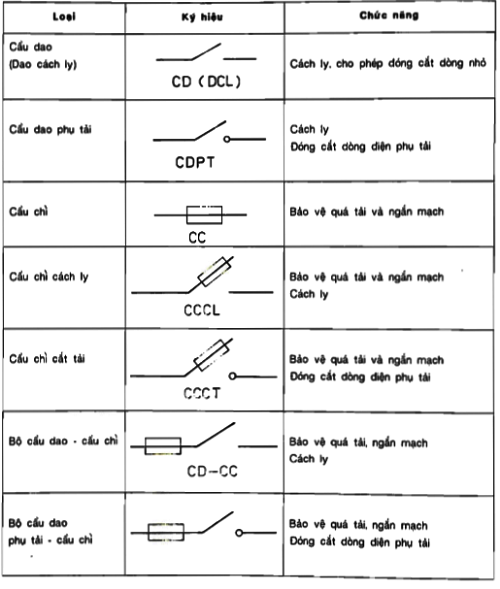

Các loại ký hiệu cầu chì và cách nhận biết

Ký hiệu cầu chì thông thường:

Hình chữ nhật với đường zic-zac bên trong là ký hiệu phổ biến nhất, dễ dàng nhận biết trong các sơ đồ mạch điện. Sự khác biệt giữa các loại cầu chì (như cầu chì nhanh, cầu chì chậm) thường được thể hiện bằng thông số kỹ thuật đi kèm chứ không phải bằng ký hiệu trên sơ đồ.

Ký hiệu cầu chì mini:

Đối với các cầu chì mini, kích thước ký hiệu trên sơ đồ có thể nhỏ hơn so với ký hiệu cầu chì thông thường, nhưng hình dạng cơ bản (hình chữ nhật với đường zic-zac) vẫn được giữ nguyên.

Ký hiệu cầu chì trong các phần mềm vẽ sơ đồ:

Các phần mềm vẽ sơ đồ mạch điện chuyên nghiệp thường có thư viện ký hiệu điện tử, trong đó bao gồm các ký hiệu cầu chì chuẩn. Việc sử dụng các phần mềm này sẽ đảm bảo tính chính xác và nhất quán của ký hiệu.

Ý nghĩa của cầu chì trong mạch điện

Cầu chì là một thiết bị bảo vệ quan trọng trong mạch điện. Chức năng chính của nó là ngắt mạch điện khi dòng điện vượt quá mức cho phép, tránh gây hư hỏng cho các thiết bị điện khác và đảm bảo an toàn cho người sử dụng. Việc hiểu rõ ký hiệu cầu chì giúp kỹ thuật viên dễ dàng phân tích và sửa chữa mạch điện một cách nhanh chóng và hiệu quả.

Lưu ý khi sử dụng ký hiệu cầu chì

Khi đọc sơ đồ mạch điện, cần chú ý đến các thông số kỹ thuật đi kèm với ký hiệu cầu chì như dòng điện định mức để lựa chọn cầu chì phù hợp. Việc sử dụng cầu chì không đúng thông số có thể dẫn đến hiện tượng cầu chì bị cháy sớm hoặc không bảo vệ được mạch điện hiệu quả.
