Kí hiệu nguồn điện trong sơ đồ mạch điện

Mô tả sản phẩm

Kí hiệu nguồn điện trong sơ đồ mạch điện thường được biểu diễn bằng các hình vẽ khác nhau tùy thuộc vào loại nguồn. Thông thường, nguồn điện một chiều (DC) được biểu diễn bằng một hình chữ nhật có cực dương (+) và cực âm (-) được đánh dấu rõ ràng, còn nguồn điện xoay chiều (AC) lại được biểu diễn khác.

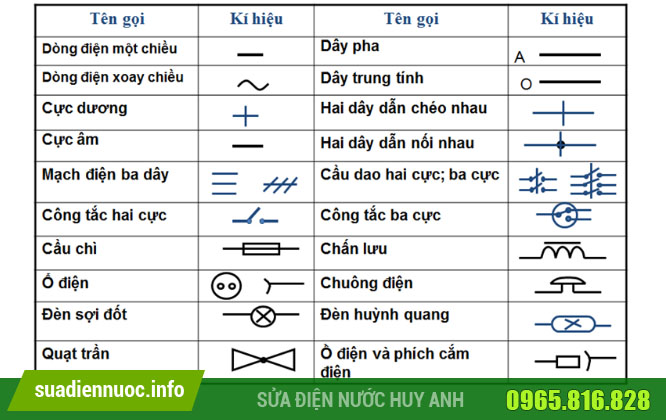

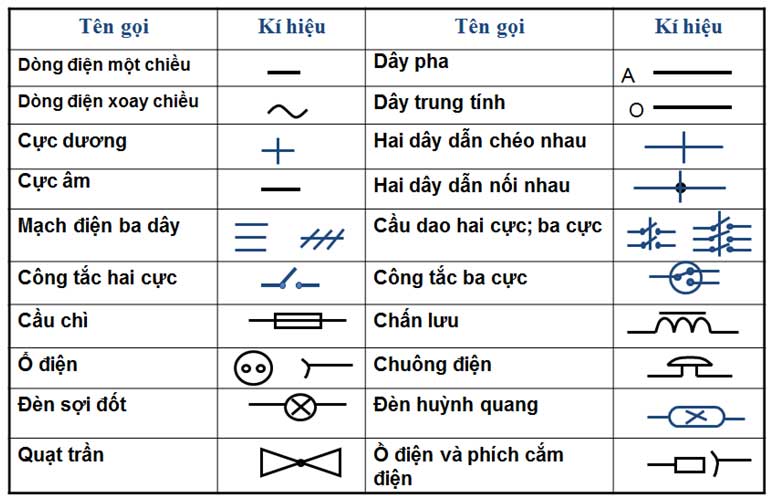

Các loại kí hiệu nguồn điện phổ biến

Nguồn điện một chiều (DC)

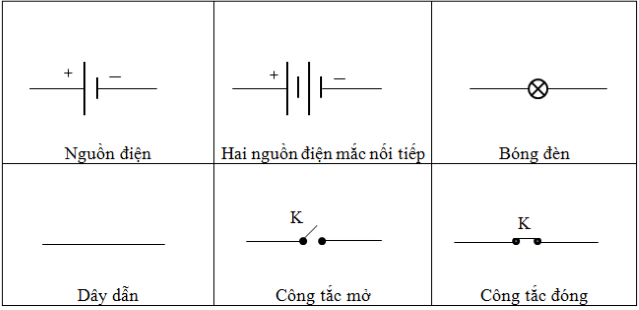

Nguồn điện một chiều (DC) được ký hiệu bằng một hình chữ nhật có hai đường ngắn hơn ở hai đầu. Đường dài hơn biểu thị cực dương (+), đường ngắn hơn biểu thị cực âm (-). Đôi khi, bạn sẽ thấy kí hiệu "+" và "-" được ghi rõ ràng bên cạnh các đường này. Điện áp của nguồn DC thường được ghi bên cạnh kí hiệu, ví dụ: 9V, 12V, 24V, v.v.

Nguồn điện xoay chiều (AC)

Nguồn điện xoay chiều (AC) thường được biểu diễn bằng một hình tròn hoặc một đường cong hình sin. Một số sơ đồ mạch điện phức tạp hơn có thể sử dụng một hình chữ nhật với ký hiệu "~" bên trong để chỉ nguồn AC. Tương tự như nguồn DC, điện áp của nguồn AC cũng thường được ghi bên cạnh kí hiệu, ví dụ: 220V, 110V.

Nguồn điện pin

Pin được biểu diễn bằng các hình vẽ khác nhau tùy thuộc vào loại pin. Pin đơn giản có thể được biểu diễn bằng hai đường song song, một dài hơn một ngắn hơn, tương tự như nguồn DC. Pin có nhiều cell có thể được thể hiện bằng nhiều hình chữ nhật nối tiếp nhau.

Biểu diễn điện áp và dòng điện

Ngoài kí hiệu nguồn, trong sơ đồ mạch điện, người ta còn dùng các kí hiệu khác để biểu diễn điện áp (V) và dòng điện (A). Điện áp được biểu diễn bằng chữ V, dòng điện được biểu diễn bằng chữ A. Việc hiểu rõ các kí hiệu này rất quan trọng để phân tích và thiết kế mạch điện một cách chính xác.
