Điện Trở Ký Hiệu

Mô tả sản phẩm

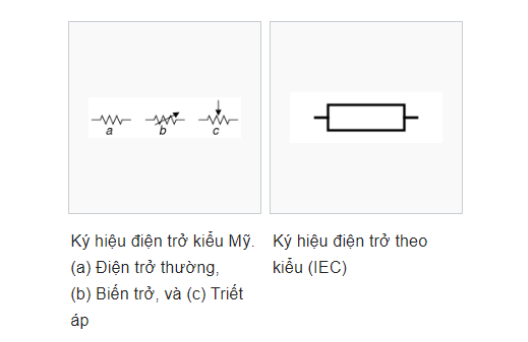

Ký hiệu của điện trở trong mạch điện thường được biểu diễn bằng một hình chữ nhật hoặc một đường zic-zac. Hình chữ nhật thường được sử dụng trong sơ đồ mạch điện đơn giản, trong khi đường zic-zac được dùng nhiều hơn trong các sơ đồ phức tạp hoặc để tiết kiệm không gian. Thêm vào đó, giá trị điện trở (đơn vị Ohm, ký hiệu Ω) thường được ghi trực tiếp bên cạnh ký hiệu.

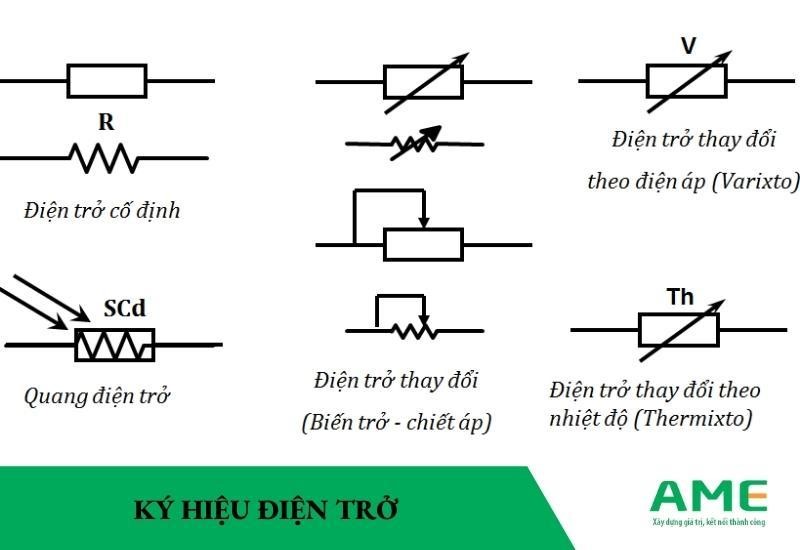

Các Ký Hiệu Điện Trở Thường Gặp

Ký hiệu hình chữ nhật:

Đây là ký hiệu đơn giản nhất, thể hiện bằng một hình chữ nhật với các đầu nối ở hai bên. Giá trị điện trở thường được ghi bên cạnh hình chữ nhật.

Ký hiệu đường zic-zac:

Ký hiệu này thường được sử dụng trong các sơ đồ mạch điện phức tạp hơn, đặc biệt là trong các bản vẽ kỹ thuật điện tử. Đường zic-zac tượng trưng cho sự cản trở dòng điện của điện trở.

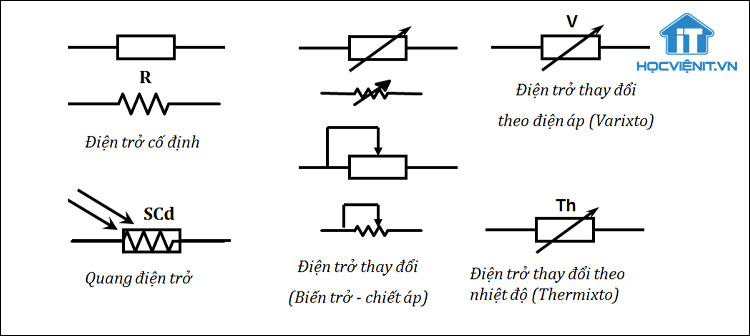

Phân loại điện trở dựa trên ký hiệu

Mặc dù ký hiệu cơ bản khá đơn giản, nhưng một số điện trở chuyên dụng có thể có ký hiệu bổ sung để chỉ ra các đặc điểm riêng biệt, ví dụ như: điện trở chỉnh, điện trở nhiệt, điện trở phụ thuộc ánh sáng... Tuy nhiên, những ký hiệu bổ sung này thường được định nghĩa trong tài liệu kỹ thuật cụ thể của từng loại linh kiện.

Cách đọc ký hiệu điện trở

Việc đọc ký hiệu điện trở phụ thuộc vào cách ghi giá trị của nó. Đối với các điện trở thông thường, giá trị sẽ được ghi trực tiếp bằng số. Tuy nhiên, đối với các điện trở nhỏ, giá trị có thể được mã hóa bằng các vòng màu. Hiểu được mã màu trên điện trở là rất quan trọng để xác định chính xác giá trị của nó.

Tóm lại

Ký hiệu điện trở rất quan trọng trong việc vẽ và hiểu sơ đồ mạch điện. Hiểu rõ các ký hiệu và cách đọc giá trị điện trở sẽ giúp bạn dễ dàng phân tích và thiết kế mạch điện hiệu quả hơn. Hãy nhớ rằng, việc sử dụng ký hiệu chính xác sẽ đảm bảo sự rõ ràng và chính xác của sơ đồ mạch điện.
