Công Kí Hiệu Là Gì?

Mô tả sản phẩm

Công kí hiệu là các ký hiệu, biểu tượng được sử dụng trong bản vẽ kỹ thuật, đặc biệt là trong lĩnh vực xây dựng và kỹ thuật, để biểu diễn các yếu tố, vật liệu, thiết bị hoặc quá trình một cách ngắn gọn và chính xác. Chúng giúp người đọc bản vẽ dễ dàng hiểu và diễn giải thông tin một cách nhanh chóng, tránh những mô tả dài dòng và dễ gây nhầm lẫn.

Các Loại Công Kí Hiệu Thường Gặp

Kí hiệu vật liệu:

Những ký hiệu này dùng để chỉ ra loại vật liệu được sử dụng trong công trình, ví dụ: bê tông, thép, gạch, gỗ… Mỗi loại vật liệu thường có một ký hiệu riêng biệt, dễ nhận biết và được quy định trong các tiêu chuẩn kỹ thuật.

Kí hiệu thiết bị:

Kí hiệu này dùng để biểu diễn các thiết bị, máy móc được sử dụng trong công trình, ví dụ: máy bơm, quạt gió, van… Việc sử dụng kí hiệu giúp tiết kiệm không gian trên bản vẽ và dễ dàng nhận biết chức năng của từng thiết bị.

Kí hiệu kết cấu:

Những kí hiệu này biểu diễn các bộ phận cấu thành của công trình, ví dụ: cột, dầm, sàn, tường… Chúng giúp thể hiện rõ ràng mối quan hệ giữa các bộ phận và cấu trúc tổng thể của công trình.

Kí hiệu kích thước:

Kí hiệu này dùng để thể hiện kích thước của các bộ phận trong công trình, bao gồm chiều dài, chiều rộng, chiều cao… Chúng được thể hiện bằng các đường, mũi tên và số liệu cụ thể.

Ứng Dụng Của Công Kí Hiệu

Công kí hiệu được ứng dụng rộng rãi trong nhiều lĩnh vực, đặc biệt là:

Xây dựng:

Trong bản vẽ xây dựng, công kí hiệu giúp thể hiện chi tiết các bộ phận cấu thành của công trình, vật liệu sử dụng, vị trí lắp đặt thiết bị… đảm bảo quá trình thi công diễn ra chính xác và hiệu quả.

Kỹ thuật điện:

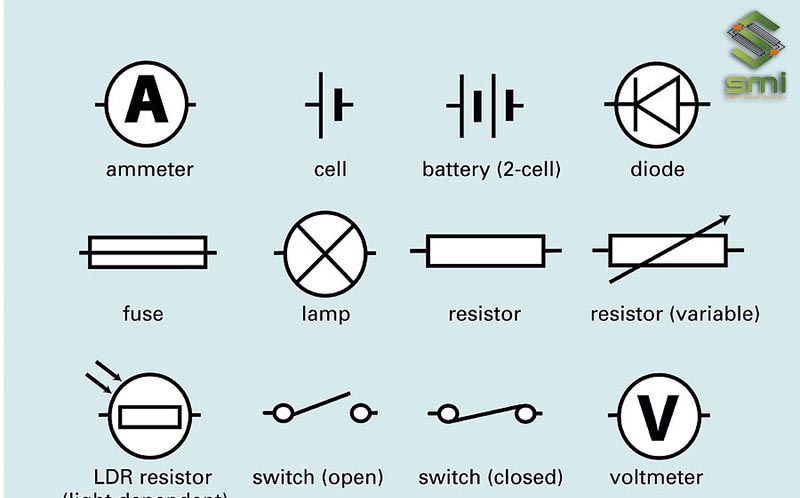

Trong các sơ đồ mạch điện, công kí hiệu giúp biểu diễn các linh kiện điện tử, thiết bị điện một cách rõ ràng, giúp cho việc thiết kế, lắp đặt và bảo trì hệ thống điện trở nên dễ dàng hơn.

Cơ khí:

Trong bản vẽ cơ khí, công kí hiệu được sử dụng để thể hiện các chi tiết máy, mối ghép, kích thước… giúp cho việc sản xuất và lắp ráp máy móc được chính xác. Việc hiểu và sử dụng thành thạo công kí hiệu là rất quan trọng đối với các kỹ sư, kiến trúc sư và những người làm việc trong lĩnh vực kỹ thuật. Nó giúp tiết kiệm thời gian, công sức và đảm bảo tính chính xác trong quá trình thiết kế, thi công và vận hành công trình.
