Cơ cấu tay quay con trượt

Mô tả sản phẩm

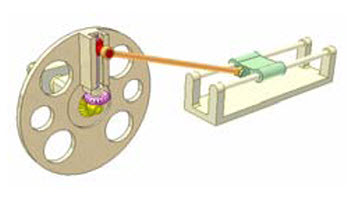

Cơ cấu tay quay con trượt là một cơ cấu biến đổi chuyển động quay thành chuyển động tịnh tiến hoặc ngược lại. Nó bao gồm một tay quay gắn với một thanh trượt thông qua một khớp trượt. Khi tay quay quay, thanh trượt sẽ di chuyển tịnh tiến theo một đường thẳng.

Cấu tạo và nguyên lý hoạt động

Các bộ phận chính:

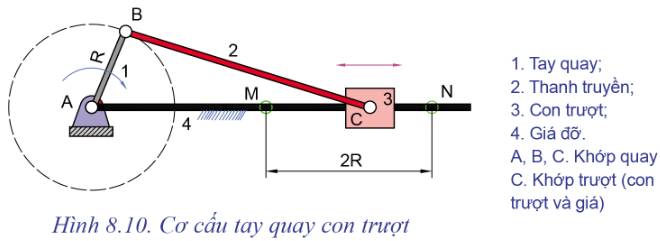

Cơ cấu tay quay con trượt cơ bản bao gồm ba bộ phận chính: tay quay (crank), thanh trượt (slider), và khớp trượt (slide). Tay quay là một thanh cứng quay quanh một điểm cố định. Thanh trượt di chuyển dọc theo một đường ray hoặc thanh dẫn hướng. Khớp trượt cho phép tay quay và thanh trượt kết nối với nhau và chuyển động tương đối giữa chúng.

Nguyên lý hoạt động:

Khi tay quay quay, nó kéo thanh trượt theo chuyển động tịnh tiến. Khoảng cách di chuyển của thanh trượt phụ thuộc vào chiều dài của tay quay và góc quay. Ngược lại, nếu ta tác động lực lên thanh trượt để di chuyển nó, tay quay sẽ quay theo. Chuyển động này được tạo ra nhờ mối liên hệ hình học giữa tay quay và thanh trượt, được xác định bởi các thông số hình học của cơ cấu.

Ứng dụng của cơ cấu tay quay con trượt

Cơ cấu tay quay con trượt được ứng dụng rộng rãi trong nhiều lĩnh vực kỹ thuật khác nhau, ví dụ như: máy bơm piston, máy nén khí, động cơ đốt trong, máy ép, máy tiện, và nhiều loại máy móc khác cần biến đổi chuyển động quay thành chuyển động tịnh tiến hoặc ngược lại. Tính đơn giản và hiệu quả của cơ cấu này đã làm cho nó trở thành một trong những cơ cấu cơ bản và quan trọng nhất trong kỹ thuật máy.

Phân loại cơ cấu tay quay con trượt

Cơ cấu tay quay con trượt có thể được phân loại theo nhiều cách khác nhau, dựa trên các yếu tố như: loại khớp nối, hình dạng tay quay và thanh trượt, cũng như ứng dụng cụ thể. Ví dụ, có thể phân loại dựa trên loại khớp trượt (trượt thẳng, trượt cong), hoặc dựa trên kiểu truyền động (truyền động trực tiếp, truyền động gián tiếp).

Ưu điểm và nhược điểm

Ưu điểm:

Cơ cấu này có cấu tạo đơn giản, dễ chế tạo và bảo trì. Hiệu suất truyền động cao, có khả năng chịu tải lớn. Ứng dụng rộng rãi.

Nhược điểm:

Chuyển động của thanh trượt không đều, tốc độ thay đổi theo thời gian. Có thể xuất hiện hiện tượng mài mòn giữa các chi tiết do ma sát.
