Cấu tạo Relay 5 chân

Mô tả sản phẩm

Relay 5 chân thường được sử dụng rộng rãi trong các mạch điện tử, với một cuộn dây điều khiển và 1 cặp tiếp điểm. Cấu tạo chính bao gồm cuộn dây, tiếp điểm thường đóng (NC), tiếp điểm thường mở (NO), và hai chân nguồn.

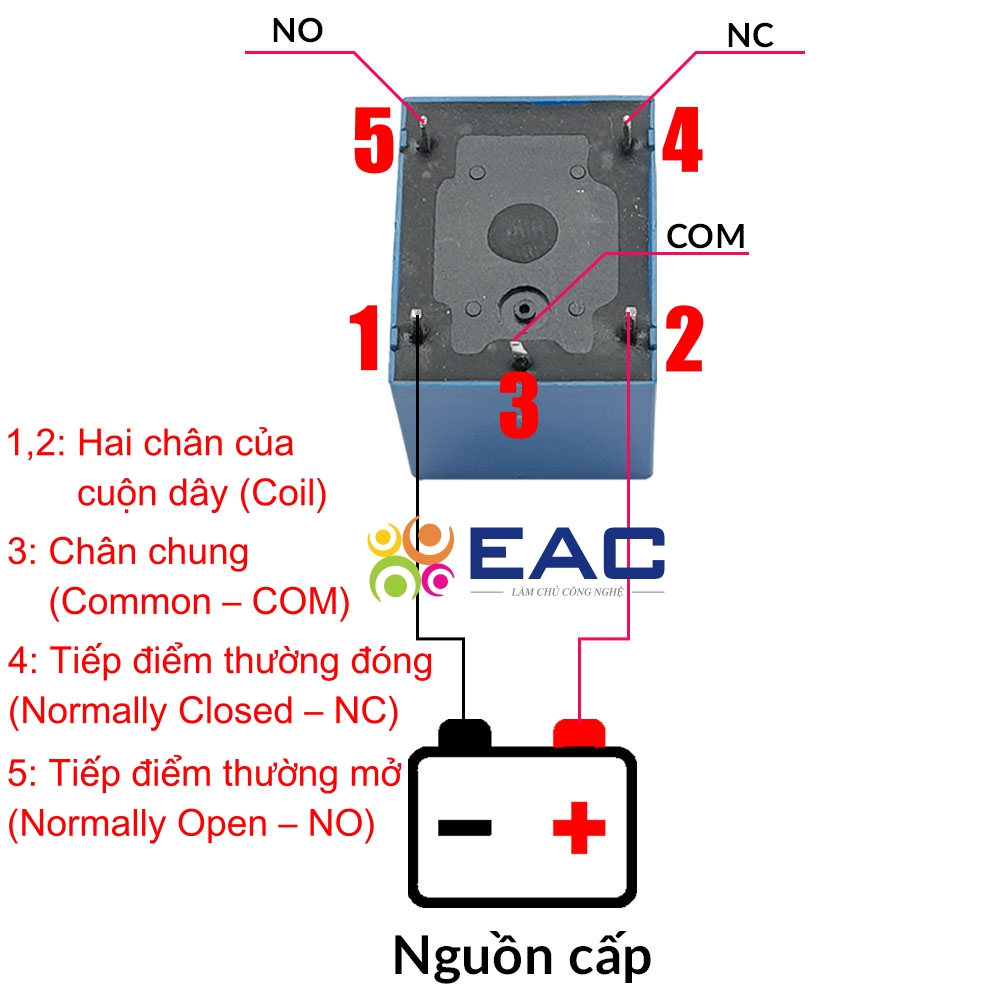

Các bộ phận chính của Relay 5 chân

Cuộn dây điều khiển:

Đây là bộ phận quan trọng nhất, khi có dòng điện chạy qua cuộn dây sẽ tạo ra từ trường, làm cho tiếp điểm chuyển trạng thái.

Tiếp điểm thường đóng (NC):

Khi cuộn dây không có dòng điện, tiếp điểm NC được kết nối. Khi có dòng điện chạy qua cuộn dây, tiếp điểm NC sẽ ngắt kết nối.

Tiếp điểm thường mở (NO):

Ngược lại với NC, khi cuộn dây không có dòng điện, tiếp điểm NO sẽ ngắt kết nối. Khi có dòng điện chạy qua cuộn dây, tiếp điểm NO sẽ được kết nối.

Hai chân nguồn:

Hai chân này dùng để cấp nguồn cho cuộn dây điều khiển, giúp nó hoạt động.

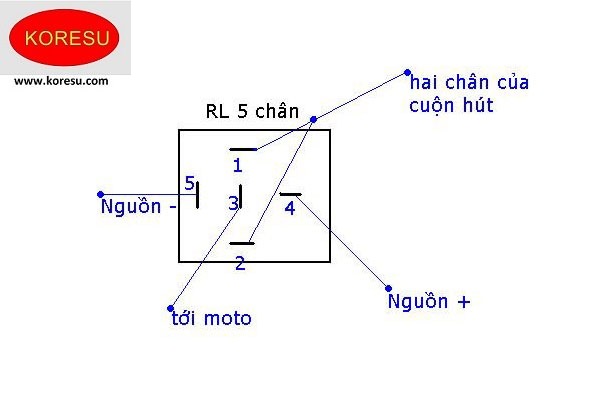

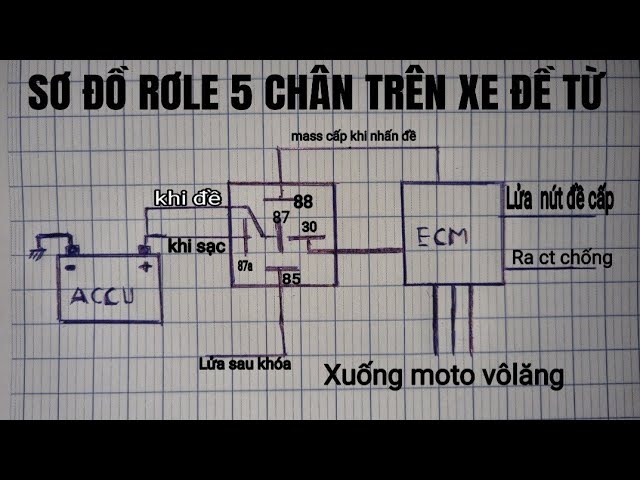

Sơ đồ chân Relay 5 chân

Thông thường, các chân được đánh số từ 1 đến 5. Tuy nhiên, việc đánh số này có thể thay đổi tùy thuộc vào nhà sản xuất. Vì vậy, bạn cần tham khảo datasheet của relay cụ thể. Nhưng nhìn chung, việc hiểu chức năng của từng chân (cuộn dây, NC, NO) là quan trọng hơn việc nhớ chính xác số chân.

Ứng dụng của Relay 5 chân

Relay 5 chân được sử dụng rộng rãi trong nhiều ứng dụng khác nhau, bao gồm điều khiển tải điện, bảo vệ mạch điện, tự động hóa công nghiệp, và nhiều ứng dụng khác cần điều khiển dòng điện lớn bằng tín hiệu điện nhỏ.
