Cấu tạo máy phát điện xoay chiều một pha

Mô tả sản phẩm

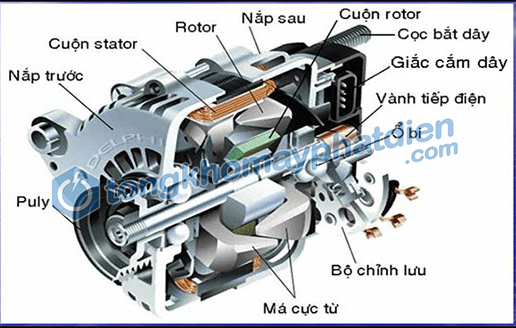

Máy phát điện xoay chiều một pha hoạt động dựa trên hiện tượng cảm ứng điện từ. Cấu tạo chính của nó gồm hai bộ phận chính: phần cảm và phần ứng. Để hiểu rõ hơn, chúng ta cùng đi sâu vào từng thành phần.

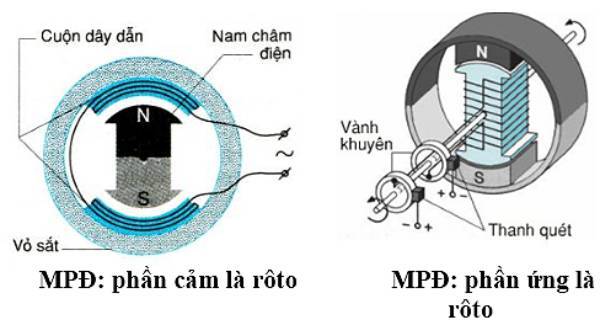

Phần Cảm

Nam châm (Rotor):

Nam châm là phần tạo ra từ trường quay. Trong máy phát điện nhỏ, thường sử dụng nam châm vĩnh cửu. Với máy phát điện công suất lớn, người ta dùng nam châm điện, được kích từ bởi một nguồn điện một chiều. Nam châm này quay quanh trục của máy.

Vòng bi:

Vòng bi giúp cho roto quay dễ dàng và ổn định, giảm thiểu ma sát.

Phần Ứng

Cuộn dây stato (Stator):

Đây là phần cố định, gồm nhiều vòng dây dẫn điện quấn quanh một lõi sắt. Khi từ trường quay của roto cắt qua cuộn dây stato, sẽ xuất hiện suất điện động cảm ứng xoay chiều trong cuộn dây. Số vòng dây và cấu tạo lõi sắt ảnh hưởng trực tiếp đến hiệu điện thế và công suất của máy phát.

Lõi thép:

Lõi thép được làm từ các lá thép kỹ thuật điện, ghép lại với nhau. Lõi thép có tác dụng dẫn từ, giúp cho từ trường được dẫn hướng tốt hơn, giảm hao phí do dòng điện Fu-cô.

Tổng kết

Máy phát điện xoay chiều một pha hoạt động dựa trên nguyên lý cảm ứng điện từ. Sự quay của phần cảm (nam châm) trong phần ứng (cuộn dây) tạo ra từ thông biến thiên, từ đó sinh ra suất điện động cảm ứng xoay chiều trên cuộn dây. Cấu tạo của nó bao gồm phần cảm (nam châm và vòng bi) và phần ứng (cuộn dây và lõi thép). Hiểu rõ cấu tạo này giúp chúng ta vận hành và bảo trì máy phát điện hiệu quả hơn.
