Cấu tạo của Ampe kế

Mô tả sản phẩm

Ampe kế là dụng cụ đo cường độ dòng điện. Cấu tạo của ampe kế gồm các bộ phận chính như sau:

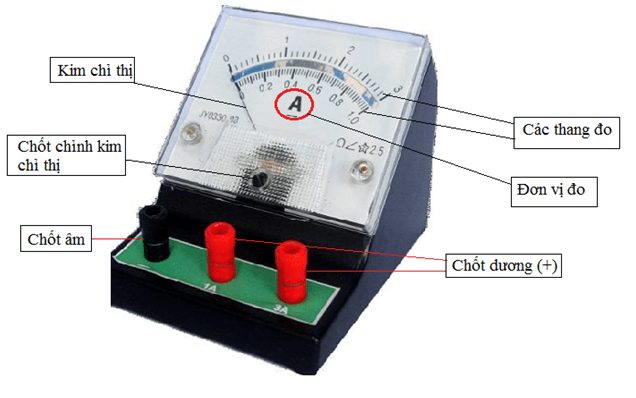

Các bộ phận chính của Ampe kế

1. Kim chỉ thị:

Kim chỉ thị giúp hiển thị giá trị cường độ dòng điện được đo trên thang chia độ. Chất liệu kim thường là nhôm nhẹ, dễ di chuyển.

2. Thang đo:

Thang đo là phần được in hoặc khắc trên mặt ampe kế, cho biết các giá trị cường độ dòng điện tương ứng với vị trí của kim chỉ thị. Thang đo có thể chia nhỏ thành nhiều vạch, giúp đo chính xác hơn.

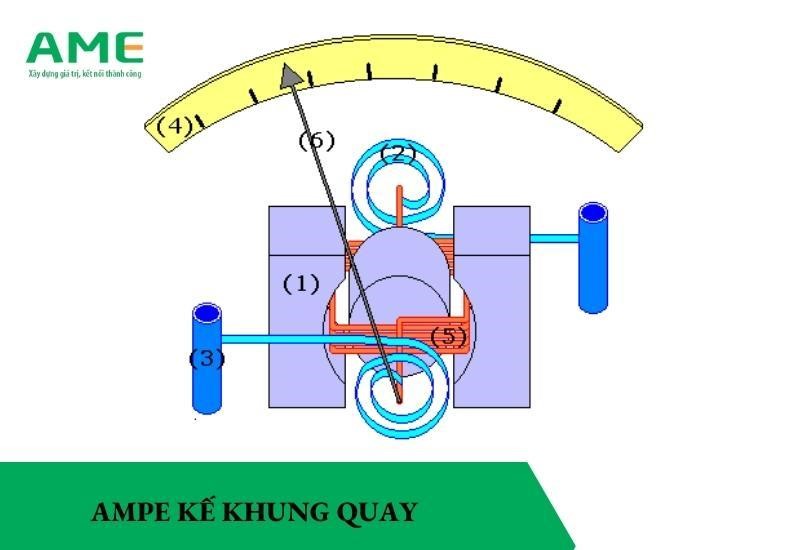

3. Cuộn dây chuyển động:

Đây là một cuộn dây dẫn điện có nhiều vòng quấn, được đặt trong từ trường của nam châm vĩnh cửu. Khi có dòng điện chạy qua cuộn dây này, nó sẽ tạo ra lực từ tương tác với từ trường, làm cho kim chỉ thị chuyển động. Điện trở của cuộn dây này rất nhỏ để tránh ảnh hưởng đến cường độ dòng điện cần đo.

4. Nam châm vĩnh cửu:

Nam châm vĩnh cửu tạo ra từ trường cần thiết để tương tác với cuộn dây chuyển động. Từ trường này giúp cho kim chỉ thị có thể phản ứng chính xác với cường độ dòng điện.

5. Lõi sắt:

Một số loại ampe kế sử dụng lõi sắt (lõi từ) để tập trung từ trường, tăng độ nhạy và độ chính xác của thiết bị.

6. Mạch bảo vệ:

Để bảo vệ ampe kế khỏi bị hư hỏng do dòng điện quá lớn, ampe kế thường được trang bị một mạch bảo vệ, có thể là một điện trở shunt hoặc cầu chì.

7. Vỏ bảo vệ:

Vỏ ampe kế thường làm bằng nhựa hoặc kim loại, có tác dụng bảo vệ các bộ phận bên trong khỏi tác động của môi trường bên ngoài.

Phân loại Ampe kế

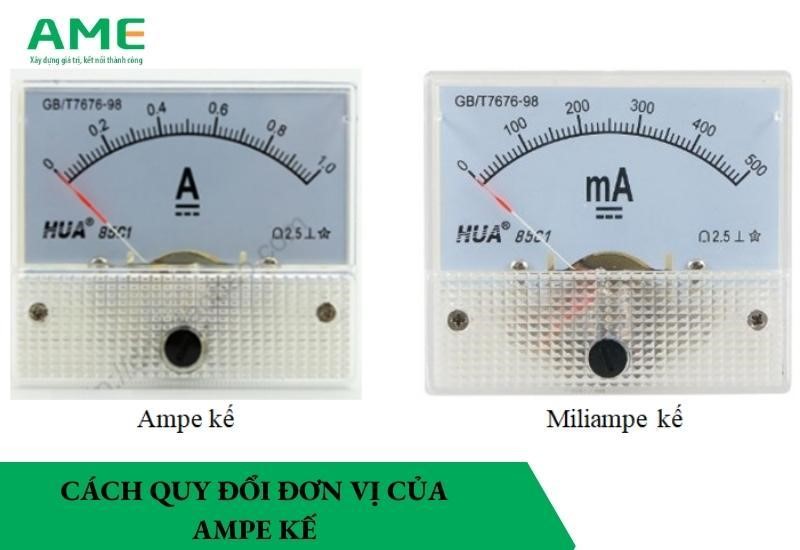

Ampe kế được phân loại theo nhiều tiêu chí khác nhau, bao gồm loại điện tử hay cơ, phạm vi đo, độ chính xác...
