Cách vẽ đường cong trong CAD

Mô tả sản phẩm

Bạn muốn biết cách vẽ đường cong trong CAD? Có nhiều cách để vẽ đường cong trong AutoCAD, tùy thuộc vào loại đường cong bạn cần. Bài viết này sẽ hướng dẫn bạn một số phương pháp phổ biến và hiệu quả nhất.

Các phương pháp vẽ đường cong trong CAD

1. Sử dụng lệnh ARC (Vẽ cung tròn):

Vẽ cung tròn là một trong những cách đơn giản nhất để tạo đường cong trong CAD. Bạn có thể chỉ định bán kính, điểm bắt đầu, điểm kết thúc hoặc các thông số khác để tạo ra cung tròn mong muốn. Lệnh ARC cho phép bạn tạo ra nhiều loại cung tròn khác nhau, đáp ứng nhiều nhu cầu thiết kế.

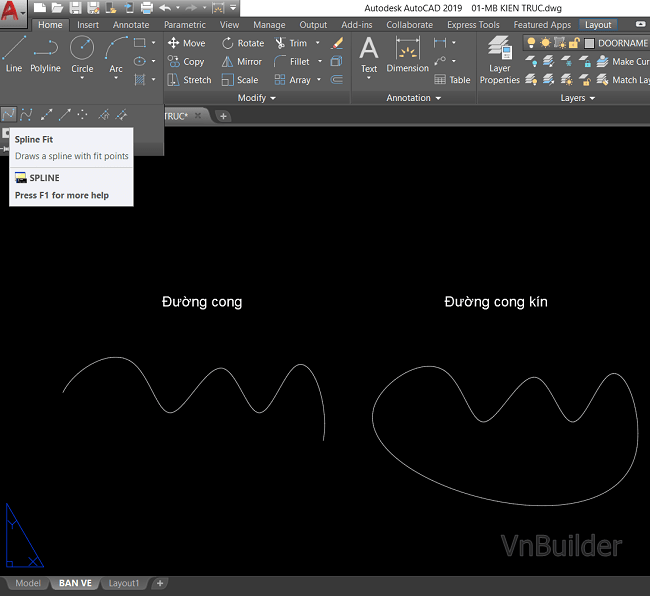

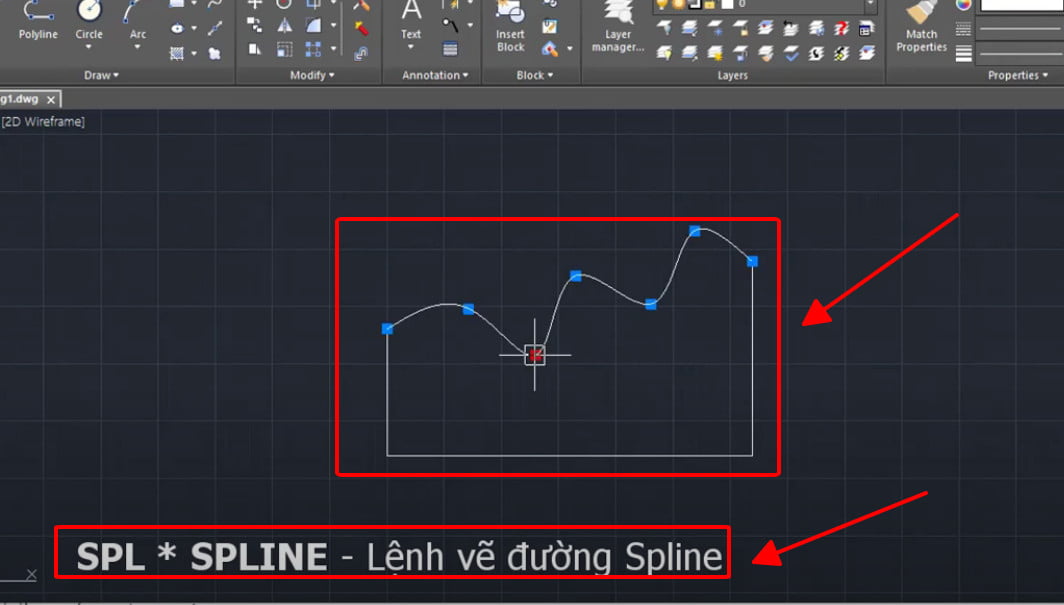

2. Sử dụng lệnh SPLINE (Vẽ đường spline):

Đường spline là một loại đường cong mượt mà, được định nghĩa bởi một chuỗi các điểm điều khiển. Lệnh SPLINE trong CAD cho phép bạn tạo ra các đường cong phức tạp, uyển chuyển hơn so với cung tròn. Bạn có thể điều chỉnh các điểm điều khiển để thay đổi hình dạng của đường cong. Đây là lựa chọn tuyệt vời cho việc tạo các đường cong tự do và phức tạp.

3. Sử dụng lệnh POLYLINE (Vẽ đa tuyến):

Lệnh POLYLINE cho phép bạn tạo ra một chuỗi các đoạn thẳng liên tiếp. Bằng cách điều chỉnh các điểm nối, bạn có thể tạo ra đường cong xấp xỉ. Mặc dù không mượt mà như đường spline, nhưng phương pháp này rất hữu ích khi bạn cần tạo đường cong đơn giản và nhanh chóng.

4. Sử dụng lệnh ELLIPSE (Vẽ elip):

Nếu bạn cần vẽ một elip hoặc một hình oval, lệnh ELLIPSE là lựa chọn lý tưởng. Bạn có thể chỉ định trục chính và trục phụ để tạo ra elip với kích thước mong muốn.

5. Sử dụng lệnh PEDIT (Chỉnh sửa đa tuyến):

Sau khi tạo ra đường cong bằng các lệnh trên, bạn có thể sử dụng lệnh PEDIT để chỉnh sửa, làm mịn hoặc chuyển đổi đường cong. Lệnh này cung cấp nhiều tùy chọn để điều chỉnh hình dạng và tính chất của đường cong. Chọn phương pháp phù hợp nhất dựa trên yêu cầu thiết kế của bạn. Hãy thử nghiệm với các lệnh khác nhau để tìm ra cách tốt nhất để tạo ra đường cong mong muốn trong bản vẽ CAD của bạn. Hiểu rõ các lệnh và tính năng này sẽ giúp bạn nâng cao kỹ năng sử dụng AutoCAD một cách hiệu quả.
