Cách chỉnh tỉ lệ 1:1 trong CAD

Mô tả sản phẩm

Muốn chỉnh tỉ lệ 1:1 trong CAD, bạn cần điều chỉnh tỷ lệ plot hoặc tỷ lệ hiển thị bản vẽ sao cho kích thước trên màn hình và kích thước bản vẽ in ra trùng khớp với kích thước thực tế. Có một số cách để làm điều này tùy thuộc vào mục đích sử dụng của bạn.

Điều chỉnh tỷ lệ Plot (In)

Bước 1: Mở hộp thoại Plot

Truy cập vào lệnh Plot (hoặc Print) bằng cách nhấn Ctrl+P hoặc tìm trong menu File.

Bước 2: Chọn Plot Scale

Trong hộp thoại Plot, tìm phần "Plot Scale" hoặc "Scale". Bạn sẽ tìm thấy nhiều tùy chọn tỷ lệ khác nhau. Chọn "1:1" hoặc "1" tùy thuộc vào phiên bản CAD bạn đang sử dụng.

Bước 3: Kiểm tra kích thước giấy và vùng vẽ

Đảm bảo kích thước giấy bạn chọn đủ lớn để chứa toàn bộ bản vẽ ở tỷ lệ 1:1. Kiểm tra vùng vẽ (Plot Area) để chắc chắn rằng nó bao gồm tất cả các đối tượng cần in.

Bước 4: In bản vẽ

Sau khi đã kiểm tra tất cả thông số, nhấn nút "OK" hoặc "Print" để in bản vẽ.

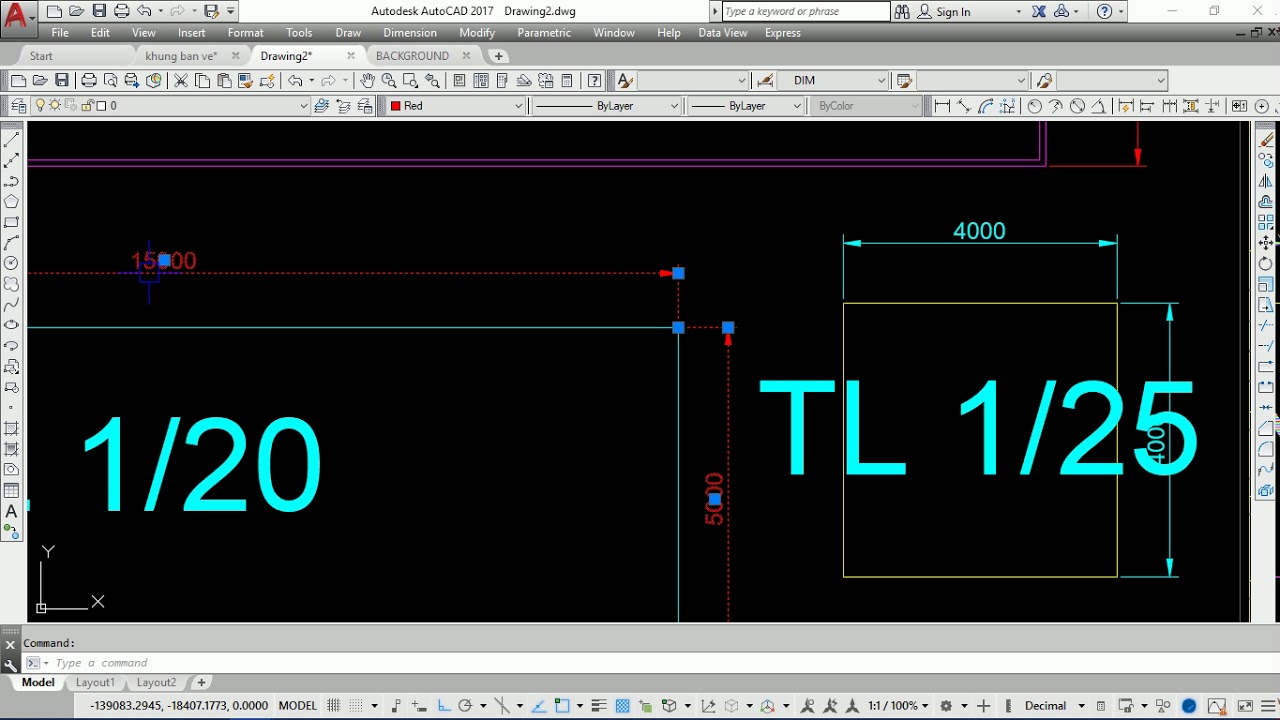

Điều chỉnh tỷ lệ hiển thị (View Scale)

Bước 1: Sử dụng lệnh Zoom

Sử dụng lệnh Zoom để điều chỉnh tỷ lệ hiển thị bản vẽ. Bạn có thể nhập "1:1" trực tiếp vào lệnh Zoom, hoặc sử dụng các tùy chọn Zoom như Zoom Extents (phóng toàn bộ bản vẽ) sau đó điều chỉnh bằng lệnh Zoom Window.

Bước 2: Sử dụng thanh công cụ

Một số phiên bản CAD có thanh công cụ hiển thị tỷ lệ phóng to. Bạn có thể tìm kiếm và điều chỉnh tỷ lệ từ đây.

Bước 3: Kiểm tra tỷ lệ hiển thị

Sau khi điều chỉnh, kiểm tra lại bằng cách đo các đối tượng trên màn hình và so sánh với kích thước thực tế để chắc chắn tỷ lệ đã đạt được 1:1.

Lưu ý: Để đạt được tỷ lệ 1:1 chính xác, bạn cần đảm bảo đơn vị của bản vẽ đã được thiết lập chính xác (ví dụ: mm, cm, m, inch) và các đối tượng được vẽ với kích thước thực tế.
