Bạn đang tìm hiểu về các ký hiệu trong sơ đồ mạch điện công nghiệp? Bài viết này sẽ giải đáp thắc mắc của bạn và cung cấp thông tin chi tiết về các ký hiệu thường gặp, giúp bạn dễ dàng đọc hiểu và phân tích sơ đồ mạch điện.

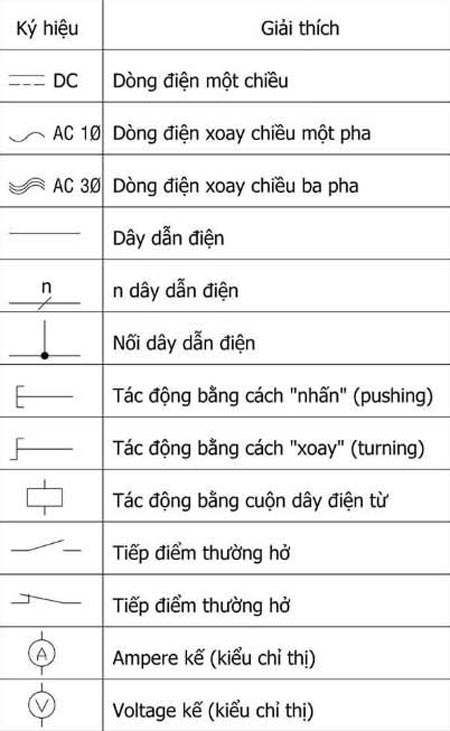

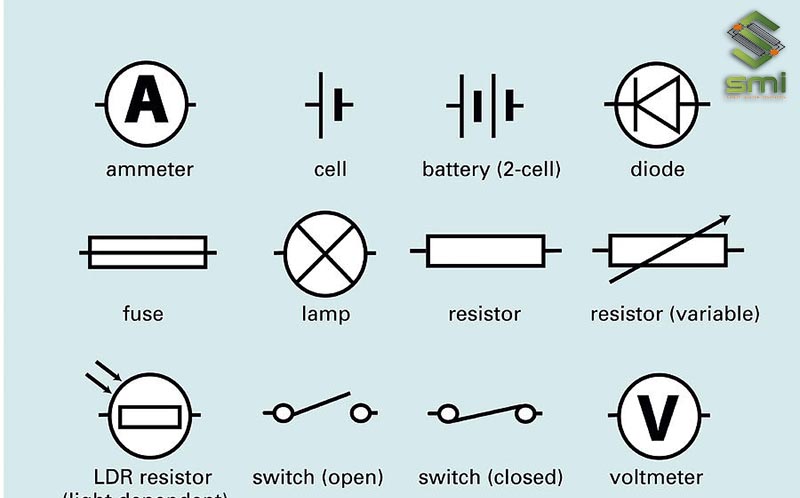

Các ký hiệu cơ bản trong sơ đồ mạch điện công nghiệp
Nguồn điện
Ký hiệu nguồn điện thường được biểu diễn bằng một hình chữ nhật với cực dương (+) và cực âm (-). Nguồn điện một chiều (DC) thường có ký hiệu là một đường thẳng ngắn nối với một đường thẳng dài hơn, trong khi nguồn điện xoay chiều (AC) được biểu diễn bằng một đường cong hình sin. Các thông số như điện áp và dòng điện có thể được ghi bên cạnh ký hiệu.Điện trở
Điện trở được biểu diễn bằng một hình chữ nhật với các đường chéo bên trong. Giá trị điện trở (ohm) thường được ghi bên cạnh ký hiệu.Tụ điện
Tụ điện thường được biểu diễn bằng hai đường thẳng song song, đại diện cho hai bản cực của tụ. Giá trị dung lượng (Farad) thường được ghi bên cạnh ký hiệu.Cuộn cảm
Cuộn cảm được biểu diễn bằng một hình xoắn ốc. Giá trị độ tự cảm (Henry) thường được ghi bên cạnh ký hiệu.Công tắc
Công tắc được biểu diễn bằng một đường thẳng nối với hai tiếp điểm, mở hoặc đóng tùy thuộc vào trạng thái của công tắc. Có nhiều loại công tắc khác nhau, mỗi loại có ký hiệu riêng.Rơle
Rơle là một thiết bị điện từ dùng để điều khiển mạch điện. Ký hiệu của rơle thường bao gồm một cuộn dây điện từ và các tiếp điểm.Khởi động từ
Khởi động từ được sử dụng để điều khiển động cơ điện. Ký hiệu khởi động từ thường bao gồm các tiếp điểm chính và các tiếp điểm phụ.Động cơ điện
Động cơ điện thường được biểu diễn bằng một hình tròn với các ký hiệu đặc trưng. Loại động cơ (ví dụ: động cơ DC, động cơ AC) thường được ghi chú bên cạnh ký hiệu.Biểu đồ ký hiệu và ý nghĩa
Để hiểu rõ hơn về các ký hiệu, bạn nên tham khảo các bảng biểu đồ ký hiệu chuẩn quốc tế. Việc này giúp đảm bảo tính chính xác và tránh nhầm lẫn khi đọc và phân tích sơ đồ mạch điện.Lưu ý
Các ký hiệu trong sơ đồ mạch điện công nghiệp có thể thay đổi tùy thuộc vào tiêu chuẩn và quốc gia. Do đó, việc tham khảo tài liệu hướng dẫn cụ thể là rất cần thiết.Sản phẩm liên quan: công chúa tóc mây phần 2
