Ký hiệu điện trở và cách đọc giá trị

Mô tả sản phẩm

Các ký hiệu điện trở thường gặp bao gồm các vòng màu trên thân điện trở, mỗi vòng đại diện cho một chữ số hoặc hệ số nhân. Việc hiểu các ký hiệu này giúp bạn xác định chính xác giá trị điện trở cần sử dụng trong mạch điện. Bài viết này sẽ hướng dẫn bạn cách đọc các ký hiệu điện trở phổ biến.

Các loại ký hiệu điện trở

Ký hiệu điện trở 4 vòng màu

Điện trở 4 vòng màu là loại phổ biến nhất. Ba vòng màu đầu tiên đại diện cho các chữ số của giá trị điện trở, vòng cuối cùng biểu thị độ chính xác (tolerance). Ví dụ: nếu điện trở có các vòng màu nâu-đen-đỏ-vàng, giá trị của nó là 10 x 10² Ω ± 5% = 1kΩ ± 5%.

Ký hiệu điện trở 5 vòng màu

Điện trở 5 vòng màu có độ chính xác cao hơn so với loại 4 vòng. Bốn vòng đầu tiên biểu thị các chữ số của giá trị điện trở, vòng cuối cùng biểu thị độ chính xác. Ví dụ: nếu điện trở có các vòng màu nâu-đen-đỏ-vàng-nâu, giá trị của nó là 10 x 10² Ω ± 1% = 1kΩ ± 1%.

Ký hiệu điện trở chữ số

Một số điện trở có giá trị được in trực tiếp trên thân, thường kèm theo ký hiệu đơn vị Ω (ohm), kΩ (kiloohm) hoặc MΩ (megaohm). Đây là cách đơn giản nhất để xác định giá trị điện trở.

Ký hiệu điện trở ký hiệu đồ họa trong sơ đồ mạch điện

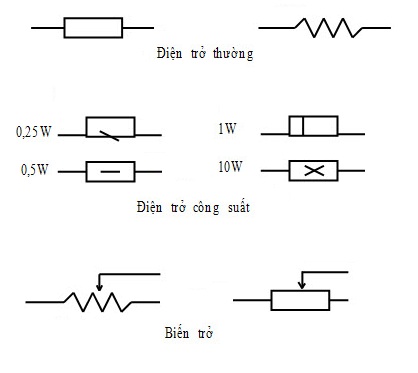

Trong sơ đồ mạch điện, điện trở thường được biểu diễn bằng một ký hiệu hình chữ nhật với hai đầu nối. Giá trị điện trở thường được ghi bên cạnh ký hiệu.

Bảng mã màu điện trở

Dưới đây là bảng mã màu thường được sử dụng để xác định giá trị điện trở:

Màu	Chữ số	Hệ số nhân	Độ chính xác (%)
Đen	0	1	-
Nâu	1	10	±1
Đỏ	2	100	±2
Cam	3	1000	±3
Vàng	4	10000	±5
Xanh lá cây	5	100000	±0.5
Xanh dương	6	1000000	±0.25
Tím	7	10000000	±0.1
Xám	8	100000000	±0.05
Trắng	9	1000000000	±10
Vàng	-	-	±5
Bạc	-	-	±10
Không màu	-	-	±20
