Bo Tròn Góc trong CAD: Hướng Dẫn Chi Tiết

Mô tả sản phẩm

Bo tròn góc trong CAD là một thao tác thường dùng để làm mịn các cạnh góc cạnh của hình vẽ, tạo nên vẻ ngoài chuyên nghiệp và thẩm mỹ hơn. Có nhiều cách để bo tròn góc trong CAD, tùy thuộc vào phần mềm CAD bạn đang sử dụng và yêu cầu cụ thể của bản vẽ.

Các Phương Pháp Bo Tròn Góc trong CAD

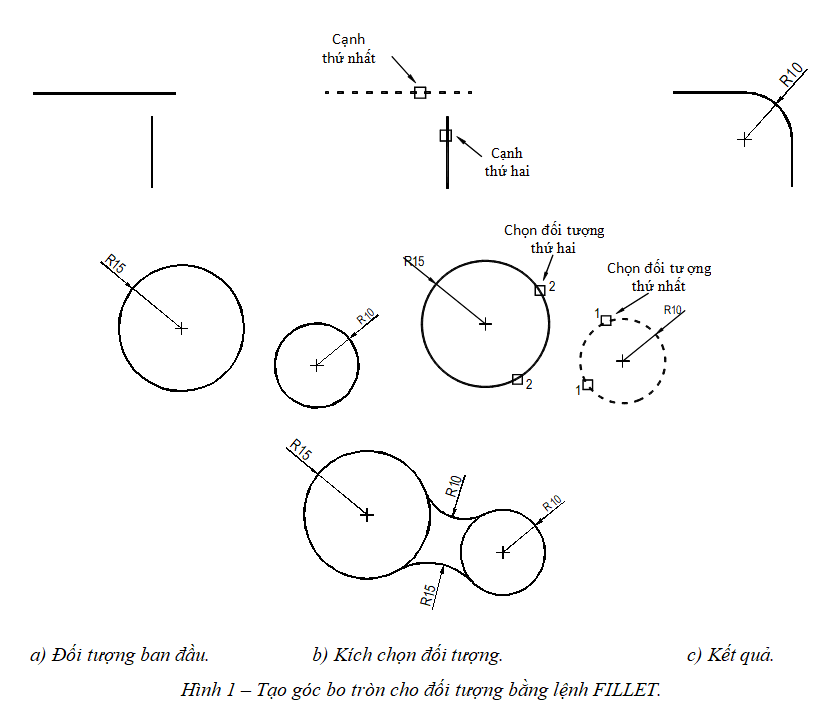

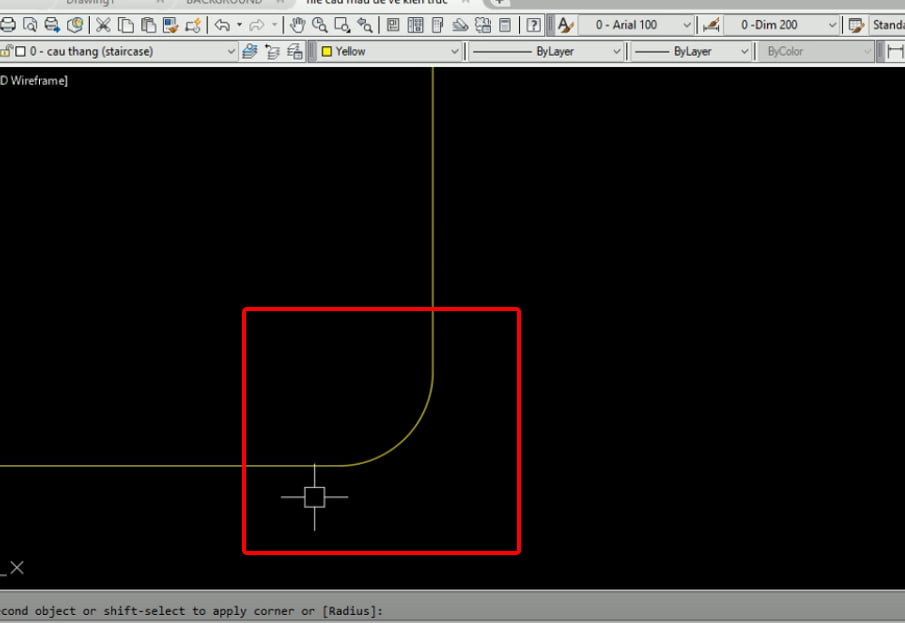

Sử dụng lệnh Fillet

Lệnh Fillet là cách phổ biến nhất để bo tròn góc trong CAD. Lệnh này cho phép bạn chỉ định bán kính bo tròn và chọn các cạnh cần bo tròn. Bạn có thể bo tròn các góc đơn lẻ hoặc nhiều góc cùng một lúc. Để sử dụng lệnh này, bạn thường gõ lệnh "fillet" hoặc tìm lệnh tương ứng trong menu. Sau đó, bạn sẽ được yêu cầu nhập bán kính bo tròn và chọn các cạnh cần bo tròn. Một số phiên bản CAD cho phép bạn chọn bán kính bo tròn mặc định để tăng tốc độ làm việc.

Sử dụng lệnh Chamfer

Lệnh Chamfer tạo ra một cạnh nghiêng thay vì một đường cong tròn. Thay vì chỉ định bán kính, bạn sẽ chỉ định độ dài của hai cạnh tạo thành góc nghiêng. Đây là một lựa chọn phù hợp khi bạn cần tạo ra các cạnh góc cạnh sắc nét hơn, nhưng vẫn làm mềm góc so với góc nhọn ban đầu. Cách sử dụng lệnh Chamfer tương tự như lệnh Fillet, bạn chỉ cần chọn lệnh và chỉ định các thông số cần thiết.

Bo tròn góc tự động

Một số phần mềm CAD có tính năng bo tròn góc tự động. Tính năng này cho phép bạn chỉ định bán kính bo tròn và phần mềm sẽ tự động bo tròn tất cả các góc phù hợp trong vùng chọn của bạn. Tính năng này giúp tiết kiệm thời gian và công sức, đặc biệt khi bạn cần bo tròn nhiều góc cùng một lúc.

Mẹo và Thủ Thuật

• Luôn kiểm tra lại bán kính bo tròn trước khi áp dụng để đảm bảo tính chính xác của bản vẽ. • Sử dụng lệnh Undo để nhanh chóng hoàn tác thao tác bo tròn nếu cần thiết. • Tìm hiểu các tùy chọn nâng cao của lệnh Fillet và Chamfer để tối ưu hóa quy trình làm việc. • Đối với các hình vẽ phức tạp, hãy chia nhỏ công việc thành các phần nhỏ hơn để dễ dàng quản lý.

Kết luận

Bo tròn góc trong CAD là một kỹ năng quan trọng cần thiết cho bất kỳ người dùng CAD nào. Hiểu rõ các phương pháp và thủ thuật khác nhau sẽ giúp bạn tạo ra các bản vẽ chuyên nghiệp, chính xác và hiệu quả hơn. Hãy luyện tập thường xuyên để thành thạo các lệnh này.
