Biểu Đồ Nội Lực Dầm Đơn Giản

Mô tả sản phẩm

Bạn đang tìm hiểu về cách vẽ biểu đồ nội lực dầm đơn giản? Bài viết này sẽ hướng dẫn bạn cách vẽ biểu đồ nội lực dầm một cách dễ hiểu và chính xác, giúp bạn hiểu rõ hơn về phân bố nội lực trong dầm.

Các bước vẽ biểu đồ nội lực dầm đơn giản

Bước 1: Xác định các lực tác dụng lên dầm

Trước khi vẽ biểu đồ nội lực, bạn cần xác định tất cả các lực tác dụng lên dầm, bao gồm trọng lượng riêng của dầm, tải trọng phân bố đều, tải trọng tập trung, phản lực tại các điểm tựa. Việc này rất quan trọng để tính toán chính xác nội lực.

Bước 2: Tính toán phản lực tại các điểm tựa

Sử dụng các phương trình cân bằng lực (tổng lực theo phương đứng bằng 0, tổng moment quanh một điểm bằng 0) để tính toán phản lực tại các điểm tựa của dầm. Đây là bước nền tảng để xác định chính xác nội lực.

Bước 3: Vẽ biểu đồ lực cắt

Biểu đồ lực cắt thể hiện sự thay đổi của lực cắt dọc theo chiều dài của dầm. Bắt đầu từ một đầu dầm, tính toán giá trị lực cắt tại các điểm quan trọng (ví dụ: điểm đặt tải trọng, điểm tựa). Lưu ý rằng lực cắt thay đổi đột ngột tại điểm đặt tải trọng tập trung.

Bước 4: Vẽ biểu đồ moment uốn

Biểu đồ moment uốn thể hiện sự thay đổi của moment uốn dọc theo chiều dài của dầm. Moment uốn được tính toán bằng cách tích phân lực cắt. Giá trị moment uốn cực đại thường xảy ra tại vị trí lực cắt bằng 0.

Ví dụ minh họa:

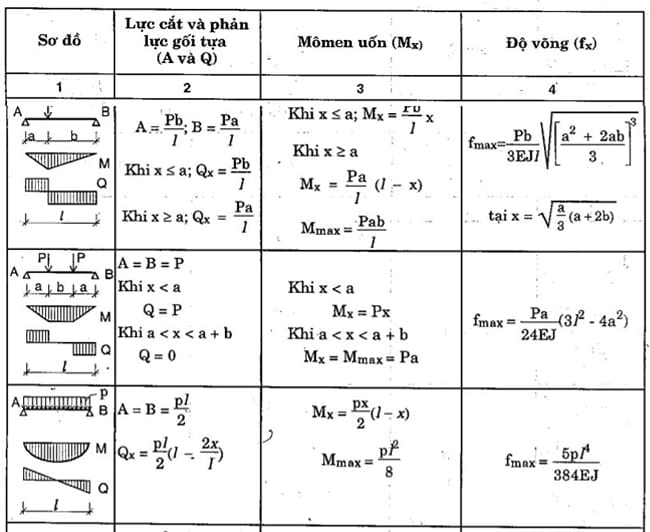

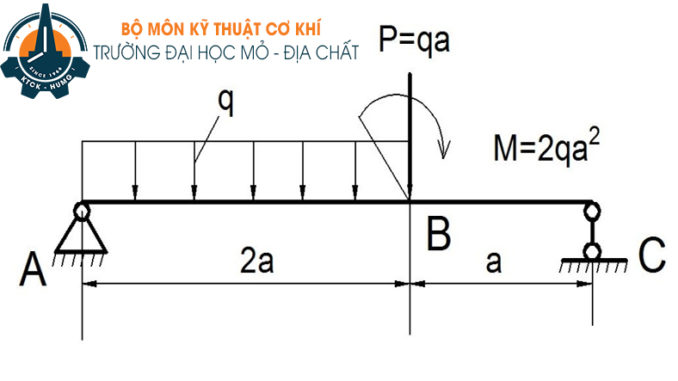

(Ở đây bạn có thể chèn hình ảnh minh họa biểu đồ nội lực dầm đơn giản với tải trọng và phản lực cụ thể. Ví dụ: một dầm đơn giản chịu tải trọng phân bố đều).

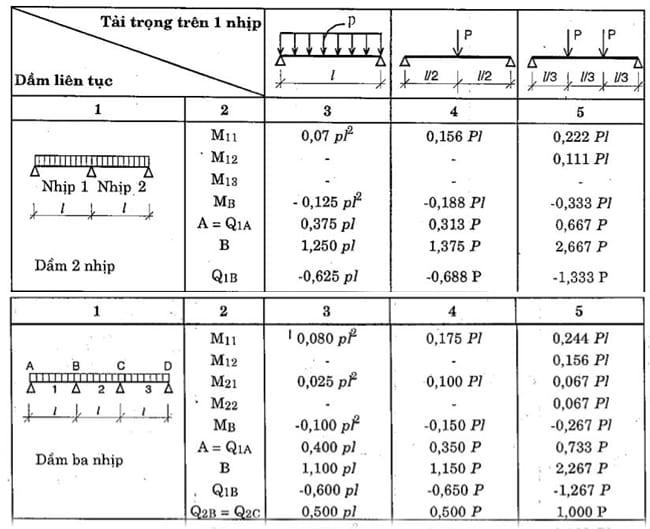

Lưu ý

Việc vẽ biểu đồ nội lực dầm đòi hỏi sự chính xác cao. Hãy cẩn thận trong việc tính toán và vẽ biểu đồ. Nếu bạn gặp khó khăn, hãy tham khảo thêm tài liệu hoặc nhờ sự hỗ trợ từ các chuyên gia. Hiểu rõ biểu đồ nội lực giúp đảm bảo an toàn và hiệu quả cho kết cấu dầm.
