Bản Vẽ Lắp là gì? Hướng dẫn chi tiết về bản vẽ lắp

Mô tả sản phẩm

Bản vẽ lắp là một loại bản vẽ kỹ thuật thể hiện đầy đủ các chi tiết cấu tạo của một sản phẩm, cho thấy mối quan hệ lắp ghép giữa các bộ phận với nhau. Nó giúp người đọc hiểu rõ cách thức hoạt động và lắp ráp sản phẩm một cách chính xác.

Ứng dụng của Bản Vẽ Lắp

Trong sản xuất:

Bản vẽ lắp là tài liệu không thể thiếu trong quá trình sản xuất, giúp thợ lắp ráp hiểu rõ cách lắp ráp các chi tiết thành sản phẩm hoàn chỉnh, đảm bảo chất lượng và hiệu quả.

Trong thiết kế:

Bản vẽ lắp giúp kiểm tra tính khả thi của thiết kế, phát hiện và khắc phục các lỗi thiết kế trước khi sản xuất hàng loạt. Việc mô phỏng lắp ghép trên bản vẽ giúp tối ưu hóa quá trình sản xuất và giảm thiểu chi phí.

Trong bảo trì, sửa chữa:

Bản vẽ lắp là công cụ hữu ích cho việc bảo trì, sửa chữa sản phẩm. Nó giúp xác định vị trí và chức năng của từng chi tiết, hỗ trợ việc tháo lắp, thay thế linh kiện một cách nhanh chóng và chính xác.

Các thành phần chính của một Bản Vẽ Lắp

Danh mục các chi tiết:

Liệt kê đầy đủ các chi tiết cấu thành sản phẩm, kèm theo mã hiệu, tên gọi và số lượng.

Hình biểu diễn:

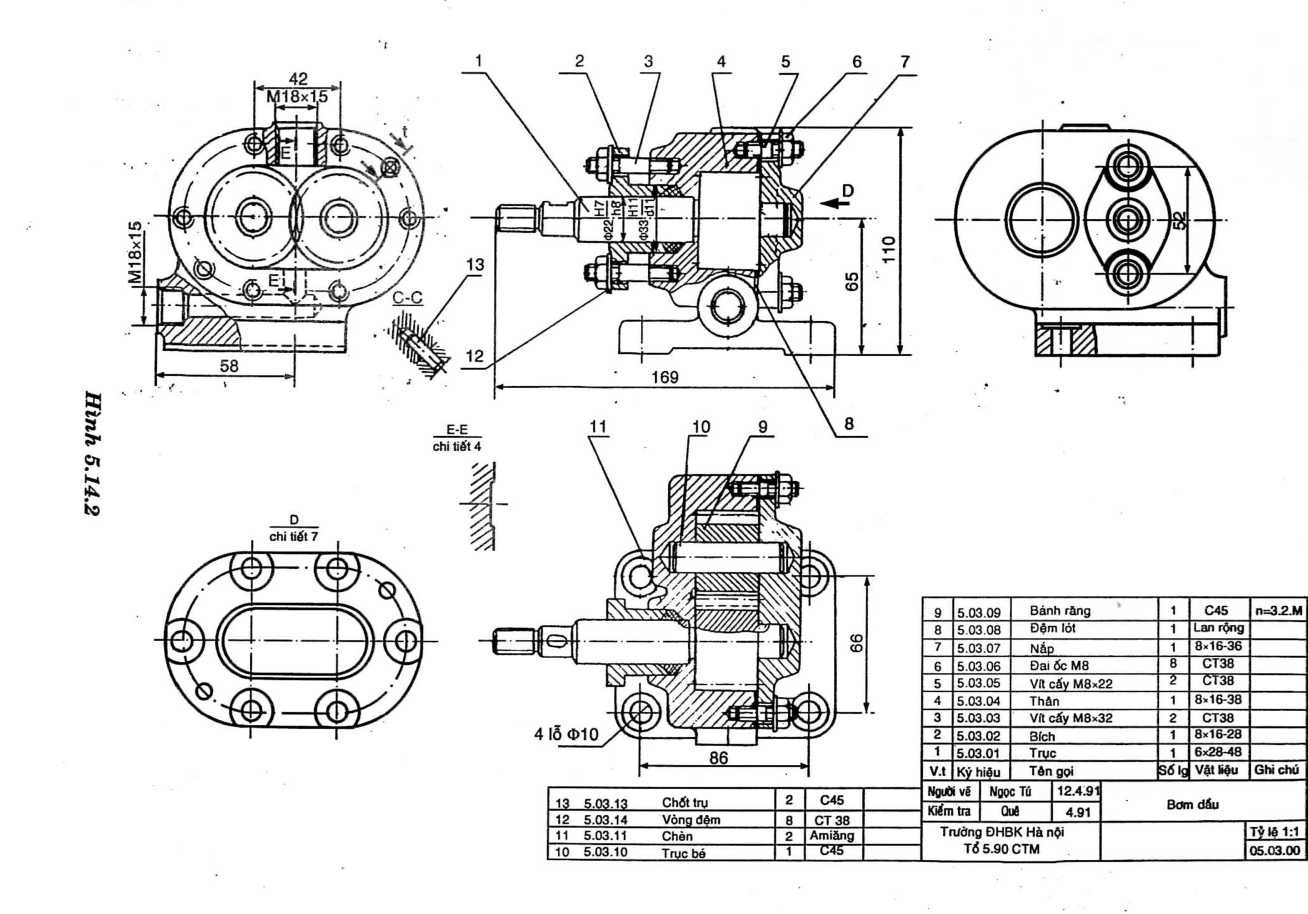

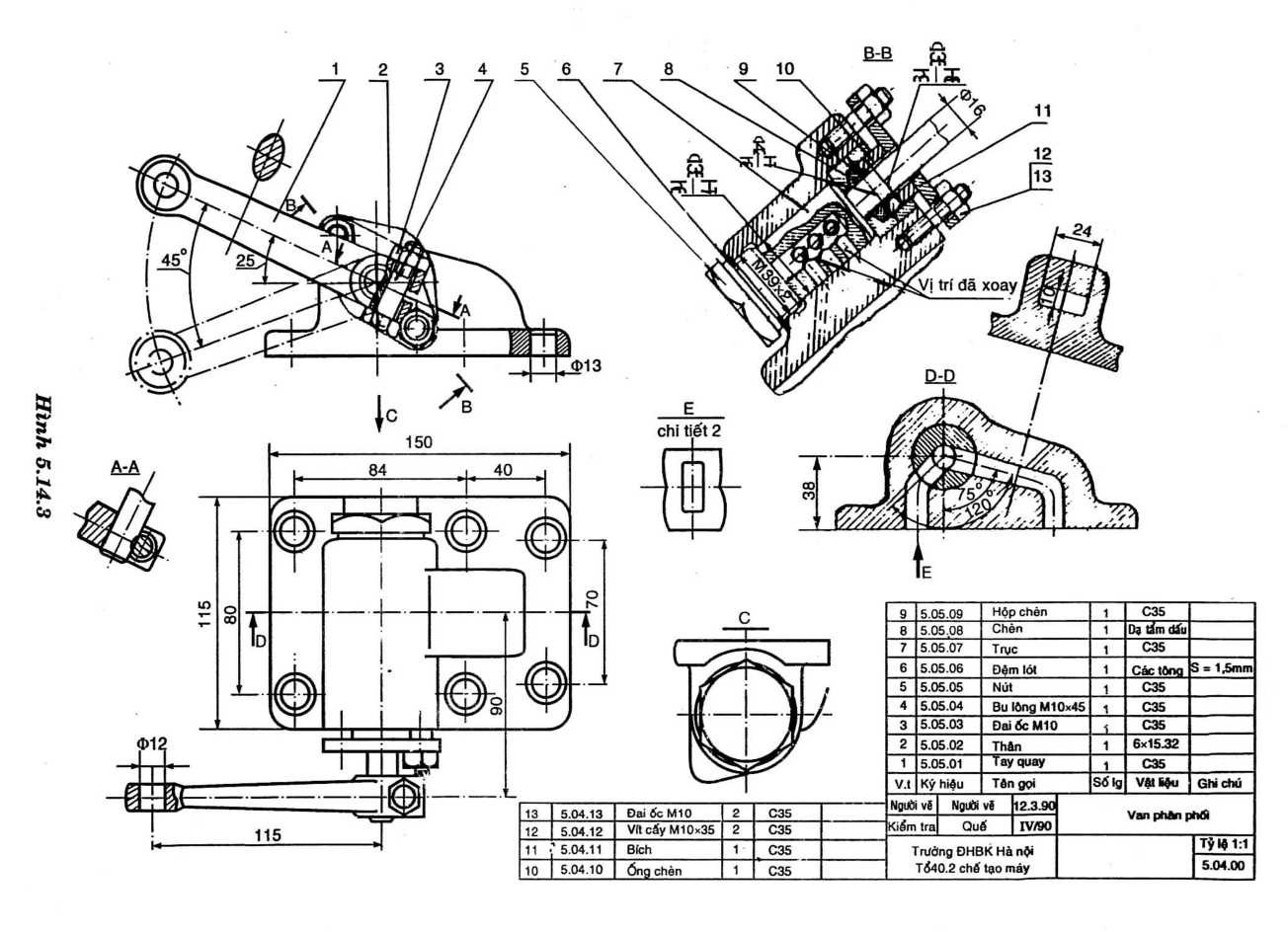

Thường là hình chiếu 3D hoặc các hình chiếu khác (cắt, bổ nửa) để thể hiện rõ ràng cấu tạo và mối quan hệ giữa các chi tiết.

Bảng kê:

Thông tin chi tiết về các chi tiết, bao gồm mã hiệu, tên gọi, vật liệu, số lượng...

Thông tin kỹ thuật:

Các thông số kỹ thuật quan trọng của sản phẩm, chẳng hạn như kích thước tổng thể, trọng lượng, chất liệu...

Cách đọc Bản Vẽ Lắp

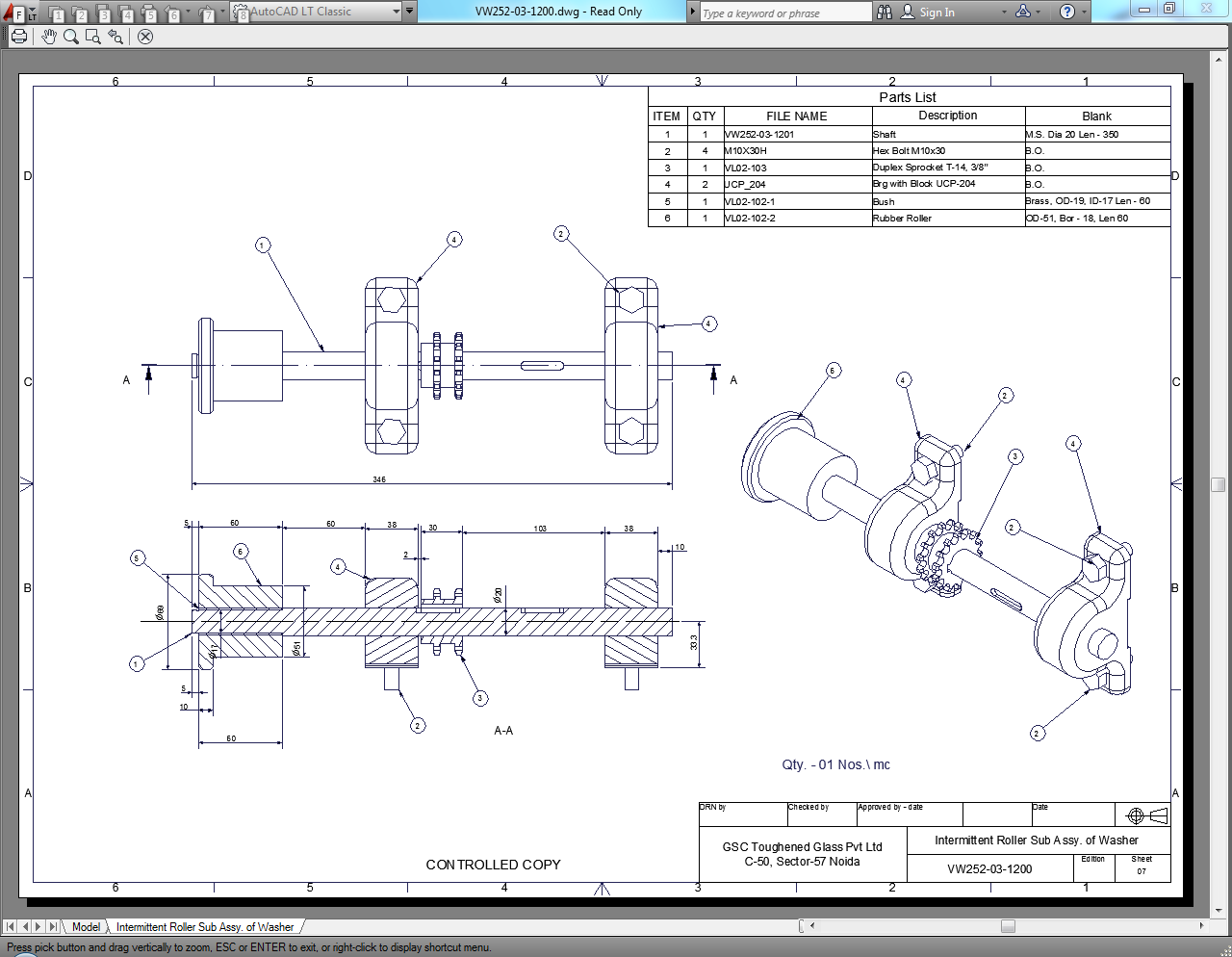

Đọc bản vẽ lắp đòi hỏi sự tỉ mỉ và hiểu biết về ký hiệu kỹ thuật. Cần chú ý đến các hình chiếu, bảng kê, thông tin kỹ thuật để hiểu rõ cách thức lắp ráp các chi tiết. Việc sử dụng phần mềm CAD cũng hỗ trợ việc đọc và hiểu bản vẽ lắp tốt hơn.
