Bản vẽ lắp thể hiện là gì? Hướng dẫn chi tiết

Mô tả sản phẩm

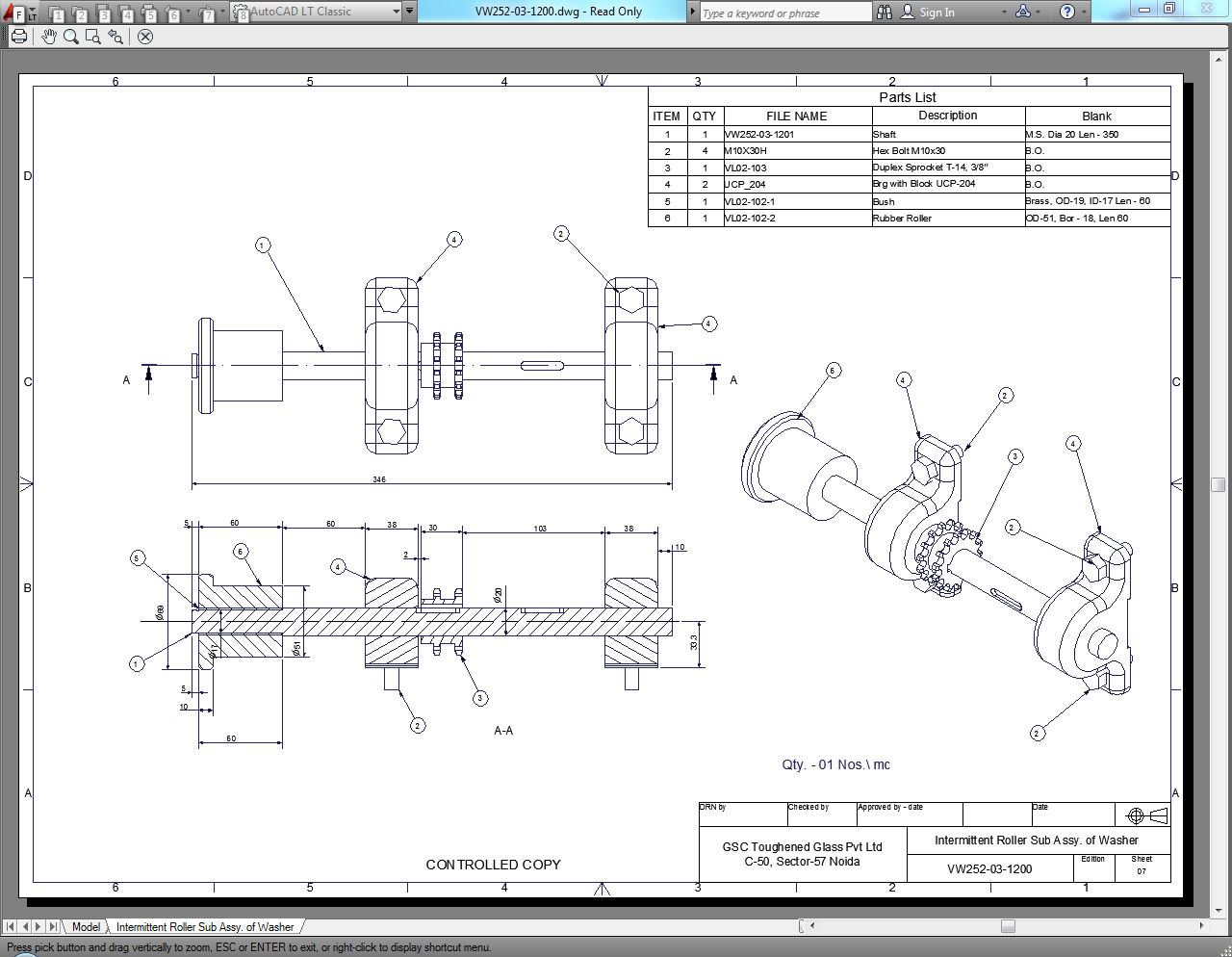

Bản vẽ lắp thể hiện toàn bộ cấu tạo của một sản phẩm, cho thấy sự liên kết giữa các chi tiết riêng lẻ để tạo thành một tổng thể. Nó không chỉ đơn thuần là hình ảnh minh họa mà còn chứa đựng thông tin kỹ thuật quan trọng, giúp người đọc hiểu rõ cách hoạt động và lắp ráp sản phẩm.

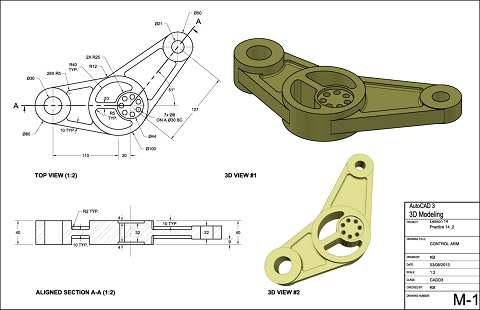

Đặc điểm của bản vẽ lắp thể hiện

Thông tin đầy đủ:

Bản vẽ cung cấp thông tin chi tiết về từng chi tiết, vị trí lắp đặt, mối liên hệ giữa các chi tiết với nhau, vật liệu sử dụng, kích thước, dung sai… giúp người đọc hiểu rõ cấu tạo sản phẩm.

Tính trực quan:

Bản vẽ lắp sử dụng các ký hiệu, hình chiếu, chú thích rõ ràng, dễ hiểu, giúp người đọc dễ dàng hình dung ra sản phẩm thực tế.

Tính chính xác:

Tất cả thông tin trên bản vẽ phải chính xác, đảm bảo tính khả thi trong quá trình sản xuất và lắp ráp.

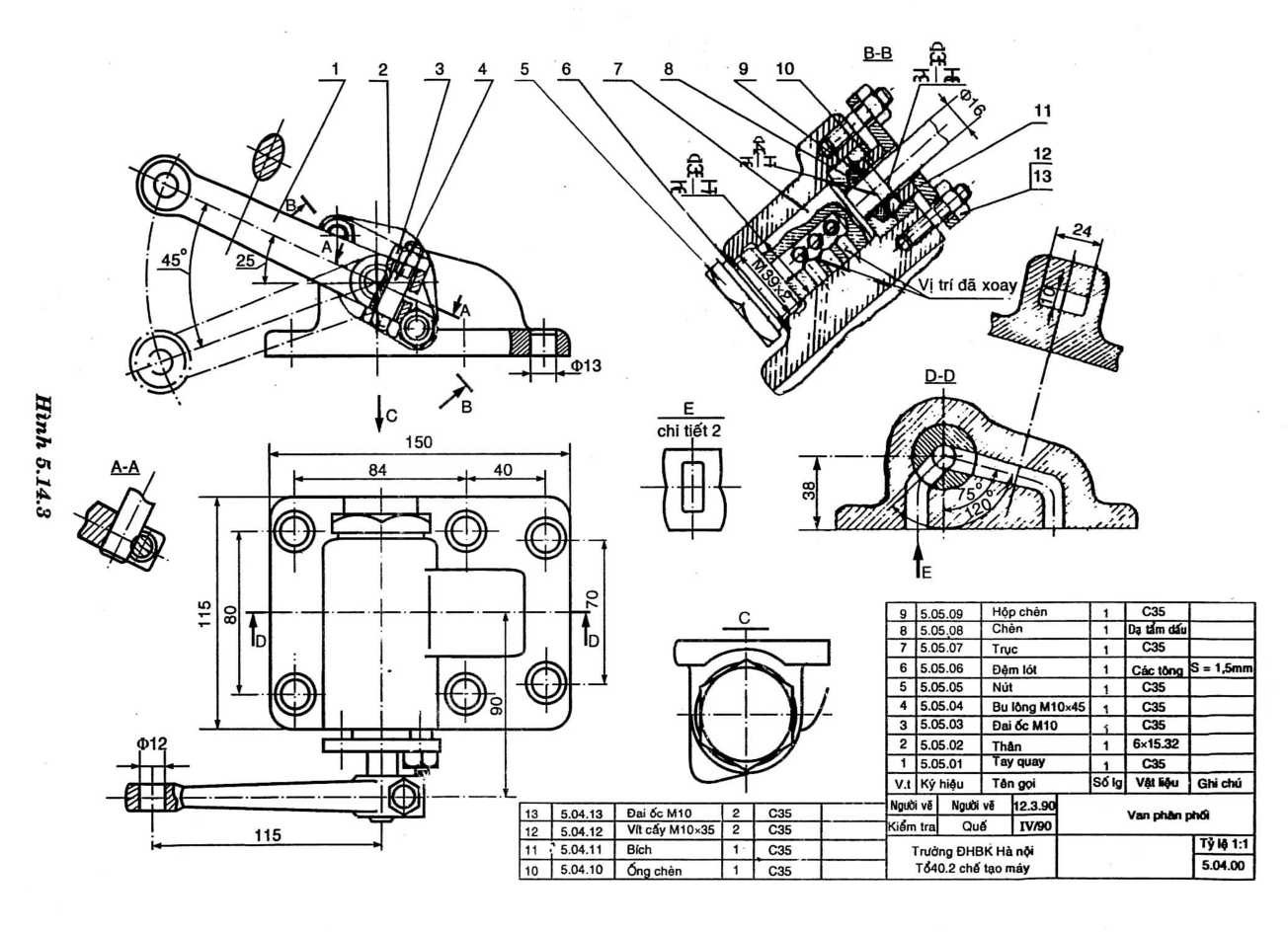

Các loại bản vẽ lắp thể hiện

Bản vẽ lắp chung:

Thể hiện toàn bộ sản phẩm với các chi tiết chính.

Bản vẽ lắp chi tiết:

Tập trung vào một nhóm chi tiết hoặc một bộ phận cụ thể của sản phẩm.

Bản vẽ lắp tháo rời:

Thể hiện các chi tiết trong trạng thái tháo rời, giúp dễ dàng hiểu quy trình lắp ráp.

Ứng dụng của bản vẽ lắp thể hiện

Bản vẽ lắp được sử dụng rộng rãi trong nhiều lĩnh vực, bao gồm:

• Sản xuất cơ khí
• Điện tử
• Xây dựng
• Kỹ thuật ô tô
• Và nhiều lĩnh vực khác

Bản vẽ lắp thể hiện đóng vai trò quan trọng trong quá trình thiết kế, sản xuất và bảo trì sản phẩm. Việc hiểu rõ bản vẽ lắp là điều cần thiết cho bất kỳ ai làm việc trong các lĩnh vực kỹ thuật.
