Bản vẽ lắp dùng để làm gì?

Mô tả sản phẩm

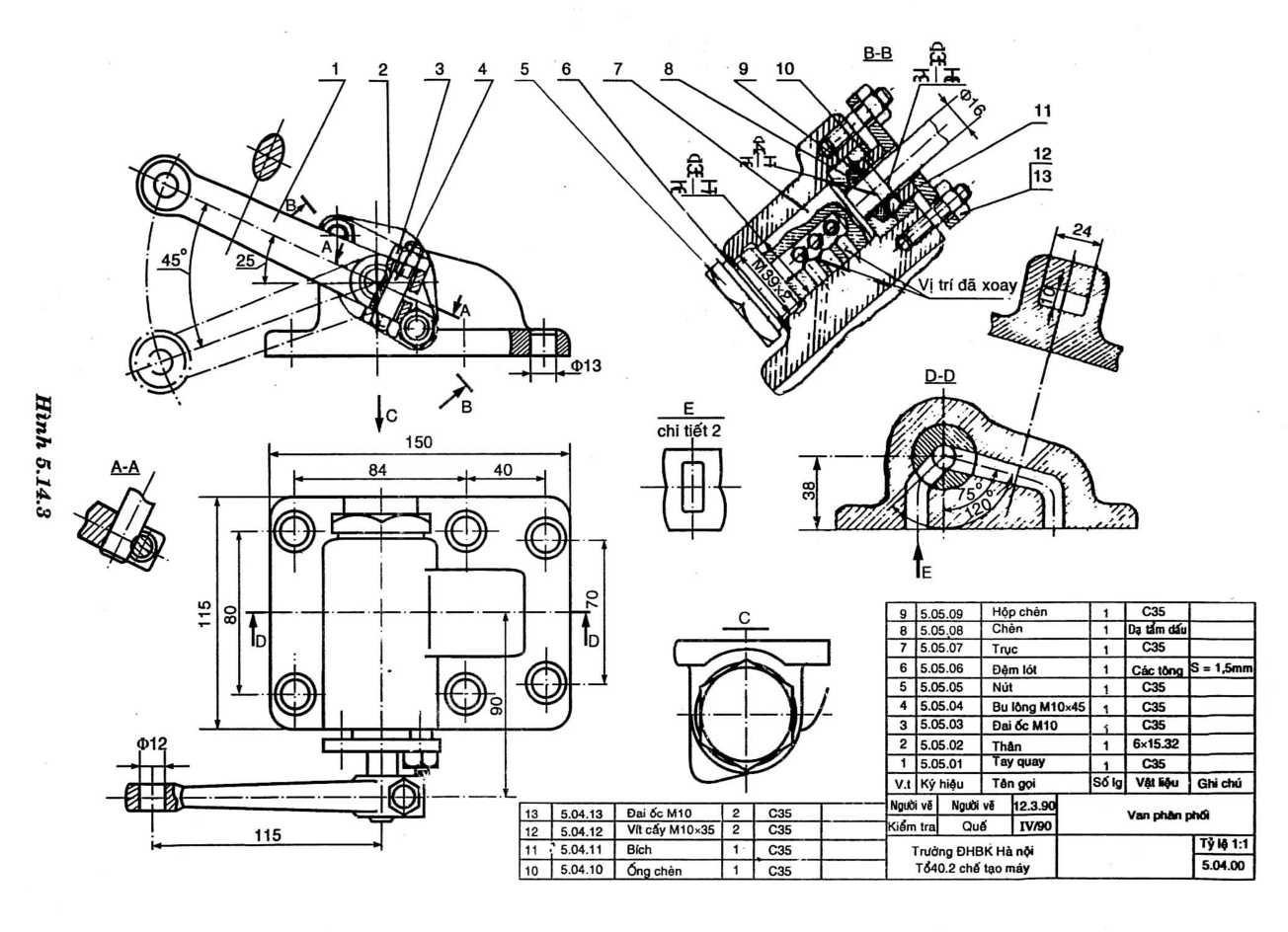

Bản vẽ lắp dùng để thể hiện hình dạng, kích thước và vị trí tương đối của các chi tiết đã được lắp ráp thành một cụm hoặc sản phẩm hoàn chỉnh. Nó là tài liệu kỹ thuật quan trọng trong quá trình thiết kế, chế tạo và bảo dưỡng máy móc, thiết bị.

Công dụng chính của bản vẽ lắp

1. Chỉ dẫn lắp ráp:

Bản vẽ lắp cung cấp thông tin đầy đủ để hướng dẫn quá trình lắp ráp các chi tiết thành sản phẩm hoàn chỉnh. Nó chỉ rõ thứ tự lắp ráp, vị trí các chi tiết, các mối ghép và các yêu cầu kỹ thuật khác.

2. Kiểm tra và bảo dưỡng:

Bản vẽ lắp giúp kiểm tra xem sản phẩm đã được lắp ráp đúng kỹ thuật hay chưa, đồng thời hỗ trợ trong quá trình bảo dưỡng, sửa chữa bằng cách cho biết vị trí của từng chi tiết và mối quan hệ giữa chúng.

3. Quản lý dự án:

Bản vẽ lắp là một phần quan trọng trong việc quản lý dự án, giúp theo dõi tiến độ lắp ráp, quản lý vật liệu và nguồn lực.

4. Tạo điều kiện hợp tác:

Bản vẽ lắp là ngôn ngữ chung giữa các kỹ sư, công nhân trong quá trình sản xuất và lắp ráp. Nó giúp mọi người hiểu rõ yêu cầu của sản phẩm và đảm bảo sự thống nhất trong quá trình làm việc.

5. Tối ưu hóa thiết kế:

Trong quá trình thiết kế, bản vẽ lắp cho phép các kỹ sư đánh giá khả năng lắp ráp, phát hiện và khắc phục những lỗi thiết kế tiềm ẩn trước khi sản xuất hàng loạt.

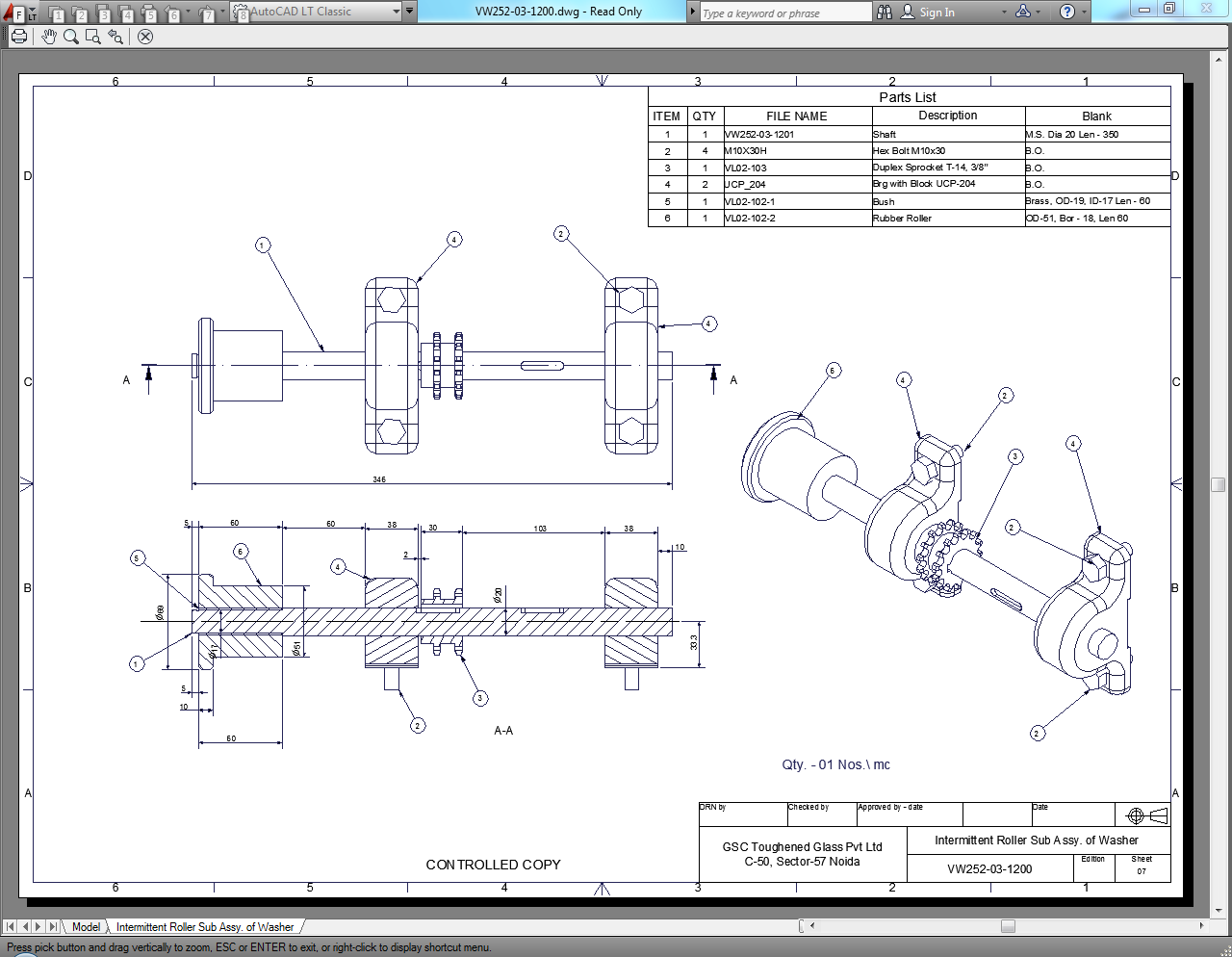

Các thông tin thường có trong bản vẽ lắp

Bản vẽ lắp thường bao gồm các thông tin sau:

1. Hình biểu diễn:

Thường là hình chiếu phối cảnh hoặc hình chiếu đa chiều để thể hiện hình dạng tổng thể của sản phẩm.

2. Bảng kê chi tiết:

Liệt kê các chi tiết cấu thành sản phẩm, số lượng và mã hiệu của từng chi tiết.

3. Kích thước lắp ghép:

Các kích thước cần thiết để đảm bảo các chi tiết được lắp ráp chính xác.

4. Yêu cầu kỹ thuật:

Các yêu cầu về chất lượng, độ chính xác, vật liệu… của sản phẩm.

5. Ghi chú:

Các thông tin bổ sung khác cần thiết cho quá trình lắp ráp và sử dụng. Tóm lại, bản vẽ lắp là một tài liệu kỹ thuật quan trọng và không thể thiếu trong hầu hết các ngành công nghiệp, đóng vai trò thiết yếu trong quá trình thiết kế, sản xuất và bảo trì máy móc, thiết bị. Hiểu rõ công dụng và cách đọc bản vẽ lắp sẽ giúp cải thiện hiệu quả công việc và giảm thiểu sai sót.
