Bản vẽ lắp có mấy nội dung?

Mô tả sản phẩm

Bản vẽ lắp thường bao gồm các nội dung chính sau đây để mô tả đầy đủ chi tiết và cách lắp ráp của sản phẩm.

Các nội dung chính trong bản vẽ lắp

Tên sản phẩm và mã hiệu:

Thông tin này xác định rõ sản phẩm được mô tả trong bản vẽ. Việc ghi rõ mã hiệu giúp dễ dàng quản lý và tra cứu.

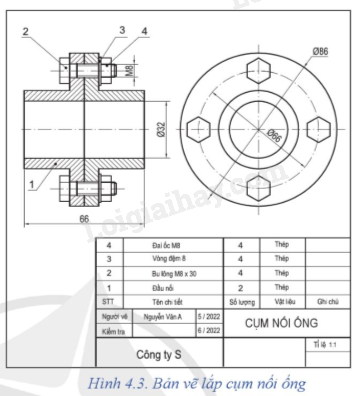

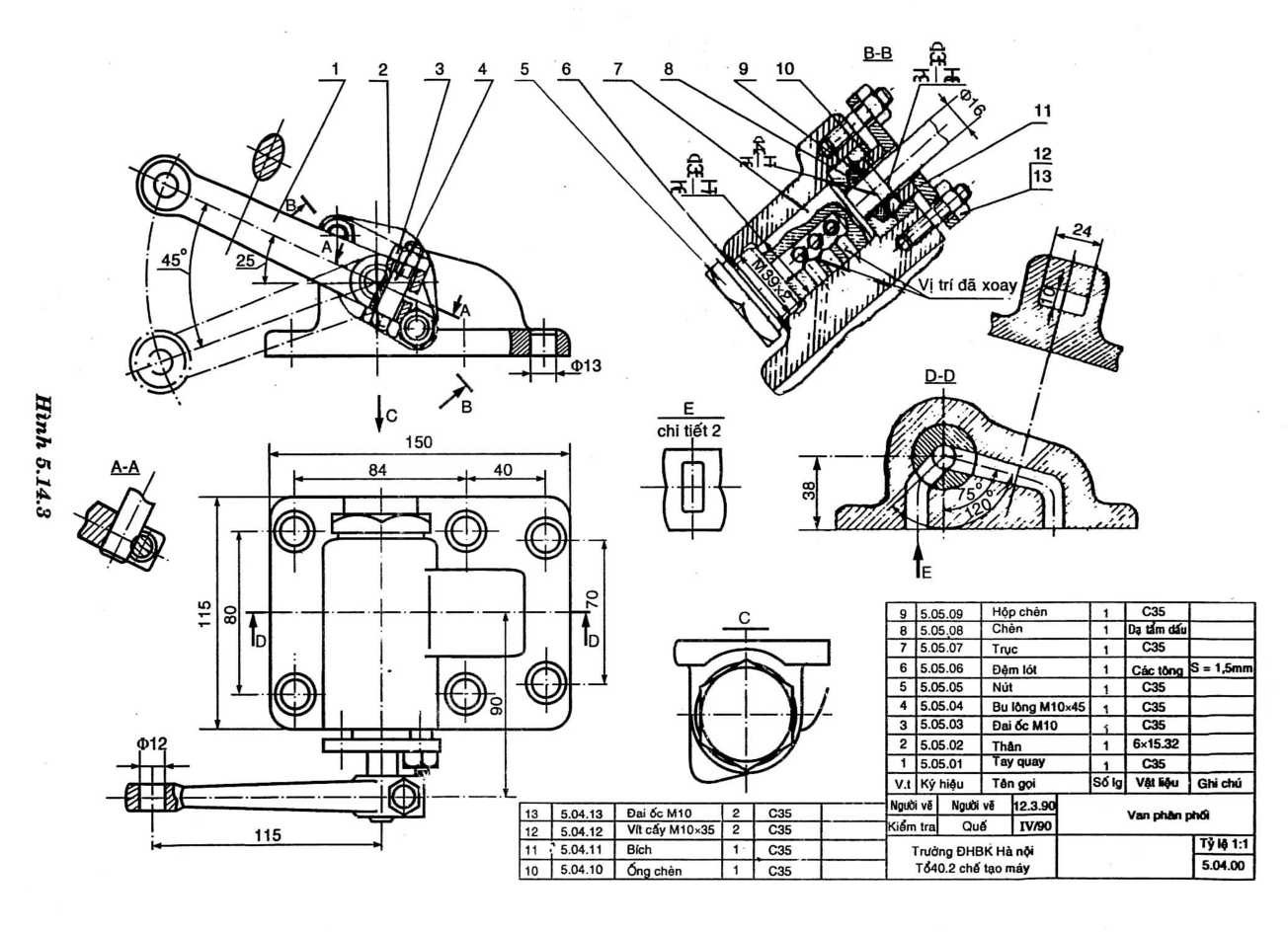

Bản vẽ tổng thể:

Thể hiện hình ảnh tổng quát về sản phẩm, cho thấy vị trí tương đối của các chi tiết với nhau và kích thước tổng thể của sản phẩm.

Danh mục chi tiết:

Liệt kê tất cả các chi tiết cấu thành nên sản phẩm, kèm theo mã hiệu, số lượng và tên gọi của từng chi tiết. Đây là phần quan trọng giúp người đọc dễ dàng xác định và tìm kiếm các chi tiết trong quá trình lắp ráp.

Bảng kê chi tiết:

Là bảng tóm tắt thông tin của các chi tiết, bao gồm mã hiệu, tên gọi, vật liệu, số lượng… Bảng này thường được dùng để lập kế hoạch sản xuất hoặc mua sắm vật tư.

Hình chiếu các chi tiết:

Bao gồm các hình chiếu cần thiết của từng chi tiết, thể hiện kích thước, hình dạng và các yêu cầu kỹ thuật khác. Thông thường, sẽ có đủ hình chiếu để người đọc hiểu rõ hình dạng ba chiều của chi tiết.

Thông số kỹ thuật:

Cung cấp các thông số kỹ thuật quan trọng của sản phẩm, như trọng lượng, kích thước, độ chính xác… Đây là thông tin cần thiết để đảm bảo chất lượng và hiệu suất của sản phẩm.

Lược đồ lắp ráp:

Mô tả trình tự lắp ráp các chi tiết, thường được thể hiện bằng hình vẽ hoặc văn bản. Phần này giúp người dùng dễ dàng hiểu và thực hiện quá trình lắp ráp một cách chính xác.

Ghi chú và ký hiệu:

Các ghi chú và ký hiệu được sử dụng để làm rõ các thông tin chưa được thể hiện đầy đủ trong hình vẽ. Việc sử dụng ký hiệu thống nhất giúp bản vẽ dễ hiểu và tránh nhầm lẫn. Số lượng nội dung cụ thể có thể thay đổi tùy thuộc vào độ phức tạp của sản phẩm. Tuy nhiên, các nội dung trên là những phần cơ bản thường gặp trong hầu hết các bản vẽ lắp. Hiểu rõ các nội dung này sẽ giúp bạn đọc và hiểu bản vẽ một cách hiệu quả.
