Bản Vẽ Khuôn Đúc: Hướng Dẫn Chi Tiết Và Ví Dụ

Mô tả sản phẩm

Bạn đang tìm kiếm bản vẽ khuôn đúc chất lượng cao, chính xác và đáp ứng đầy đủ yêu cầu kỹ thuật? Bài viết này sẽ cung cấp cho bạn thông tin chi tiết về bản vẽ khuôn đúc, bao gồm các yếu tố cần thiết, quy trình thiết kế và các ví dụ minh họa. Chúng tôi sẽ giúp bạn hiểu rõ hơn về tầm quan trọng của bản vẽ khuôn đúc trong quá trình sản xuất.

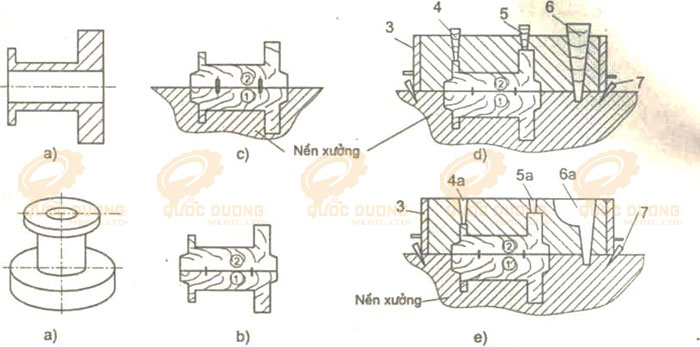

Các Yếu Tố Cần Có Trong Bản Vẽ Khuôn Đúc

Thông tin chung về sản phẩm

Bản vẽ cần thể hiện đầy đủ thông tin về sản phẩm cần đúc như: kích thước, vật liệu, độ chính xác, bề mặt hoàn thiện… Đây là cơ sở để thiết kế khuôn đúc phù hợp.

Thông số kỹ thuật của khuôn đúc

Bao gồm các thông số như: loại khuôn (khuôn kim loại, khuôn nhựa…), vật liệu làm khuôn, kích thước khuôn, cấu trúc khuôn, hệ thống thoát khí, hệ thống làm mát…

Bản vẽ chi tiết các bộ phận của khuôn

Bản vẽ cần thể hiện chi tiết từng bộ phận của khuôn, bao gồm: má khuôn, lõi khuôn, thanh đẩy, hệ thống dẫn hướng, hệ thống làm mát… Việc này giúp đảm bảo tính chính xác và khả năng chế tạo khuôn.

Sơ đồ lắp ráp khuôn

Sơ đồ lắp ráp khuôn minh họa cách lắp ráp các bộ phận của khuôn một cách rõ ràng, giúp quá trình lắp ráp được dễ dàng và chính xác.

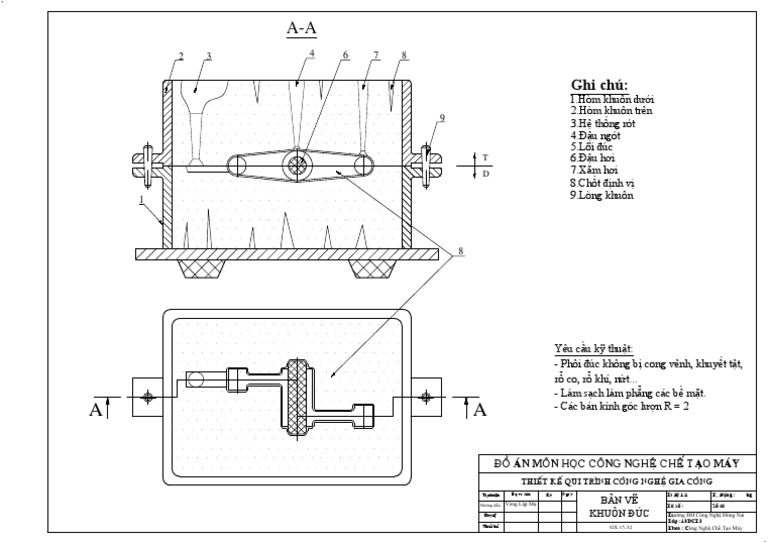

Quy Trình Thiết Kế Bản Vẽ Khuôn Đúc

Phân tích yêu cầu sản phẩm

Bước đầu tiên là phân tích kỹ lưỡng yêu cầu của sản phẩm cần đúc, bao gồm: vật liệu, kích thước, độ chính xác, số lượng…

Thiết kế khuôn đúc

Dựa trên yêu cầu sản phẩm, tiến hành thiết kế khuôn đúc sao cho đảm bảo tính kinh tế, hiệu quả và chất lượng sản phẩm.

Kiểm tra và hiệu chỉnh

Sau khi thiết kế xong, cần kiểm tra kỹ lưỡng bản vẽ để đảm bảo tính chính xác và khả năng chế tạo. Việc hiệu chỉnh cần được thực hiện để tối ưu hóa thiết kế.

Thử nghiệm và điều chỉnh

Sau khi chế tạo khuôn, cần tiến hành thử nghiệm để kiểm tra chất lượng sản phẩm đúc và hiệu chỉnh lại khuôn nếu cần thiết.

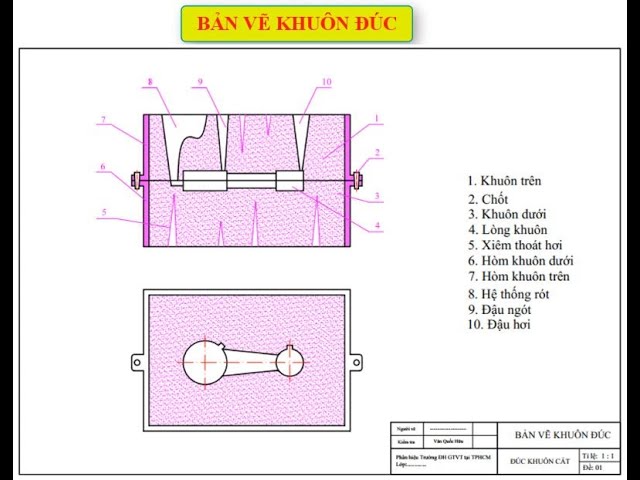

Ví Dụ Bản Vẽ Khuôn Đúc

Để hiểu rõ hơn về bản vẽ khuôn đúc, bạn có thể tìm kiếm các ví dụ trên internet hoặc tham khảo từ các tài liệu chuyên ngành. Những ví dụ này sẽ giúp bạn hiểu rõ hơn về cấu trúc và thông tin cần có trong một bản vẽ khuôn đúc.

Việc lựa chọn phần mềm thiết kế CAD phù hợp cũng là yếu tố quan trọng để tạo ra bản vẽ khuôn đúc chất lượng. Một số phần mềm phổ biến bao gồm AutoCAD, SolidWorks, Creo Parametric…
