Bài tập vẽ CAD: Tổng hợp bài tập và hướng dẫn chi tiết

Mô tả sản phẩm

Bạn đang tìm kiếm bài tập vẽ CAD để luyện tập và nâng cao kỹ năng? Bài viết này sẽ cung cấp cho bạn một số bài tập vẽ CAD từ cơ bản đến nâng cao, kèm theo hướng dẫn chi tiết giúp bạn dễ dàng thực hiện. Chúng tôi sẽ hướng dẫn bạn từng bước, từ cách khởi tạo bản vẽ đến việc sử dụng các lệnh và công cụ cần thiết trong AutoCAD.

Bài tập vẽ CAD cơ bản

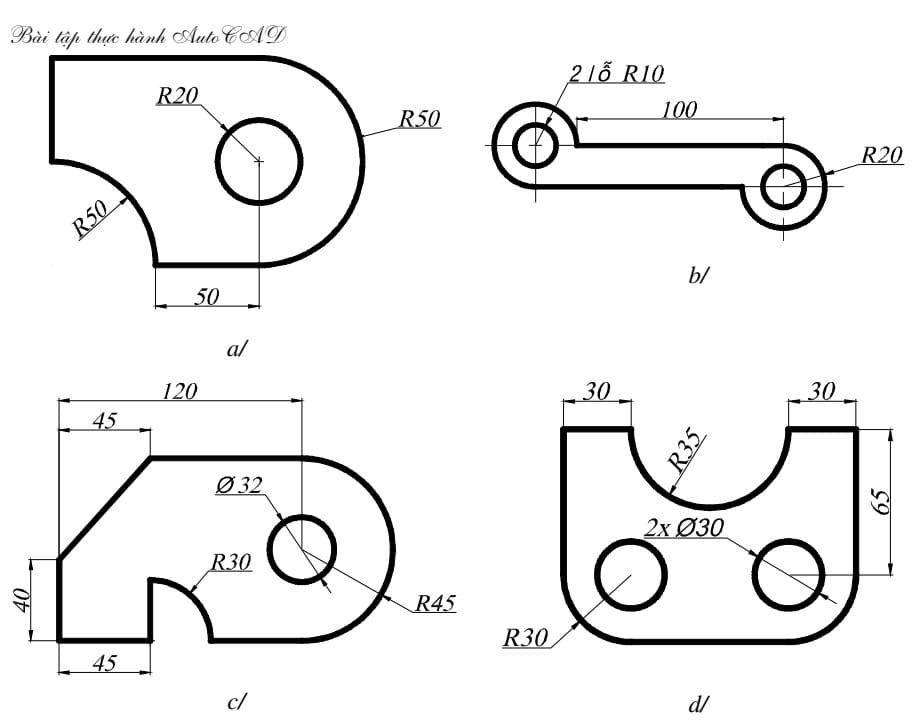

Bài tập 1: Vẽ các hình học cơ bản

Vẽ các hình học cơ bản như đường thẳng, đường tròn, hình chữ nhật, hình vuông, tam giác… Đây là những bài tập giúp bạn làm quen với giao diện và các lệnh cơ bản của AutoCAD. Hãy thử vẽ các hình này với các kích thước khác nhau và kết hợp chúng lại với nhau để tạo thành một hình phức tạp hơn.

Bài tập 2: Sử dụng lệnh Offset và Trim

Bài tập này giúp bạn làm quen với việc tạo các đường song song và cắt bỏ phần thừa. Bạn có thể vẽ một hình bất kỳ, sau đó sử dụng lệnh Offset để tạo các đường song song với các cạnh của hình đó. Tiếp theo, sử dụng lệnh Trim để cắt bỏ phần thừa, tạo ra các hình dạng mới.

Bài tập 3: Vẽ các hình đa giác

Hãy thử vẽ các hình đa giác đều và không đều với số cạnh khác nhau. Bạn có thể sử dụng lệnh Polygon để vẽ đa giác đều hoặc sử dụng các lệnh vẽ cơ bản để tạo đa giác không đều.

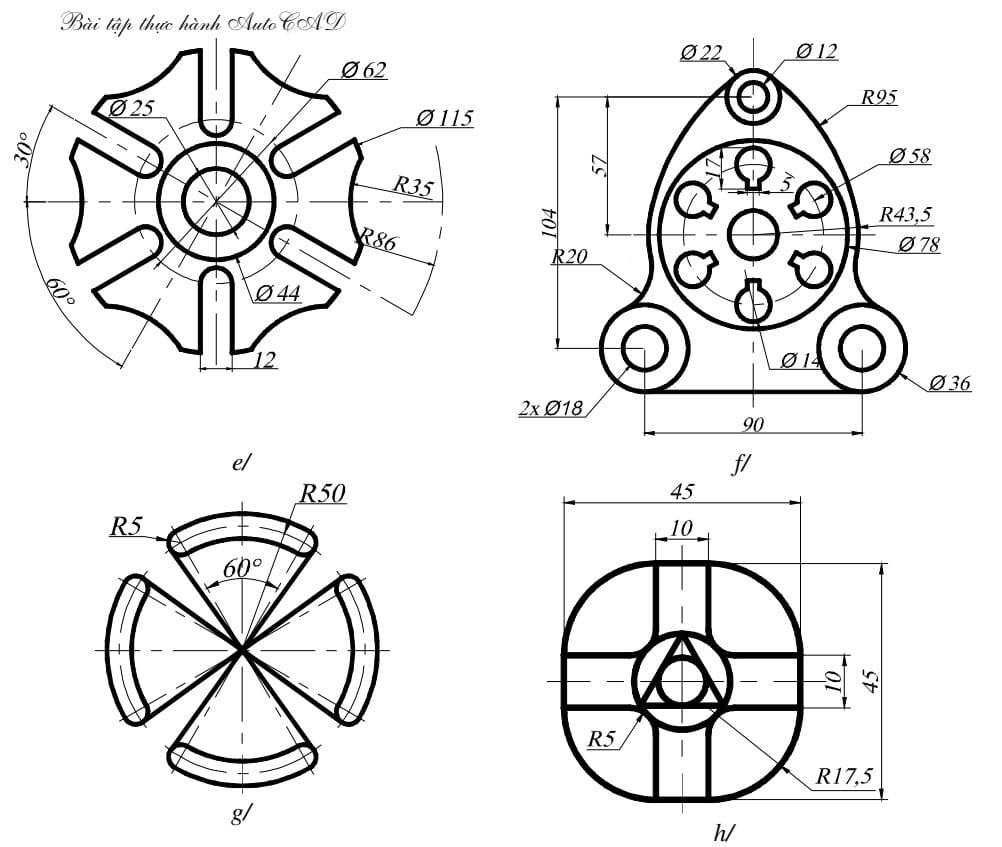

Bài tập vẽ CAD nâng cao

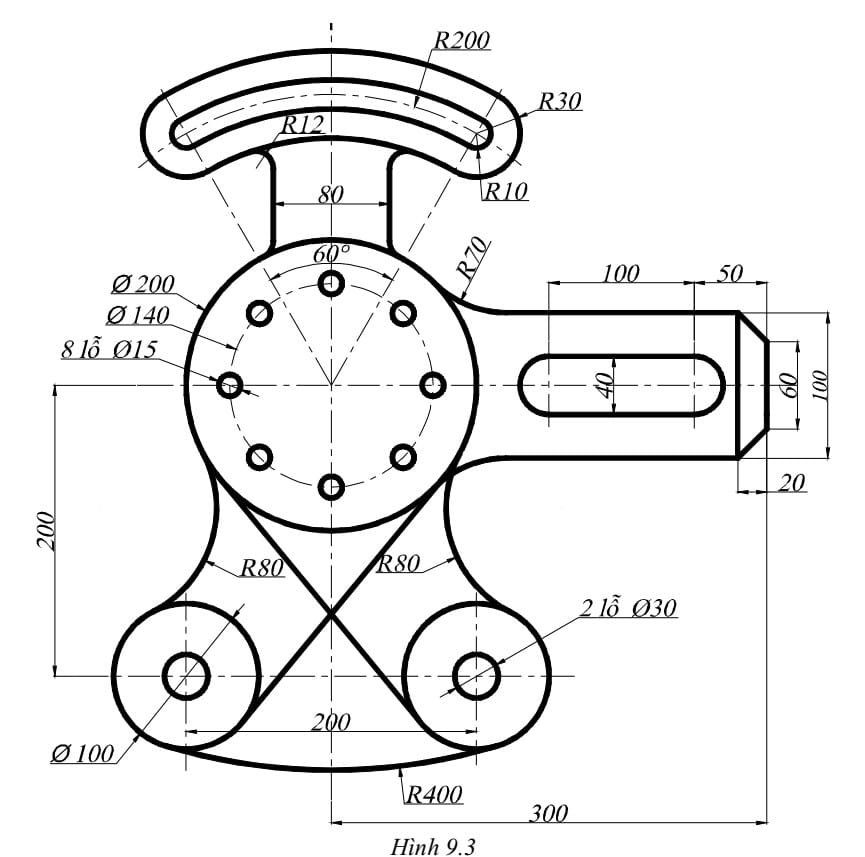

Bài tập 4: Vẽ bản vẽ cơ khí đơn giản

Thử sức với việc vẽ một bản vẽ cơ khí đơn giản như một chi tiết máy hay một bộ phận nào đó. Bài tập này sẽ giúp bạn áp dụng các kiến thức đã học để tạo ra một bản vẽ hoàn chỉnh, bao gồm các kích thước, ghi chú và các thông tin cần thiết khác. Hãy tìm kiếm các hình ảnh tham khảo trên mạng để có ý tưởng.

Bài tập 5: Vẽ bản vẽ kiến trúc đơn giản

Vẽ một bản vẽ kiến trúc đơn giản như mặt bằng căn phòng hoặc một phần của ngôi nhà. Bài tập này sẽ giúp bạn làm quen với việc sử dụng các lệnh vẽ phức tạp hơn và quản lý các lớp (layer) trong AutoCAD.

Bài tập 6: Sử dụng các lệnh 3D

Khám phá các lệnh 3D trong AutoCAD. Bạn có thể bắt đầu bằng việc tạo ra các khối 3D cơ bản như hình hộp, hình trụ, hình cầu… sau đó kết hợp chúng lại với nhau để tạo ra các mô hình phức tạp hơn. Để thực hiện tốt các bài tập này, bạn cần làm quen với giao diện phần mềm AutoCAD, tìm hiểu các lệnh và công cụ cơ bản. Hãy tham khảo các tài liệu hướng dẫn, video hướng dẫn trên mạng để có thêm kiến thức và kinh nghiệm. Chúc bạn học tập hiệu quả!
